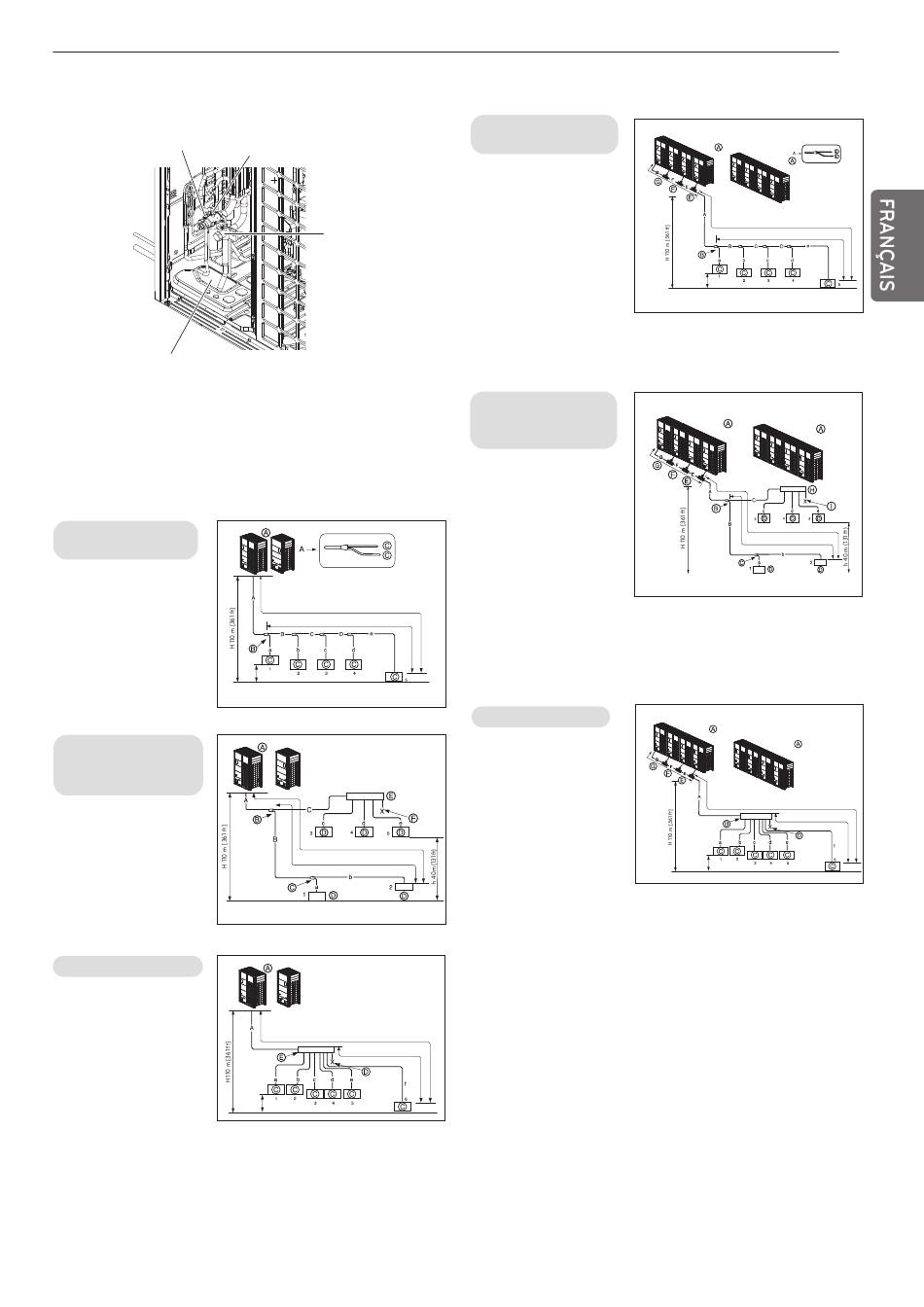

Méthode d'extraction des tuyaux à la base
- Extraction du tuyau ordinaire à travers le panneau latéral
Tuyau à liquide
Retirer l'éjecteur de tuyaux
h Veuillez souder avec le tuyau de gaz à basse pression inclus avec le
produit.
Système de la tuyauterie du réfrigération
1 Unité extérieurieur
Méthode de raccor-
dement en Y
Ⓐ : Unité extérieure
Ⓑ : 1er raccordement
(raccordement Y)
Ⓒ : Unités intérieures
Combinaison de la mé-
thode de raccordement
en Y/dérivation
Ⓐ : Unité extérieure
Ⓑ : 1er raccordement (rac-
cordement Y)
Ⓒ : Raccordement en Y
Ⓓ : Unité intérieure
Ⓔ : Dérivation
Ⓕ : Tuyauterie étanche
Méthode de dérivation
Ⓐ : Unité extérieure
Ⓑ : 1er raccordement
Ⓒ : Unités intérieures
Ⓓ : Tuyauterie étanche
Ⓔ : Dérivation
Non utilisé (fourni avec les
bouchons de conduite
supplémentaires)
Conduite de gaz
Unité
intérieure
L 150 m [492 ft] (200 m [656 ft])
l 40 m [131 ft] (90m [295 ft])
h 40 m [131 ft]
h * : Voir tableau 4
L 150 m [492 ft] (200 m [656 ft])
l 40 m [131 ft] (90m [295 ft])
h * : Voir tableau 4
L 200 m [656 ft]
l 40 m [131 ft]
h 40 m [131 ft]
Unité extérieure simple (2 Unité ~ 4 Unité)
Méthode de raccorde-
ment en Y
10m ou
Ⓐ : Unité extérieure
moins
Ⓑ : 1er raccordement (raccor-
dement Y)
Ⓒ : Unités intérieures
Ⓓ : Unité intérieure vers le
bas
Ⓔ : Tuyau de connexion entre
les unités
extérieures : ARCNN41
Ⓕ : Tuyau de connexion entre
les unités
extérieures : ARCNN31
Ⓖ : Tuyau de connexion entre
les unités
extérieures : ARCNN21
Combinaison de la mé-
thode de raccordement
en Y/dérivation
10m ou
moins
Ⓐ : Unité extérieure
Ⓑ : 1er branchement (branche-
ment Y)
Ⓒ : Branchement Y
Ⓓ : Unité intérieure
Ⓔ : Rraccordement du tuyau de
branchement entre les uni-
tés extérieures : ARCNN41
Ⓕ : Raccordement du tuyau de
branchement entre les uni-
tés extérieures : ARCNN31
Ⓖ : Raccordement du tuyau de
branchement entre les uni-
tés extérieures : ARCNN21
Ⓗ : Collecteur
Ⓘ : Tuyauterie étanche
Méthode de dérivation
Ⓐ : Unité extérieure
10m ou
moins
Ⓑ : Raccordement de dérivation
Ⓒ : Unités intérieures
Ⓓ : Tuyauterie étanche
Ⓔ : Connexion de l'embranche-
ment entre les unités exté-
rieures : ARCNN41
Ⓕ : Connexion de l'embranche-
ment entre les unités exté-
rieures : ARCNN31
Ⓖ : Connexion de l'embranche-
ment entre les unités exté-
rieures : ARCNN21
Capacité ODU
Esclave3
Maître ≥ Esclave1 ≥ Esclave2 ≥ Esclave3
Esclave 2
Esclave 1
Esclave3
Maître
Esclave 2
Esclave 1
Maître
L 150 m [492 ft] (200 m [656 ft])
l 40 m [131 ft] (90m [295 ft])
h 40 m (131 ft)
h * : Voir tableau 4
Capacité ODU
Maître ≥ esclave1 ≥ esclave 2 ≥ esclave 3
Esclave3
Esclave3
Esclave2
Esclave2
Esclave1
Maître
Esclave1
Maître
L 150 m [492 ft] (200 m [656 ft])
l 40 m [131 ft] (90m [295 ft]
h * : Voir tableau 4
Capacité ODU
Esclave3
Esclave2
Maître ≥ Esclave1 ≥ Esclave2 ≥ Esclave3
Esclave1
Maître
Esclave3
Esclave2
Esclave1
Maître
L 200 m [656 ft]
l 40 m [131 ft]
h 40 m (131 ft)
17
Unités
intérieures
