2.3
Pour retirer les accessoires du
ventilo-convecteur
a
Manuel d'installation
3
A propos de l'unité
3.1
Vue d'ensemble: à propos des
unités et des options
Ce chapitre contient les informations sur:
▪ Identification du ventilo-convecteur.
3.2
Identification
REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités à
la fois, veillez à ne PAS intervertir les panneaux d'entretien
entre différents modèles.
3.2.1

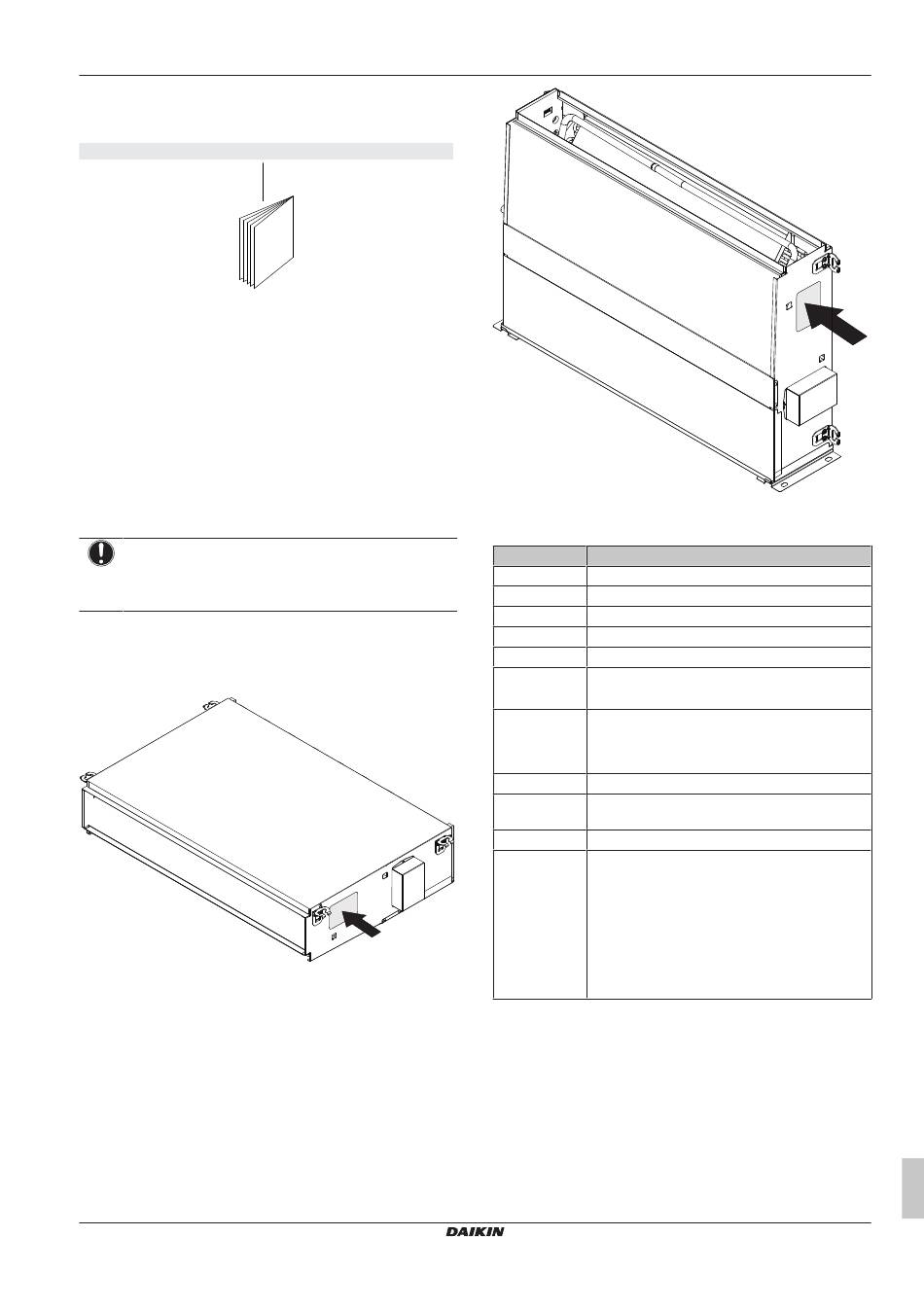

Etiquette d'identification: Ventilo-
convecteur
Emplacement
FWE03~11D
Ventilo-convecteurs
3P443944-5P – 2021.12
a
1×
Identification du modèle
Exemple: FW E 03 D A F N 5 V3 — L
Code
FW
Ventilo-convecteurs à eau
E
Basse pression statique Flex (LSP) sans boîtier
03
Catégorie de capacité: 03=1,5 kW
D
Modification majeure du modèle (A à Z)
A
Modification mineure
F
F: 4 tuyaux
T: 2 tuyaux
N
N: Sans vanne
V:valve 3 voies ON/OFF 230 V
V:valve 2 voies ON/OFF 230 V
5
Usine Hendek
V3
Moteur de ventilateur / monophasé / 50 Hz /
220~240 V
-
Pas d'option
L
S: Eau côté gauche – Raccordement électrique à
gauche
L: Eau côté gauche – Raccordement électrique à
droite
T: Eau côté droit – Raccordement électrique à
droite
R: Eau côté droit – Raccordement électrique à
gauche
4
Préparation
4.1
Vue d'ensemble: préparation
Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.
Il contient des informations concernant:
▪ Préparation du lieu d'installation
▪ Préparation de la tuyauterie d'eau
3 A propos de l'unité
Description
Manuel d'installation
7
