NARDI COMPRESSORI ATLANTIC P60 Manuel D'utilisation Et D'entretien page 21

8

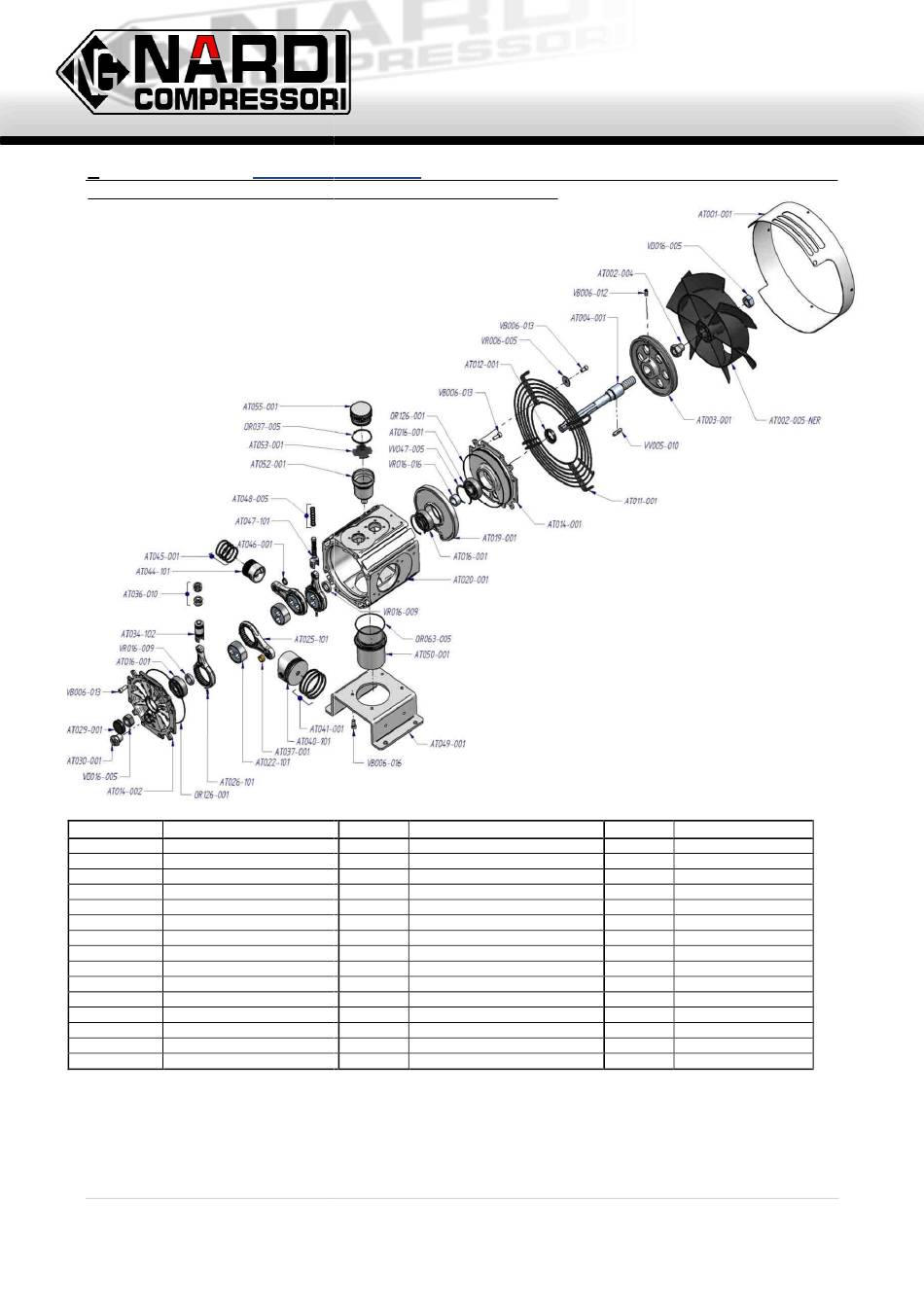

9.01 Vues éclatées du vilebrequin, carter, ventilateur, pistons et des Vues éclatées du vilebrequin, carter, ventilateur, pistons et des bielles
CODE DESCRIPTION
Couvercle métallique de ventilateur
AT001-001
Ventilateur
AT002-005-NER
Insert de ventilateur
AT002-004
Poulie
AT003-001
Vilebrequin
AT004-001
Grille de protection
AT011-001
Bouchon
AT012-001
Flasque
AT014-001
Flasque
AT014-002
Roulement
AT016-001
Flasque
AT019-001
Carter
AT020-001
Bague de bielle avec anneau
AT022-101
bielle 1° – 2° étage avec roulement
AT025-101
Bielle 3° - 4° étage avec roulement
AT026-101
ATLANTIC P60 – P100 – G100 Rev.15
Nardi Compressori – www.nardicompressori.com www.nardicompressori.com VPMC.FR - www.vpmc.fr - info@vpmc.fr
VUES ECLATEES VUES ECLATEES
CODE DESCRIPTION
Bouchon de vilebrequin
AT029-001
Fenêtre de niveau d'huile
AT030-001
Piston 3° étage avec axe
AT034-102
Jeu de segments piston 3° étage
AT036-010
Bague de piston 1° étage
AT037-001
Piston 1° étage avec axe
AT040-101
Jeu de segments 1° étage
AT041-001
Piston 2° étage avec axe
AT044-101
Jeu de segments 2° étage
AT045-001
Bague de piston 2° étage
AT046-001
Piston 4° étage avec axe
AT047-101
Jeu de segments 4° étage
AT048-005
Support de groupe compresseur
AT049-001
Réservoir d'huile
AT050-001
Corps de reniflard
AT052-001
G100 Rev.15
ATLANTIC P60-
CODE
info@vpmc.fr
-P100-G100
DESCRIPTION
AT053-001 Flasque de reniflard
AT055-001 Bouchon d'huile
OR037-005 Joint torique
OR063-005 Joint torique
OR126-001 Joint torique
VB006-012 Boulon
VB006-013 Boulon
VB006-016 Boulon
VD016-005 Ecrou
VR006-005 Rondelle
VR016-009 Rondelle
VR016-016 Rondelle
VV005-010 Clavette
VV047-005 Circlips
21 | P a g e
