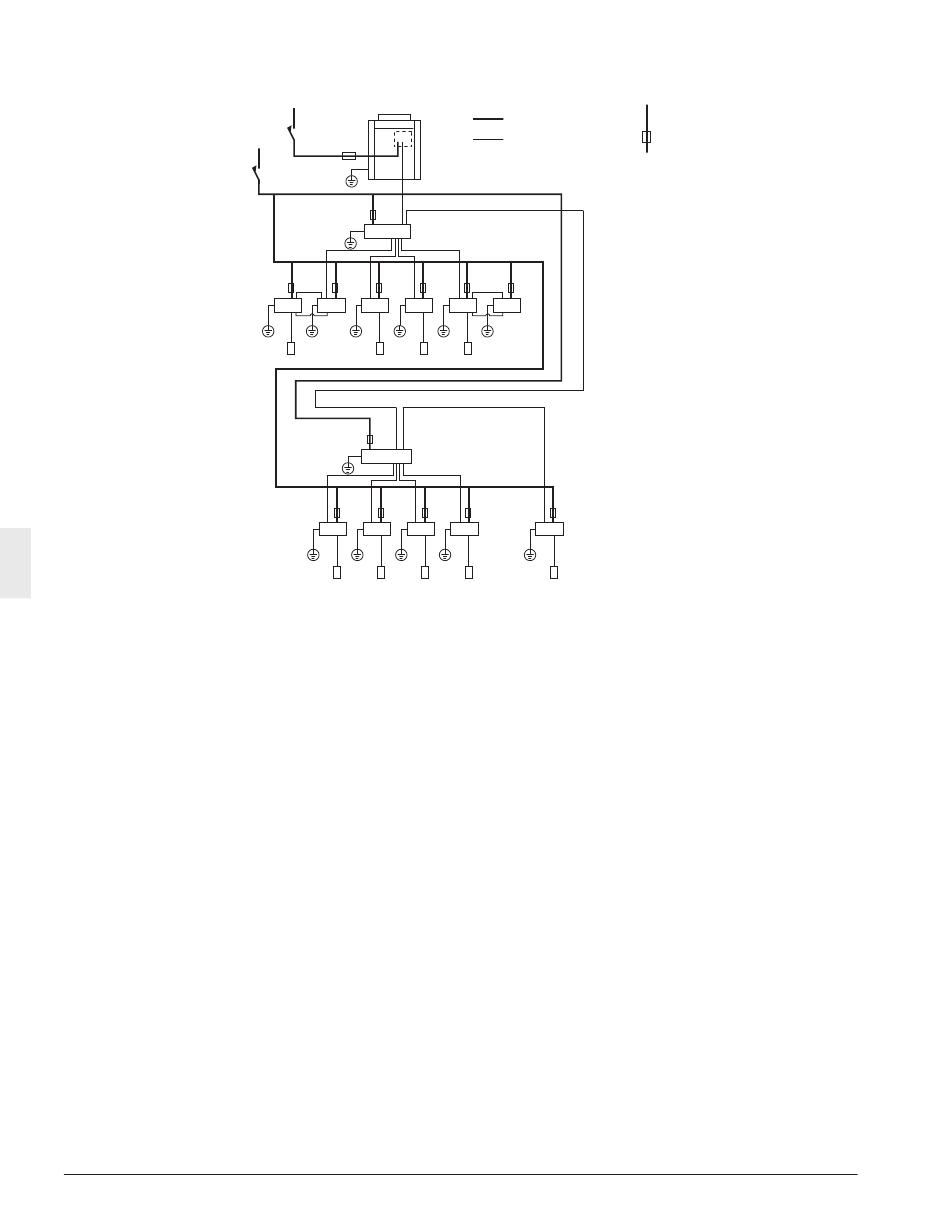

6-2 Exemple pour le systeme

Alimentation électrique
Alimentation électrique
Unité intérieure
Télécommande
Unité intérieure
6-3 Exigences relatives au circuit d'alimentation, au dispositif de sécurité et au câblage
• Un circuit d'alimentation (voir le Tableau 6) doit être fourni pour la connexion de l'unité. Le circuit doit
être protégé par des dispositifs de sécurité conformément aux codes locaux et nationaux en vigueur, à
savoir un fusible, un disjoncteur ou un DDFT.
• Lors de l'utilisation de disjoncteurs fonctionnant sur courant résiduel, veillez à utiliser un courant de
fonctionnement de type à haute vitesse (0,1 seconde ou moins) de 30 mA.
• N'utilisez que des conducteurs en cuivre.
• Utilisez du fil isolé pour l'alimentation électrique.
• Sélectionnez le type et la taille du câble d'alimentation conformément aux règlements locaux et natio-
naux pertinents.
• Utilisez un cordon en vinyle avec gaine ou câble (2 conducteurs) de AWG 18-16 pour le câblage de
transmission.
• Les longueurs des câbles de transmission sont les suivantes:
Entre l'unité de sélecteur de branche et les unités intérieures: Max. 3.280 pi. (1.000 m)
Entre l'unité de sélecteur de branche et l'unité extérieure: Max. 3.280 pi. (1.000 m)
Entre les unités de sélecteur de branche: Max. 3.280 pi. (1.000 m)
Longueur totale du câblage: 6.560 pi. (2.000 m) ou moins
18
Unité extérieure
Interrupteur
principal
Interrupteur
principal
Unité BSF4Q
Unité BSF4Q
Télécommande
Fusible ou disjoncteur
Câbles d'alimentation
conforme aux codes
locaux et nationaux
Câbles de transmission
Unité intérieure de
refroidissement
seulement
Télécommande
