SECTION 2 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
3/8 in/po (x2)
(10 mm) (x2)
2.1
SIDE TRUSSES (x2) /

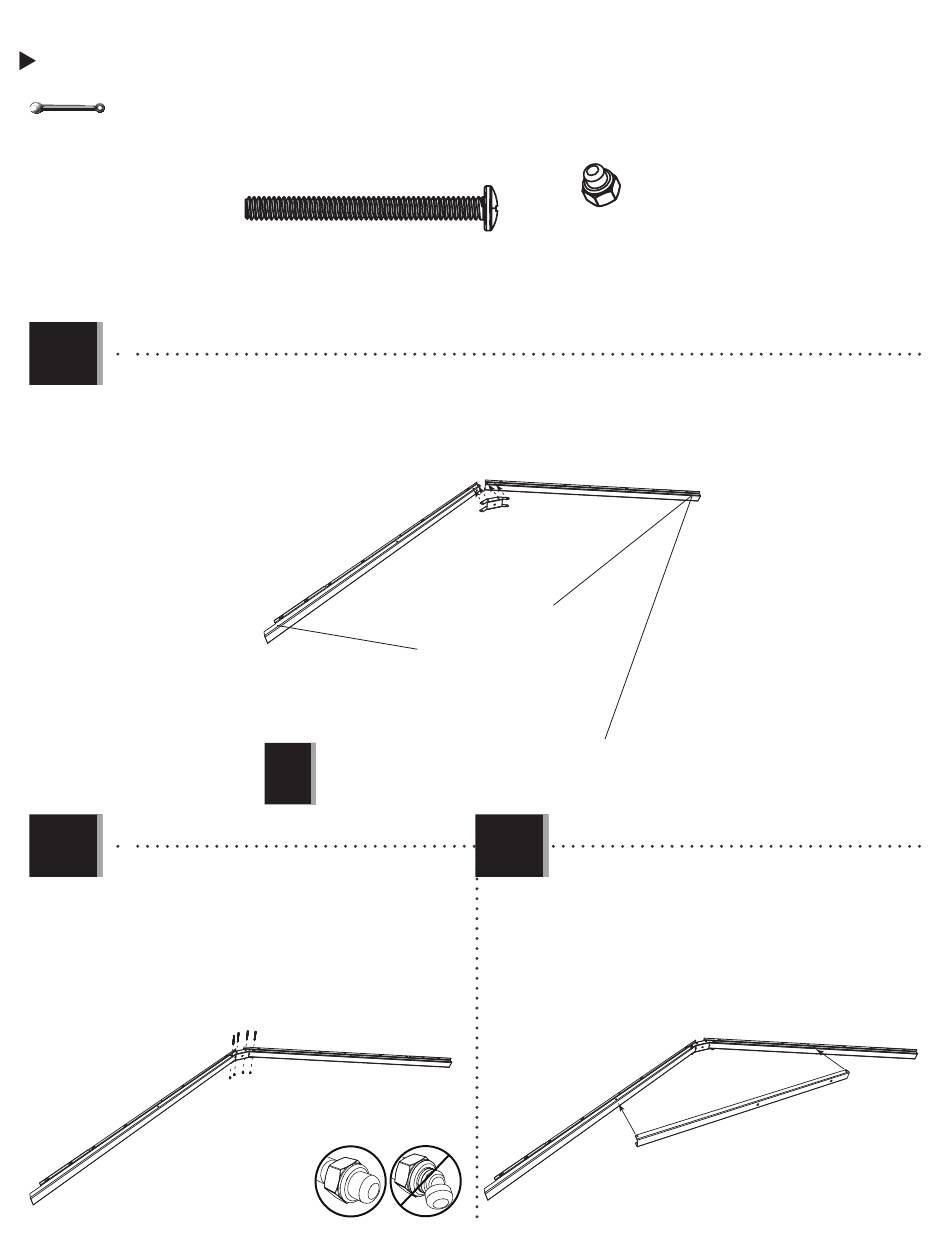

• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l'extrémité des canaux de gouttière (DSQ et DSR) comme illustré.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSQ y DSR) como se muestra.
2.2
• Attach a Connector (AIP) to the end of the Truss
Gutter Channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l'extrémité des canaux
de gouttière (DSQ et DSR) comme illustré.
• Sujetar un connector (AIP) a los extremos de los
canalones de la cercha (DSQ y DSR) como se muestra.
SECTION 2 (SUITE)

OUTILS ET QUINCAILLERIE REQUIS

DTK (x8)
FERMES LATÉRALES (x2) / CERCHAS LATERALES (x2)
DSQ
• Note: Channel (DSR) has no notch at the end.
!
• Remarque : Le canal (DSR) n'a pas d'encoche à l'extrémité.
• Nota: El canalón (DSR) no tiene una muesca al extremo.
DTK (x4)
ADK (x4)
/ SECCIÓN 2 (CONTINUACIÓN)
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
ADK (x8)
DSR
AIP
• No Notch
• Sans encoche
• Notch
• Sin muesca
• Encoche
• Muesca
2.3
• Slide a Truss Brace (AFG) onto the Truss Gutter
Channels as shown.
• Faire glisser un support de la ferme (AFG) sur les
cannaux de gouttière comme illustré.
• Deslizar un soporte de la cercha (AFG) sobre los
canalones de la cercha como se muestra.
