6.0 Mécanique
(suite)

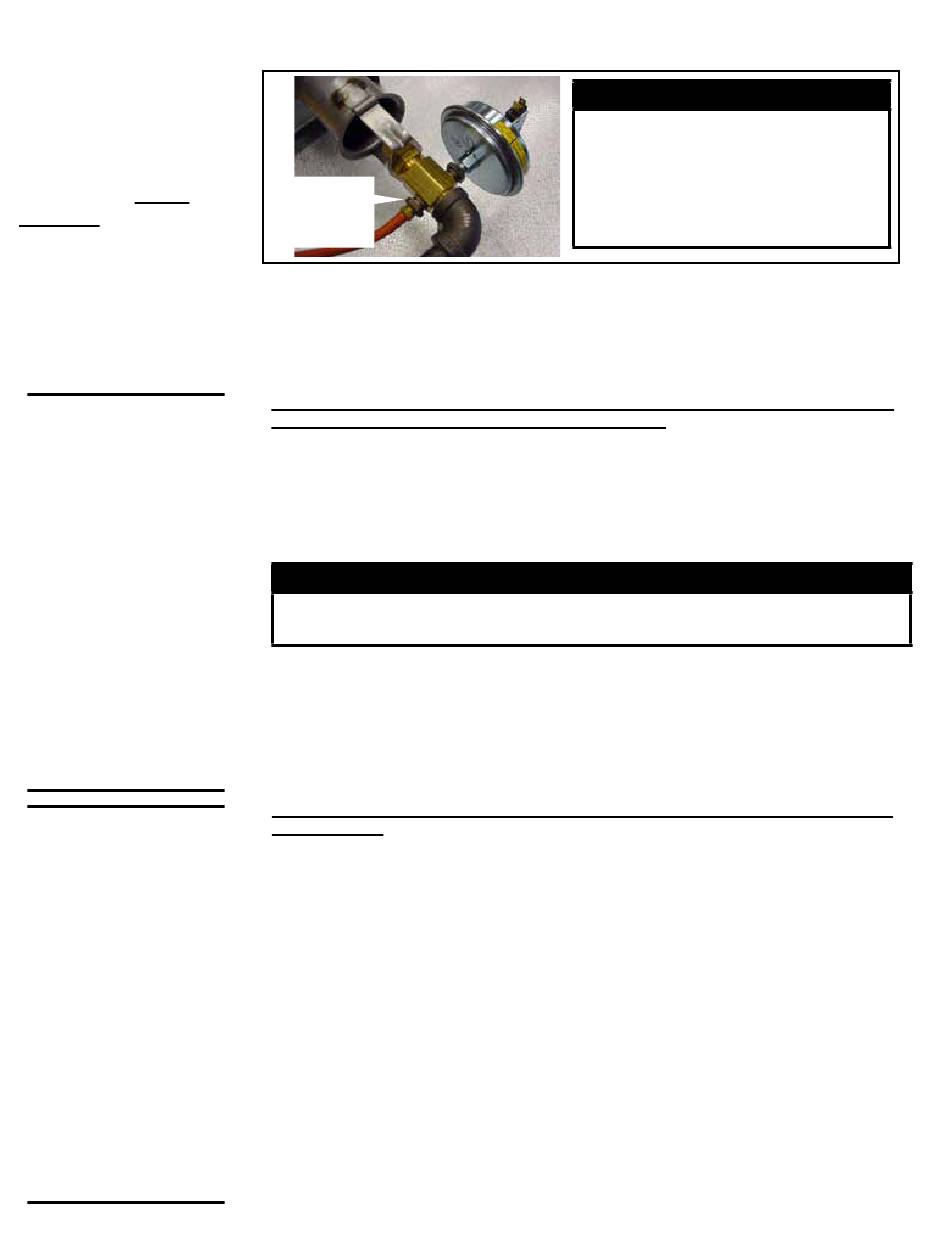

FIGURE 11C –
Emplacement de la
prise manométrique
pour mesure de la
pression en sortie (de
dérivation) à allure
minimale—Commande
de gaz à modulation
électronique (variation
4:1) options AG8, AG9,
AG9H, AG40, DG2, DG6
et D12B
ATTENTION: La
tête de la vis de
réglage régulatrice
de la vanne de
gaz ne doit PAS
être enfoncée
à fond. Sinon,
une dérégulation
de la pression
d'admission
pourrait s'ensuivre
et causer un trop
grand emballement
et la défaillance
de l'échangeur
thermique.
ATTENTION: La
tête de la vis de
réglage régulatrice
de la vanne de
gaz ne doit PAS
être enfoncée
à fond. Sinon,
une dérégulation
de la pression
d'admission
pourrait s'ensuivre
et causer un trop
grand emballement
et la défaillance
de l'échangeur
thermique.
Fiche I-RDH,REH,RHH,RXH-FR (07-18) PN235997R14, Page 18
6.1 Tuyauterie de gaz et pressions – modèles RDH et RHH (suite)
6.1.2 Vérification de la pression de gaz du brûleur (suite)
Prise
manométrique
1/4 po NPT
2) Mesure de la pression à allure maximale et réglage (au besoin)
Ouvrez la vanne manuelle et faites fonctionner l'appareil de chauffage.
Raccordez un manomètre à la vanne de gaz à un étage et mesurez la pression en sortie. Un
signal minimal de 20 Vcc DOIT être présent au niveau de la vanne de gaz modulatrice pour
assurer une mesure de pression appropriée à allure maximale en sortie de la vanne à un
étage.
En règle générale, pour une installation à l'altitude indiquée sur la plaque signalétique,
il n'est pas nécessaire de modifier les réglages d'usine. Si des réglages sont nécessaires,
déposez le cache de la vis de réglage sur la vanne à un étage. Réglez la pression en tournant
la vis du régulateur dans le sens horaire pour augmenter la pression. Tournez la vis du régula-
teur dans le sens antihoraire pour diminuer la pression. Après réglage, activez le thermostat.
Allumez une ou deux fois les brûleurs pour que le ressort de réglage se mette correctement en
place dans la vanne. Revérifiez la pression. Une fois la pression sortie adaptée à l'installation,
retirez le manomètre et replacez le cache. Vérifiez l'absence de fuites au niveau du raccord
de la prise manométrique.
La pression de gaz en sortie de vanne ne doit jamais dépasser la
valeur indiquée sur le TABLEAU 11 (ou sur la plaque signalétique)
3) Mesure de la pression à allure minimale (dérivation)
Pour mesurer la pression à allure minimale (pression de dérivation) d'une commande de gaz
à modulation électronique, AG8, AG9, AG9H, AG40, DG2, DG6 et D12B, débranchez l'un des
fils allant à la vanne modulatrice. Pour mesurer la pression, raccordez le manomètre à la prise
manométrique située derrière l'adaptateur d'orifice (FIGURE 11C). Rebranchez le fil.
N'ESSAYEZ PAS de régler la pression de dérivation (allure minimale). Si la pression de déri-
vation est incorrecte (voir TABLE 11, page 20) prenez contact avec le fabricant.
INSTRUCTIONS pour options de commande de gaz à MODULATION ÉLECTRONIQUE
(AG58 et D12G)
1) Mesurez la pression du collecteur
Fermez la vanne manuelle placée sur le tuyau de gaz.
Repérez la prise manométrique du collecteur, voir FIGURE 12. Déposez la bague et raccor-
dez un manomètre à la prise 1/8 po.
Ouvrez la vanne de gaz manuelle. Lancez une demande de chauffe. Vérifiez que l'ac-
tionneur a intégralement ouvert la vanne à boisseau (allure maximale). La vanne à boisseau
est entièrement ouverte lorsque les repères en pointillés sur l'actionneur sont en ligne avec la
tuyauterie de gaz. Brûleur à allure maximale, mesurez la pression du collecteur. La pression
du collecteur est de 3,4 po de colonne d'eau pour le gaz naturel et de 10 po de colonne d'eau
pour le propane.
2) Réglez la pression au niveau de la vanne à un étage (au besoin)
Fermez la vanne de gaz manuelle. Sur la vanne à un étage (voir FIGURE 11A, page 17),
repérez la prise manométrique 1/8 po et raccordez le manomètre.
Ouvrez la vanne de gaz manuelle. Lancez une demande de chauffe. Brûleur à allure maxi-
male, mesurez la pression de sortie de la vanne de gaz. La pression doit être de 3,5 po de
colonne d'eau pour le gaz naturel et de 10 po de colonne d'eau pour le propane. Si des
réglages sont nécessaires, déposez le cache de la vis de réglage. Réglez la pression à
la valeur souhaitée en tournant la vis du régulateur dans le sens horaire pour augmenter la
pression. Tournez la vis du régulateur dans le sens antihoraire pour diminuer la pression.
AVERTISSEMENT
Mesurez la pression à allure
minimale en ce point uniquement
pour les appareils avec option de
commande de gaz à modulation
électronique AG8, AG9, AG9H,
AG40, DG2, DG6 ou D12B).
AVERTISSEMENT
