Instructions for use and installation
GB

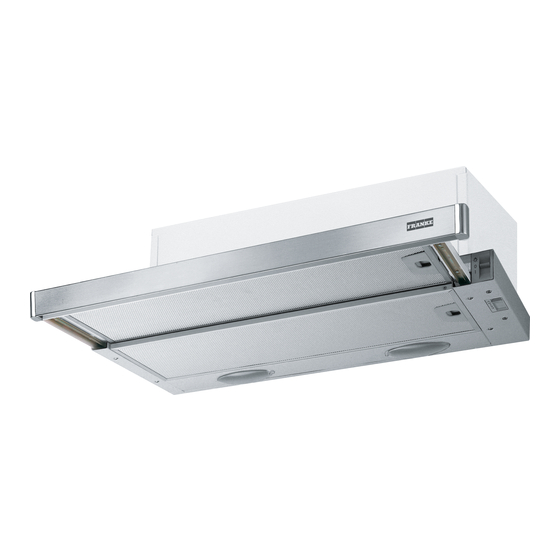

Cooker Hood
Istruzioni per l'uso e l'installazione
IT
Cappa
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
FTC 512 FTC 612
FTC 912 FTC 662
FTC 962 FTC 932
FTC 5512 FTC 6032
Publicité
Table des Matières
Manuels Connexes pour Franke FTC 512
Sommaire des Matières pour Franke FTC 512
- Page 1 Cooker Hood Istruzioni per l’uso e l’installazione Cappa Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Einrichtung Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz FTC 512 FTC 612 FTC 912 FTC 662 FTC 962 FTC 932 FTC 5512 FTC 6032...
-
Page 2: Table Des Matières
INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS................................4 INSTALLATION ..................................5 USE......................................7 MAINTENANCE..................................8 INDICE CONSIGLI E SUGGERIMENTI ............................10 CARATTERISTICHE ................................11 INSTALLAZIONE..................................12 USO ......................................14 MANUTENZIONE .................................15 SOMMAIRE CONSEILS ET SUGGESTIONS ............................17 CARACTERISTIQUES .................................18 INSTALLATION ..................................19 UTILISATION..................................21 ENTRETIEN..................................22 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................24 CHARAKTERISTIKEN................................25 MONTAGE....................................26 BEDIENUNG..................................28 WARTUNG....................................29 IÇERIKLER TAVSIYELER VE ÖNERILER ..............................31... -
Page 3: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accord- ingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from in- correct or improper installation. -
Page 4: Dimensions
CHARACTERISTICS Dimensions ø 120 Min. Min. 0÷152 650mm 650mm Hood Type Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Directional Air Outlet grille Closing element Ref. Q.ty Installation Components Screws 4,2 x 44,4 Screws 2,9 x 9,5 Q.ty Documentation Instruction Manual... - Page 5 INSTALLATION Drilling the Support surface and Fitting the Hood SCREW FITTING • The hood support surface must be 135 mm above the bottom surface of the wall units. • Drill the support with a ø 4,5 mm drill bit, using the drilling template provided.
-
Page 6: Electrical Connection
Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the chimney using either a flexible or rigid pipe ø120 mm, the choice of which is left to the installer. • Fix the pipe in position using sufficient pipe clamps ø... - Page 7 Control panel M - V Light Switches the lighting system Light Switches the lighting system on and off. on and off. Motor Switches the extractor motor Motor Switches the extractor motor on and off. on and off. Speed Sets the operating speed of Speed Sets the operating speed of the extractor:...
- Page 8 MAINTENANCE Grease filters CLEANING METAL CASSETTE GREASE FILTERS • The filters must be cleaned every 2 months, or more frequently in case of particularly heavy use of the hood. Filters can be washed in a dishwasher. • Pull out the sliding suction panel. •...
- Page 9 Lighting LIGHT REPLACEMENT 20 W halogen light. • Remove the 2 screws fixing the Lighting support, and pull it out of from the Hood. • Extract the lamp from the Support. • Replace with another of the same type, making sure that the two pins are properly inserted in the lamp holder socket holes.
-
Page 10: Consigli E Suggerimenti
CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguar- dano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. - Page 11 CARATTERISTICHE Ingombro ø 120 Min. Min. 0÷152 650mm 650mm Tipo Cappa Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Griglia direzionata Uscita Aria Profilo chiusura Rif. Q.tà Componenti di Installazione Viti 4,2 x 44,4 Viti 2,9 x 9,5 Q.tà...
- Page 12 INSTALLAZIONE Foratura Piano di supporto e Montaggio Cappa MONTAGGIO CON VITI • Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili. • Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
-
Page 13: Connessione Elettrica
Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø120 mm, la cui scelta è lasciata all'installatore. ø 120 • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è... - Page 14 Quadro comandi M - V Luci Accende e spegne l’Impianto Luci Accende e spegne l’Impianto di Illuminazione. di Illuminazione. Motore Accende e spegne il motore Motore Accende e spegne il motore Aspirazione. Aspirazione. Velocità Determina la velocità di e- Velocità Determina la velocità di e- sercizio: sercizio: 1.
- Page 15 MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Estrarre il carrello aspirante. • Togliere i Filtri uno alla volta, agendo sugli appositi agganci. •...
- Page 16 Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W. • Togliere le due viti che fissano il Supporto illuminazione e sfi- larlo dalla Cappa. • Estrarre la Lampada dal Supporto. • Sostituirla con una nuova di uguali caratteristiche, facendo at- tenzione di inserire correttamente i due spinotti nella sede del Supporto.
-
Page 17: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte- nir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. -
Page 18: Caracteristiques
CARACTERISTIQUES Encombrement ø 120 Min. Min. 0÷152 650mm 650mm Hotte Type Composants Réf. Q.té Composants de Produit Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres Grille orientée Sortie de l ’Air Profil fermeture Réf. Q.té Composants pour l ’installation Vis 4,2 x 44,4 Vis 2,9 x 9,5 Q.té... -
Page 19: Installation
INSTALLATION Perçage du Plan de support et Montage de la Hotte MONTAGE AU MOYEN DE VIS • Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales. •... -
Page 20: Sortie Air Version Recyclage
Branchements SORTIE AIR VERSION EVACUATION En cas d’installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au choix de l’installateur. • Fixer le tube par des colliers appropriés. Le matériau ø... -
Page 21: Utilisation
UTILISATION Tableau de commande M - V Lumières Allume et éteint l’éclairage. Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur Moteur Allume et éteint le moteur aspiration. aspiration. Vitesses Détermine les vitesses Vitesses Détermine les vitesses d’exploitation ainsi subdivi- d’exploitation ainsi subdivi- sées: sées:... -
Page 22: Entretien
ENTRETIEN Filtres anti-graisse NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPOR- TEURS • Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d’emploi environ, ou bien plus souvent, en cas d’emploi particulièrement intense. • Sortir le chariot aspirant. •... - Page 23 Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W. • Retirer les 2 Vis qui fixent le Support éclairage et ôter ce der- nier de la Hotte. • Extraire la Lampe du Support. • Remplacer par une nouvelle lampe possédant les mêmes carac- téristiques, en veillant à...
-
Page 24: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Mon- tage zurückzuführen sind. •... -
Page 25: Charakteristiken
CHARAKTERISTIKEN Platzbedarf ø 120 Min. Min. 0÷152 650mm 650mm Hauben-Typ Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter Luftleitgitter Luftaustritt Abdeckprofil Pos. Montagekomponenten Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung... -
Page 26: Montage
MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN • Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober- schrank-Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 125 mm in die Trägerplatte bohren. - Page 27 Anschlüsse ANSCHLUSS IN ABLUFTVERSION Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø120 mm) an die Außenrohrleitung angeschlossen werden. • Das Rohr mit geeigneten Rohrschellen fixieren. Das ø 120 hierzu erforderliche Material wird nicht mitgeliefert. • Eventuell vorhandene Aktivkohlefilter entnehmen. ANSCHLUSS IN UMLUFTVERSION •...
-
Page 28: Bedienung
BEDIENUNG Bedienfeld M - V Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Motor Schaltet den Gebläsemotor ein und aus. ein und aus. Geschw. bestimmt die Gebläsegech- Geschw. bestimmt die Gebläsegech- windigkeit und steuert fol- windigkeit und steuert fol- gende Geschwindigkeitsstu-... -
Page 29: Wartung
WARTUNG Fettfilter REINIGUNG DER METALLFETTFILTER • Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden. • Den Wrasenleitschirm herausziehen. • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. - Page 30 Beleuchtung AUSWECHSELN DER LAMPEN Halogenlampe 20 W • Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen. • Die Lampe aus der Halterung nehmen. • Die Lampe durch eine gleichwertige ersetzen und bei der Re- montage darauf achten, daß...
-
Page 31: Tavsiyeler Ve Öneriler
TAVSIYELER VE ÖNERILER Bu kullanma talimatι birden fazla cihaz modeli için geçerlidir. Cihazιnιza uymayan bazι donanιm özellikleri tarif edilmiş olabilir. MONTAJ • Yalnιş veya eksik montajdan doğan herhangi bir zararιn sorumluluğu üreticiye ait değildir. • Davlumbaz ile pişirici cihazιn ocak kιsmι arasιndaki minimum güvenlik mesafesi 650 mm.dir (bazı... -
Page 32: Özellikler
ÖZELLIKLER Boyutlar ø 120 Min. Min. 0÷152 650mm 650mm Davlumbaz Parçalar Ref. Adedi Ürünün Davlumbaz gövdesi ile: Kontrol düğmeleri. Lamba, Üfleyici, Filtreler Yönlendirmeli Hava Çıkış Izgarası Kapatma elemanı Ref. Adedi Montaj Parçaları Vidalar 4,2 x 44,4 Vidalar 2,9 x 9,5 Adedi malzeme Kullanim Kilavuzu... -
Page 33: Montaj
MONTAJ Destek yüzeyinin delinmesi ve davlumbaz montajı VİDALAR İLE MONTAJ • Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir. • Verilen kalıbı kullanmak sureti ile destekte ø 4,5 mm çapında bir delik açın. • Verilen kalıbı kullanmak sureti ile destek yüzeyinde ø 125 mm çapında bir delik açın. -
Page 34: Elektri̇k Bağlantisi
Bağlantılar ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır. ø 120 • Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilme- miştir. • Varsa aktif karbonlu koku alma filtrelerini çıkarınız. FİLTRELİ... -
Page 35: Kullanim
KULLANIM Kumanda tablosu M - V Işıklar Aydınlatma tesisatını açıp Işıklar Aydınlatma tesisatını açıp kapatır. kapatır. Motor Hava çekme motorunu açıp Motor Hava çekme motorunu açıp kapatır. kapatır. Hız Çalışma hızını belirler: Hız Çalışma hızını belirler: 1. Az miktarda pişirme bu- 1. -
Page 36: Bakim
BAKIM Yağ filtreleri MONTELİ METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ • Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdırlar. • Emme arabasını çıkartın. • Kancalarına bastırmak sureti ile filtreleri teker teker çıkartın. • Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikli- ği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.) •... - Page 37 Aydınlatma AMPUL DEĞİŞTİRME 20 W halojen ampuller • Lamba Destek parçasını sabitleyen iki vidayı söküp, parçayı Davlumbazdan çıkarınız. • Ampulü Destek parçasından çıkarınız. • Aynı özelliklere sahip bir yenisi ile değiştiriniz ve iki küçük (iğne) fişinin Destek parçası içindeki yuvalarına iyi oturduğun- dan emin olunuz.
- Page 40 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 436002977_ver6...
