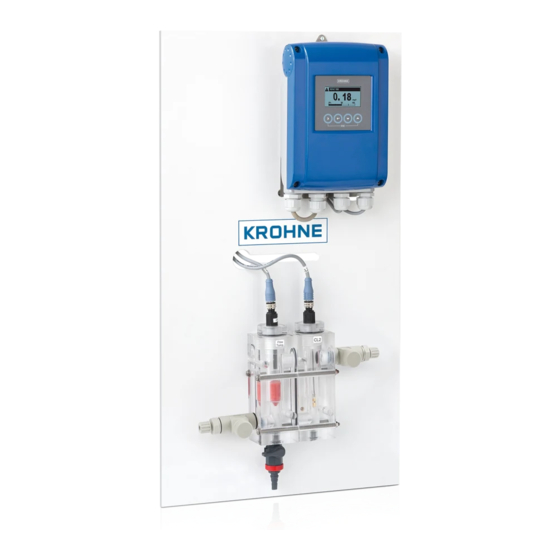

Système de mesure de chlore libre / dioxyde de chlore /
ozone
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 12/2018 - 4001833604 - MA OPTISYS CL 1100 R04 fr
Manuel de référence
Manuel de référence
Manuel de référence
Manuel de référence
