Weil-McLain GOLD CGs-4E Manuel page 19

Manuel de la chaudière
3d
Tuyauterie d'eau — systèmes à basse
température
Illustration 8
1 Soupapes d'isolation (d'équilibrage) de chaudière
2 Soupape antiretour/débit
3 Circulateur de système ou de zone
4 Jauges de température du système
5 Soupape de zone
6 Soupape de purge
7 Soupapes de température du système (voir les instruc-
tions de gauche pour l'ajustement des soupapes)
8 Jauge de température de mélange
9 Soupape de détente
10 Évent automatique (avec réservoir de dilatation de type
diaphragme) ou connexion au raccord de réservoir
Numéro de pièce 550-110-190/1108
(suite)

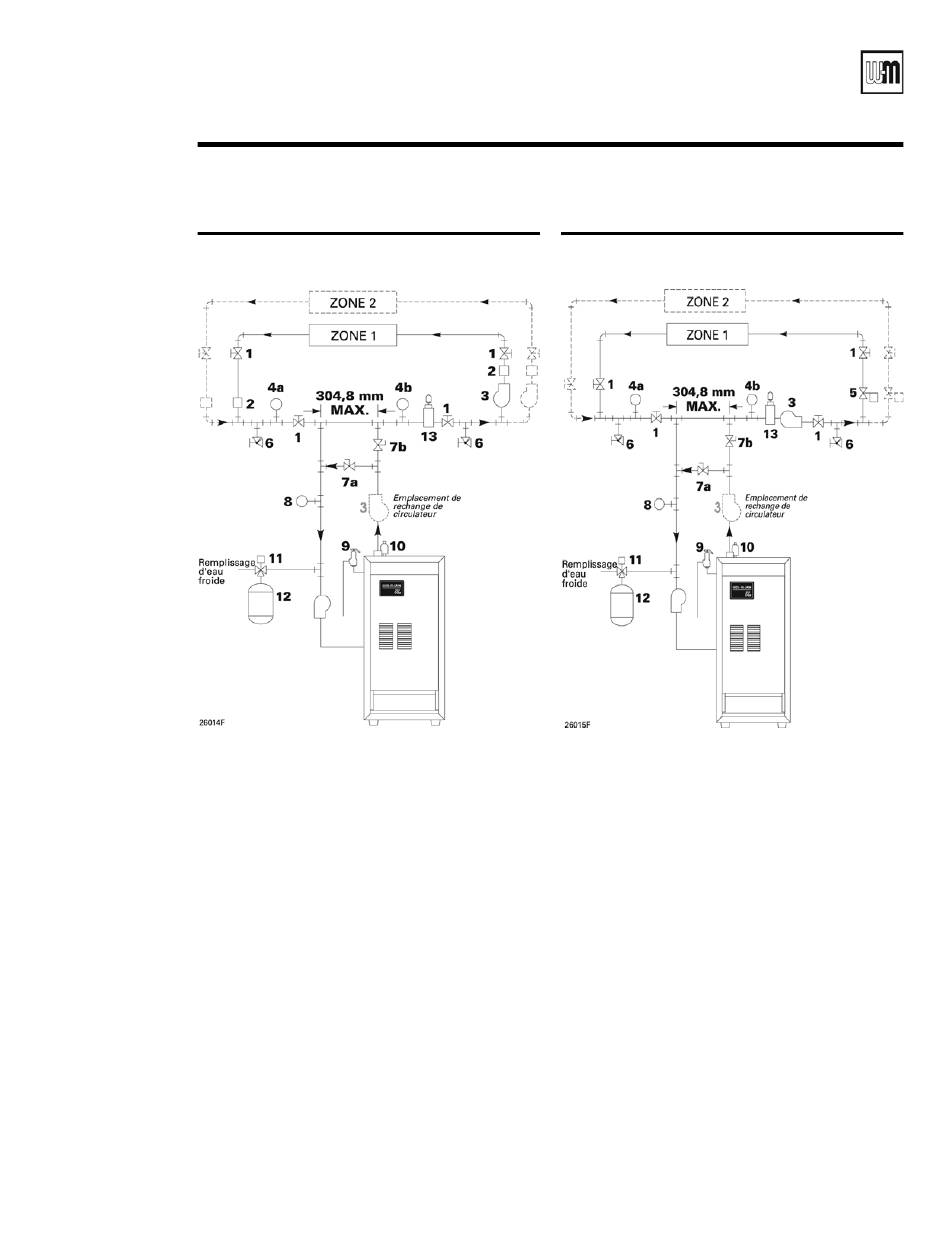

Tuyauterie primaire/secondaire
Zonage avec circulateurs
Illustration 9 Tuyauterie primaire/secondaire
Zonage avec soupapes de zone
(réservoir de dilatation de type fermé). N'utilisez pas
d'évent automatique avec un réservoir de dilatation
de type fermé. Cela permettrait une fuite d'air dans
le système, ce qui causerait une saturation en eau du
réservoir de dilatation.
11 Soupape de remplissage
12 Réservoir de dilatation de type diaphragme ou vessie,
si utilisé (pour un réservoir de dilatation de type fermé,
partir la tuyauterie du haut du séparateur d'air et aller
au raccord du réservoir, comme dans l'illustration
5).
13 Séparateur d'air et évent automatique, si utilisés
(notez que la soupape de remplissage doit toujours
être connectée au réservoir de dilatation, peu importe
l'emplacement du circulateur, du réservoir de dilata-
tion ou du séparateur d'air).
19
