Accesibilidad
El aparato debe resultar fácilmente accesible en caso de trabajos de servicio o mantenimiento. En particular, sobre el
techo de instalación debe haber una ventanilla de inspección del tamaño adecuado para alcanzar la tapa de acceso a
las partes eléctricas y electrónicas y a los filtros. De esta manera no será necesario desmontar el aparato para el
mantenimiento ordinario (cambio de filtros) o extraordinario (cambio de un motoventilador o del controlador electrónico).
Entradas de la caja eléctrica

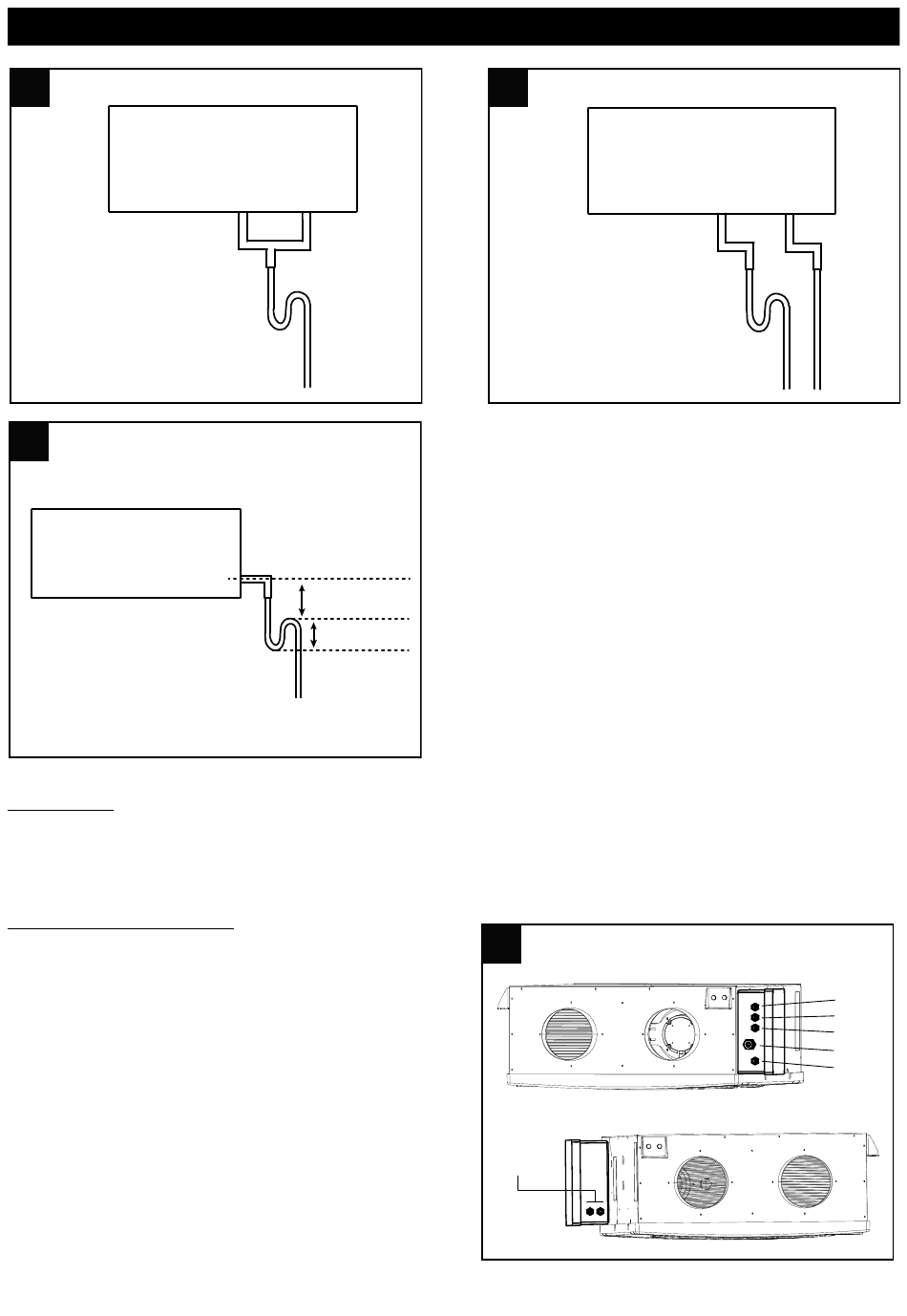

Fig. 6A
1: Precalentador:: (para conectar el precalentador, abrir el
grupo electrónico, conectar los conectores grises y
configurar el software (a cargo del instalador).
2: Interruptores
4: Alimentación
5: Display
Fig. 6B
6,7: Termoactuadores bypass
