13.- CLIP: témoin de crête de signal pour chaque entrée. S'il s'allume légèrement ou occasionnellement,
vous devez réduire le volume de sortie. Si le voyant reste allumé en permanence, c'est que le signal
d'entrée a un niveau très élevé. Dans ce cas, réduisez le volume du signal d'entrée.
14.- SIGNAL: Il s'allume lorsqu'un signal est détecté aux entrées.

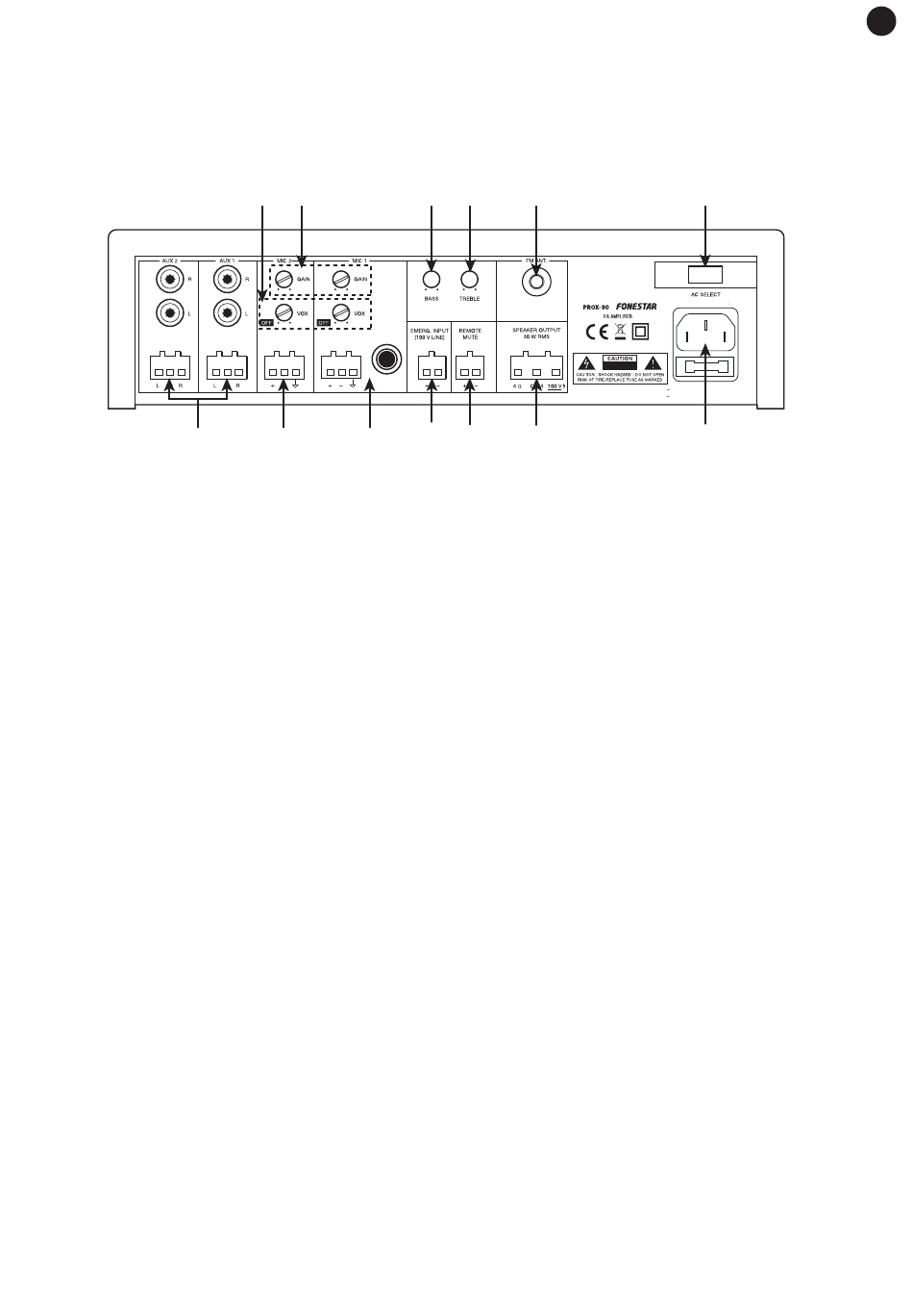

PANNEAU ARRIÈRE
7
1.- MIC - VOX : sensibilité pour donner la priorité au signal MIC sur le reste des signaux. En fonction de ce
réglage, le niveau du signal nécessaire à l'entrée MIC pour couper le son des autres sources sera plus
ou moins élevé.
2.- MIC - GAIN : gain de l'entrée MIC.
3.- BASS : atténue/renforce les fréquences basses.
4.- TREBLE : atténue/renforce les hautes fréquences.
5.- FM ANT : entrée pour la connexion d'une antenne FM.
6.- AC SELECT : sélecteur de la tension d'alimentation.
7.- AUX 1/AUX 2 : entrées auxiliaires stéréo pour la connexion d'appareils audio tels que des consoles de
mixage, des ordinateurs, etc. Ces entrées ont 2 options de connecteur, 2 x RCA ou euroblock.
8.- MIC 2 : entrée microphone, connecteur euroblock symétrique.
9.- MIC 1 : entrée microphone. Cette entrée dispose de 2 options de connecteur, jack 6,3 mm asymétrique
ou euroblock symétrique.
10.- EMERGENCY INPUT : Entrée audio 100 V pour connecter un système d'urgence, euroblock.
11.- REMOTE MUTE : permet d'activer/désactiver à distance la sortie haut-parleur à l'aide d'un commutateur,
connecteur euroblock. Cette entrée est en circuit ouvert, pour la mettre en sourdine vous devrez fermer
le circuit.
12.- SPEAKER OUTPUT : sortie haut-parleur basse impédance et ligne 100 V, connecteur euroblock.
Veuillez noter que le choix des enceintes doit être adapté aux spécifications de l'amplificateur et au
type de sortie choisi (haute ou basse impédance).
13.- Entrée de l'alimentation de l'amplificateur 115/230 V.
CONNEXION
-
IMPORTANT : : il est important que l'amplificateur soit correctement refroidi, veillez donc à ce que
l'endroit où il est installé ait accès à un flux d'air et que les fentes du châssis soient libres de tout obstacle.
-
Avec l'amplificateur éteint, connectez toutes les sources audio AUX, MIC, EMERG. INPUT. Si vous
comptez utiliser le tuner FM, il est recommandé de connecter une antenne de réception FM.
-
Connectez les enceintes à la sortie basse impédance correspondante (4 Ω + COM) ou à la ligne 100 V
(100 V + COM).
-
Vérifiez que les commandes de volume et de gain sont réglées au minimum, connectez l'amplificateur à
l'alimentation électrique.
4
5
6
7
8
1
2
8
9
9
10
3
4
5
10
11
12
- 11 -
11
12
13
14
6
POWER CONSUMPTION: 100 W
230 V AC, 50/60 Hz FUSE: T2 A
115 V AC, 50/60 Hz FUSE: T2 A
13
