Section 1 : Montage et configuration
Chaîne de sécurité de réglage de la hauteur (la chaîne doit être acheminée
sous la traverse tubulaire supérieure et sous la plaque d'attelage du chargeur
à direction différentielle, puis fixée à la boucle d'attelage inférieure du char-
geur à direction différentielle). Consulter la Figure 1-5.
39985
Attelage du dispositif d'attelage
Consulter la Figure 1-4 :
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Un risque d'écrasement est présent pendant l'attelage et le dételage de
l'accessoire. Ne pas autoriser quiconque à se tenir entre l'accessoire
et l'engin motorisé en approchant de l'accessoire ou en reculant vers
celui-ci. Ne pas manipuler les commandes hydrauliques lorsque
quelqu'un se tient près de l'engin motorisé ou de l'accessoire.
1.
S'assurer que les tuyaux hydrauliques et la chaîne de sécu-
rité de réglage de la hauteur ne gênent pas le raccordement
de l'attelage.
2.
Conduire lentement le chargeur à direction différentielle vers
la débroussailleuse rotative en s'assurant que la plaque
d'attelage avant du chargeur à direction différentielle est
parallèle à l'attelage de la débroussailleuse rotative.
3.
Incliner la partie supérieure de la plaque d'attelage du char-
geur à direction différentielle légèrement vers l'avant.
4.
Placer le dessus de la plaque d'attelage du chargeur à
direction différentielle directement sous la barre d'angle
supérieure de la débroussailleuse rotative.
5.
Soulever lentement l'attelage du chargeur à direction diffé-
rentielle jusqu'à ce qu'il entre en contact avec la barre
d'angle supérieure de la débroussailleuse rotative.
6.
Tourner la plaque d'attelage du chargeur à direction diffé-
rentielle lentement vers l'arrière.
7.
Abaisser les manettes de verrouillage du chargeur à direc-
tion différentielle en s'assurant que les goupilles traversent
les fentes inférieures de l'attelage de la débroussailleuse
rotative et que les manettes se bloquent.
8.
Acheminer la chaîne de sécurité de réglage de la hauteur
sous la traverse tubulaire supérieure et sous la plaque
d'attelage du chargeur à direction différentielle (consulter la
Figure 1-5). Fixer à la boucle d'attelage inférieure du char-
geur à direction différentielle (consulter la Figure 2-2 à la
page 17).
12
Débroussailleuses rotatives pour chargeur à direction différentielle AP-SC4060 et AP-SC4072 326-765MK-FRC
Table des matières
Trou d'accès de
boulon de lame
Attacher les tuyaux hydrau-
liques au moyen d'une
attache de câbles.
Boucle
de tuyau
Attelage du chargeur à direction différentielle
Raccord mâle
Raccord femelle

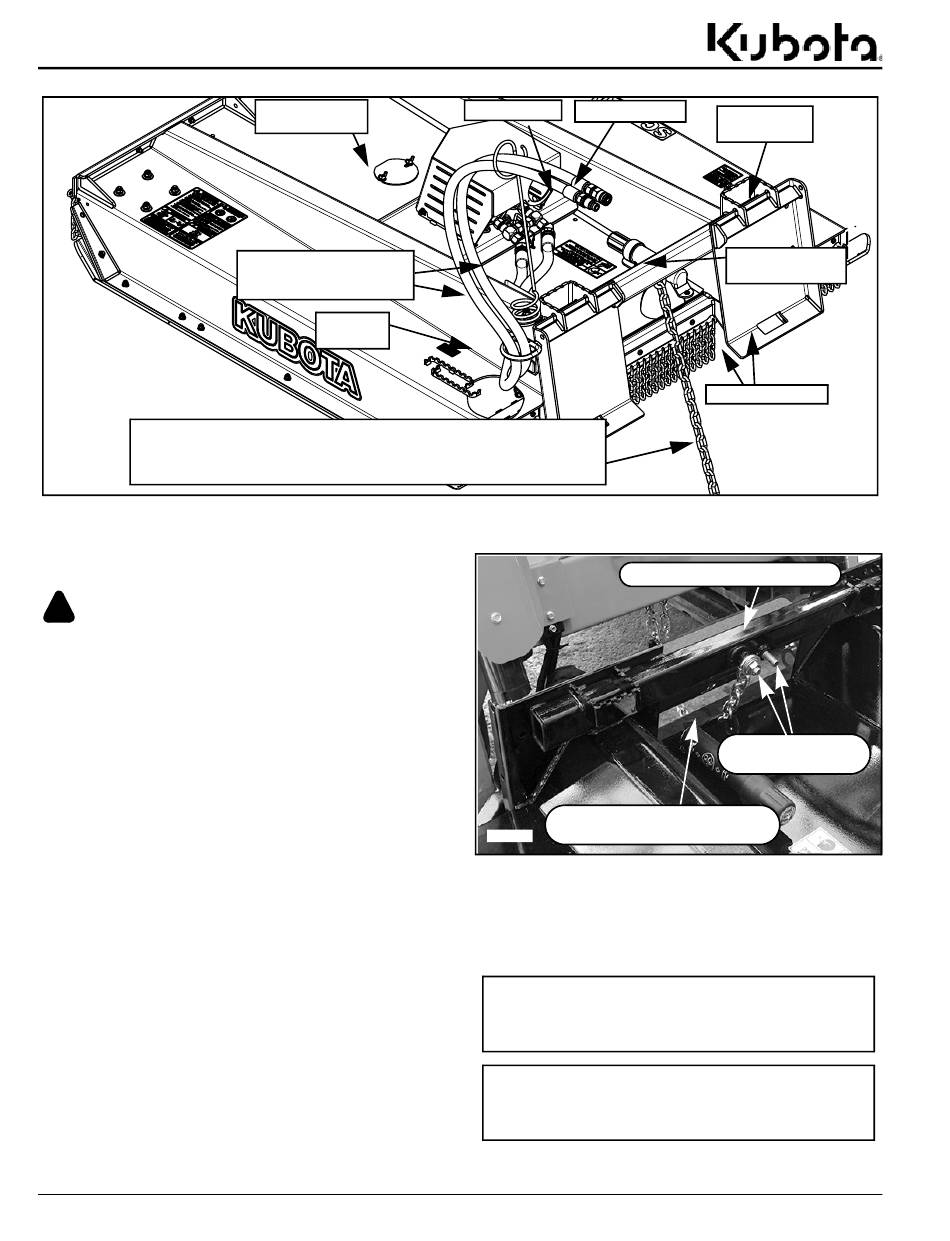

Figure 1-4
Plaque d'attelage du chargeur
à direction différentielle
70031
Chaîne de sécurité de réglage de la hauteur
9.
Pour de plus amples renseignements sur la façon de régler
la chaîne de sécurité, se référer à la rubrique « Chaîne de
sécurité de réglage de la hauteur » à la page 17.
IMPORTANT : Certains chargeurs à direction différentielle
ont deux boucles d'attelage et nécessitent deux chaînes de
sécurité. La traverse tubulaire supérieure a deux goujons de
chaîne de sécurité pour accueillir une deuxième chaîne.
IMPORTANT : La chaîne de sécurité doit être acheminée
sous la traverse tubulaire supérieure et sous la plaque
d'attelage du chargeur à direction différentielle, sinon des
dommages peuvent survenir.
Barre d'angle
supérieure
Traverse tubulaire
supérieure
Fentes inférieures
Traverse tubulaire supérieure
Goujons de chaîne
de sécurité
(Kubota SVL illustré)
Figure 1-5
28 mai 2021
