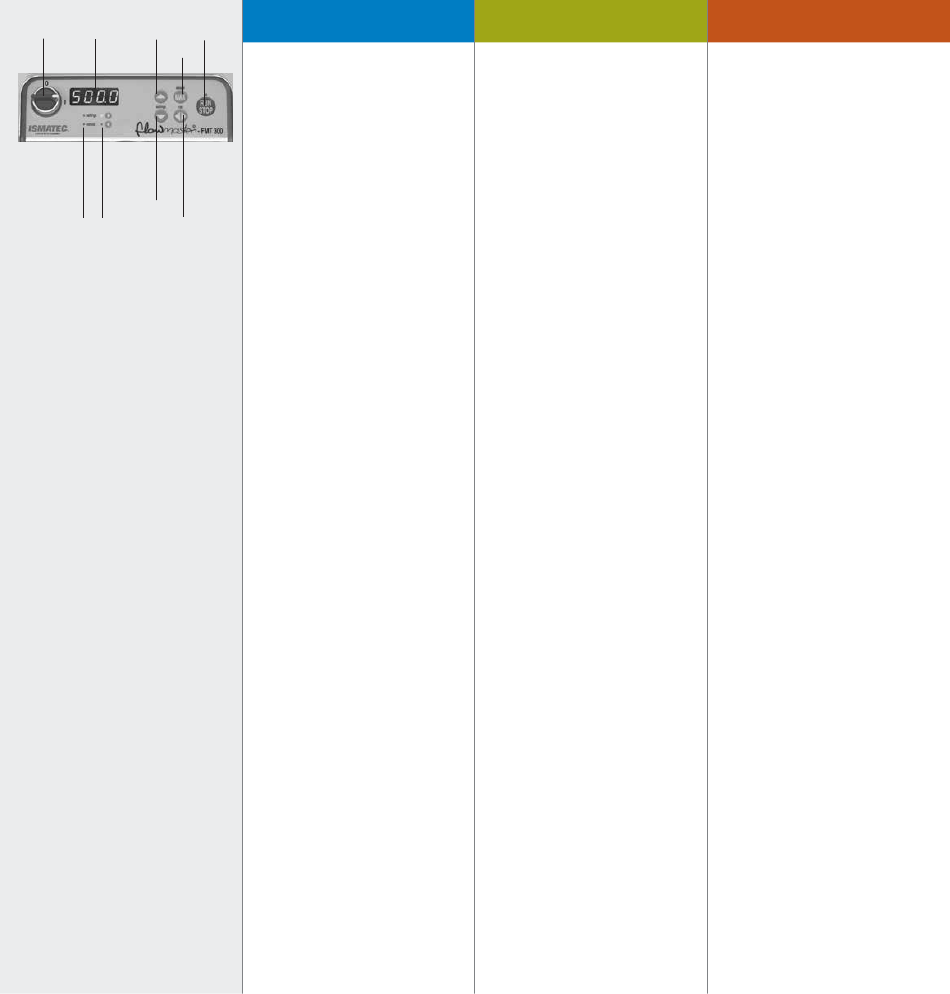

Bedienungspanel
5 ) )
1 2
1. Netzschalter (on/off)
2. Digitale LED-Anzeige
3. 5Taste
– Drehzahl erhöhen
– Pumpdauer erhöhen
4. MAX-Taste
– max. Drehzahl
Taste bei laufender Pumpe ge-
drückt halten (ideal zum Füllen
oder Entleeren der Schläuche)
– Umschalten zwischen Förder-
und Timermodus. )
2
default )
1
Auf Default-Wert zurücksetzen
5. RUN/STOP
– startet die Pumpe mit der
eingestellten Drehzahl
– stoppt die Pumpe
– Unterbricht Dosierung {ver-
bleibende Zeit blinkt}.
ok )
1
Eingabebestätigung
6. Drehrichtung
– Wechselt die Drehrichtung
– Wechselt die Drehrichtung
bei ruhender Pumpe.
– Beendet unterbrochene
Dosierung )
2
esc )
1
– Eingabe verwerfen
– Menü Grundeinstellungen
(settings) verlassen
7. 6Taste
– Drehzahl reduzieren
– Pumpdauer verkürzen
settings )
1
Einstieg in das Menu
8. Anzeige der Drehrichtung
9. Betriebsart
– settings: Modus Grundein-
stellungen )
1
– remote: Ansteuerung über
Analogschnittstelle, Seite 22–23

Operating panel

1. Power Supply Switch (ON/OFF)
2. Digital LED Display
3. 5Key
– Increase speed
) – Increase dispense time
2
4. MAX key
– max. rotation speed
Keep key pressed while the
pump is running (ideal for filling
or emptying the tubing)
– Toggle between Pump
and Timer mode.
default )
1
Resets to its default value
5. RUN/STOP
– starts the pump at the preset speed
– stops the pump
– Pauses dispensing
{remaining Time flashes}.
) ok )
2 1
Confirms a data entry
6. Rotation direction
– Changes the rotation direction
– Changes the rotation direction
when pump is at rest.
) – Cancels a paused dispensing.
2
esc )
1
– Cancels an entry
– Quits the settings menu
7. 6 Key
– Reduce speed
– Reduce dispense time
settings )
1
Access to the settings menu
)
2
8. Indication of rotation direction
9. Operating mode
– setting: basic settings mode
– pump is controlled via analog
interface, see Page 22–23
Tableau de commande
1. Interrupteur principal (on/off)
2. Affichage LED
3. 5Touche
– Augmente le nombre de tours
) – Augmente le temps de dosage
2
4. Touche MAX
– nombre de tours max.
Maintenir la pression sur la touche
pendant que la pompe fonctionne
(idéal pour remplir ou vider les tuyaux)
– Basculement entre mode
) pompage ou minuterie.
2
default
Remet sur la valeur par défaut
5. RUN/STOP
– met la pompe en marche
avec la vitesse indiquée
– arrête la pompe
) – Interruption dosage
2
{temps restant clignote}.
ok )
1
Confirme la valeur saisie
6. Sens de rotation
– Change le sens de rotation
) – Change le sens de rotation
2
) lorsque la pompe est à arrét.
2
– Annule un dosage interrompu
esc )
1
– annule une saisie
– quitte le menu des
réglages du base
) 7. 6 Touche
2
– Diminue la valeur
– Diminue le temps de dosage
settings
Sélectionne les réglages de base
8. Indication du sens de rotation
)
1
9. Modes d'opération
– setting : mode réglage de base
– remote : la pompe est contrôlée par
l'interface analogique, Page 22–23
)
