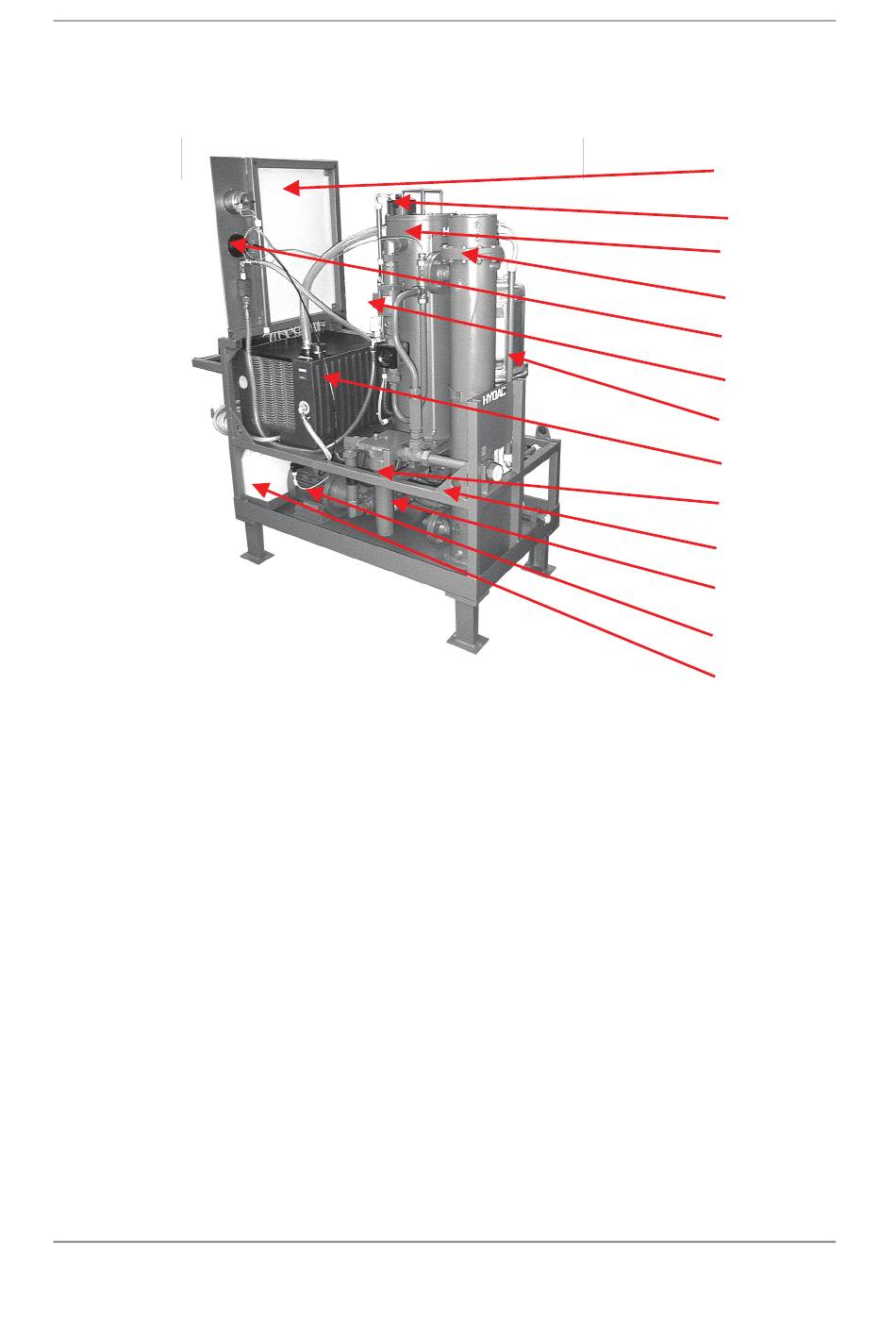

Éléments de l'installation
1. Armoire de commande avec :
-
Interrupteur principal et de secours
-
-Ecran avec start, stop et réarmement
-
HDA 5500 pour le réglage de la température du réchauffeur
-
Voyant panne (jaune) / réchauffeur en service (rouge)
2. Filtre à air
3. Colonne de vide
4. Réchauffeur
5. Déprimomètre avec soupape d'étranglement pour régler le vide dans la colonne
6. Vanne d'entrée (électrovanne 2/2)
7. Filtre de séparation des particules solides
8. Pompe vacuométrique
9. Filtre d'aspiration
10.Oeillets de levage pour le transport
11.Pompe de vidange
12.Pompe de gavage
13.Bidon de collecte du condensat
(En raison de différence entre les modèles, des différences peuvent
apparaître)
