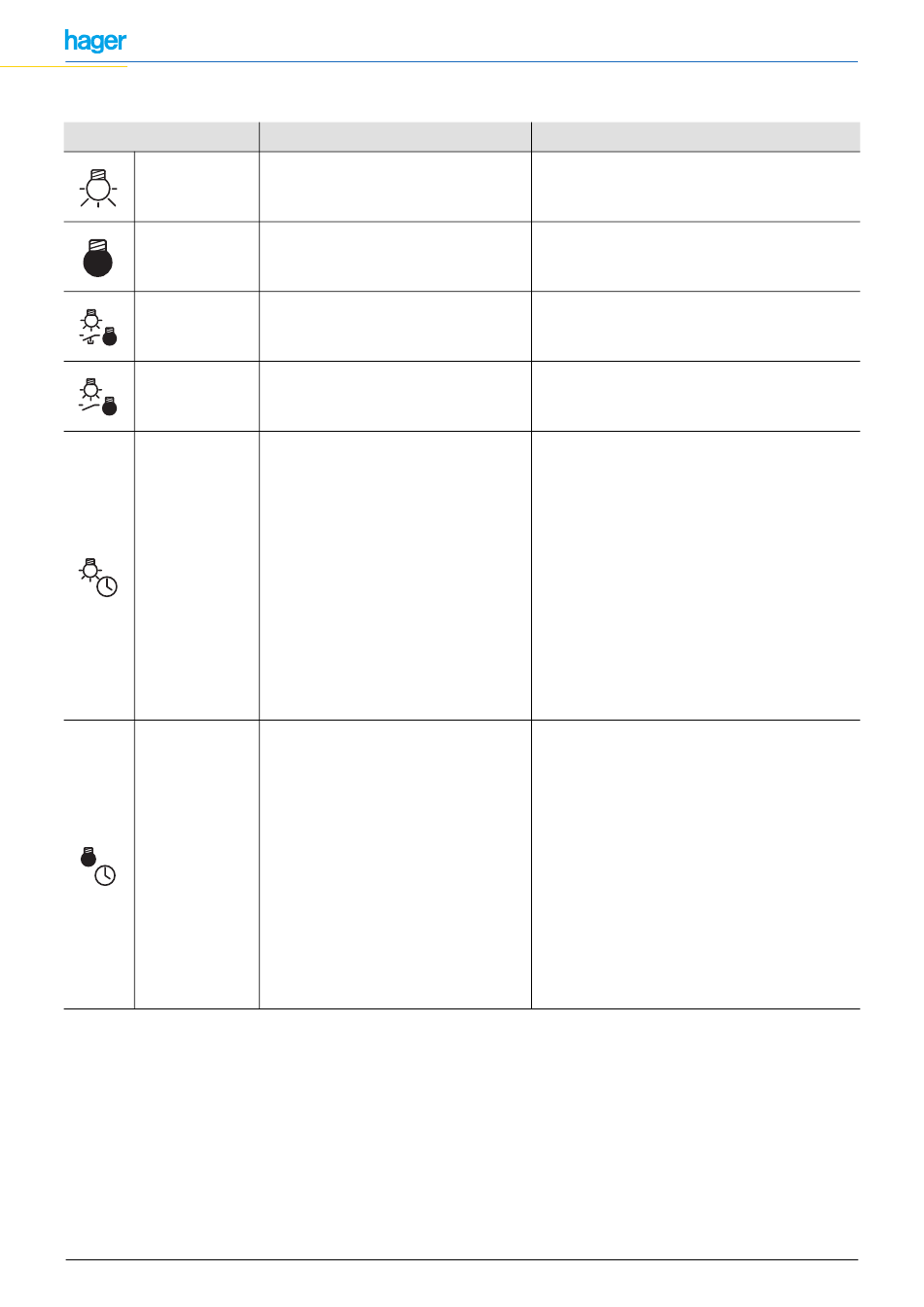

Le tableau ci-après présente les types de liens compatibles pour le produit :
Type de lien possible
ON
OFF
Télérupteur
Interrupteur
Minuterie ON
Minuterie OFF
TX460
Description du lien
La fonction ON permet d'allumer le circuit
d'éclairage.
La fonction OFF permet d'éteindre le
circuit d'éclairage.
La fonction Télérupteur permet d'inverser
l'état du circuit d'éclairage.
La fonction Interrupteur permet d'allumer
ou d'éteindre le circuit d'éclairage
La fonction Minuterie ON permet d'allumer
le circuit d'éclairage pour une durée
paramétrable.
Après validation du lien, choisir la durée
de la temporisation :
Plage de réglage [0 s 24 h]
Inactive, 1 s, 2 s, 3 s, 5 s, 10 s, 15 s, 20 s,
30 s, 45 s, 1 min, 1 min 15 s, 1 min 30 s,
2 min, 2 min 30 s, 3 min, 5 min, 15 min,
20 min, 30 min, 1 h, 2 h, 3 h, 5 h, 12 h,
24 h.
La fonction Minuterie OFF permet
d'éteindre le circuit d'éclairage pour une
durée paramétrable.
Après validation du lien, choisir la durée
de la temporisation :
Plage de réglage [0 s 24 h]
Inactive, 1 s, 2 s, 3 s, 5 s, 10 s, 15 s, 20 s,
30 s, 45 s, 1 min, 1 min 15 s, 1 min 30 s,
2 min, 2 min 30 s, 3 min, 5 min, 15 min,
20 min, 30 min, 1 h, 2 h, 3 h, 5 h, 12 h,
24 h.
Fonctionnement de la sortie
Appui sur le bouton poussoir
contact de sortie.
Des appuis successifs maintiennent le contact de
sortie fermé.
Appui sur le bouton poussoir
contact de sortie.
Des appuis successifs maintiennent le contact de
sortie ouvert.
Appui sur le bouton poussoir
du contact de sortie.
Des appuis successifs inversent chaque fois l'état
du contact de sortie.
Appui sur le bouton poussoir
contact de sortie.
Relâchement du bouton poussoir
contact de sortie.
Appui bref (<1 s) sur le bouton poussoir
Fermeture temporisée du contact de sortie.
Interruption de la temporisation :
Appui prolongée (>1 s) sur le bouton poussoir
Arrêt de la temporisation en cours et ouverture du
contact de sortie (OFF).
Augmentation de la durée de temporisation :
Des commandes Minuterie répétées n fois pendant
les dix premières secondes après le début de la
temporisation multiplient la durée de la
temporisation par n fois la valeur du paramètre
Minuterie.
Relance de la temporisation :
Une commande intervenant 10 s après le début de
la temporisation relance une seule fois la minuterie.
Appui bref (<1 s) sur le bouton poussoir
Ouverture temporisée du contact de sortie.
Interruption de la temporisation :
Appui prolongée (>1 s) sur le bouton poussoir
Arrêt de la temporisation en cours et ouverture du
contact de sortie (ON).
Augmentation de la durée de temporisation :
Des commandes Minuterie répétées n fois pendant
les dix premières secondes après le début de la
temporisation multiplient la durée de la
temporisation par n fois la valeur du paramètre
Minuterie.
Relance de la temporisation :
Une commande intervenant 10 s après le début de
la temporisation relance une seule fois la minuterie.
12
➜
Fermeture du
➜ Ouverture du
➜ Changement d'état
➜ Fermeture du
➜ Ouverture du
➜
➜
➜
➜
