Lunghezza di spellatura dei conduttori:
5mm.
J26-J27 J25
J8
J7
J9
J6
J22-
J23
J1

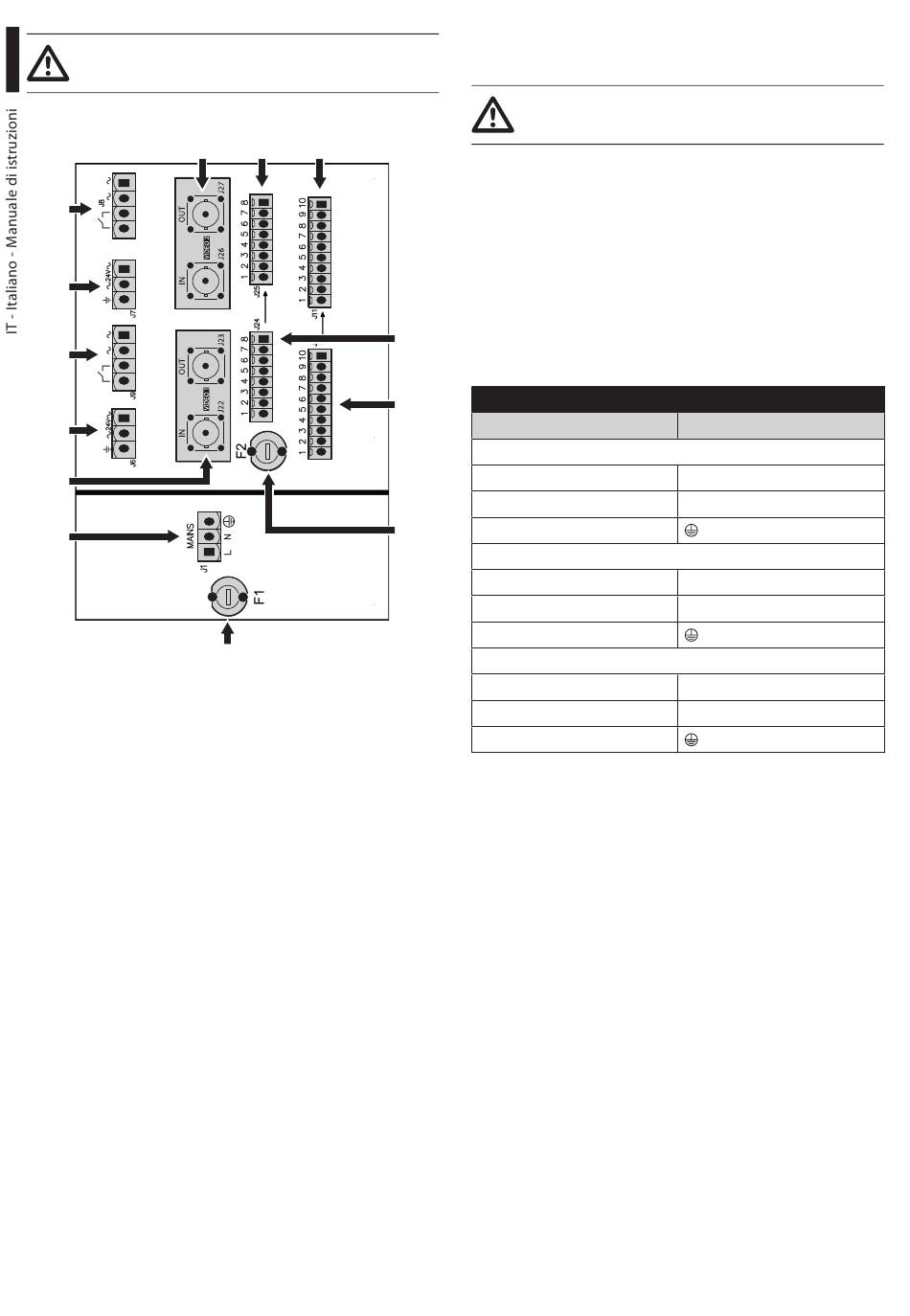

Fig. 4
12
J11
F1
7.2.2 Collegamento della linea di
alimentazione principale
ATTENZIONE! L'installazione è di tipo TNV-1.
Non collegare a circuiti SELV.
A seconda della versione, al dispositivo possono
essere fornite diverse tensioni di alimentazione.
Il valore di tensione di alimentazione è riportato
nell'etichetta identificativa del prodotto (4.2
Marcatura del prodotto, pagina 9).
Collegare i cavi di alimentazione al connettore
J1, seguendo la polarità indicata sulla serigrafia.
Collegare un cavo di messa a terra di sicurezza al
J24
connettore J1 seguendo le indicazioni sulla serigrafia
(7.2.1 Descrizione della scheda connettori, pagina 11).
COLLEGAMENTO DELLA LINEA DI ALIMENTAZIONE
J10
Colore
Alimentazione 24Vac
Definito dall'installatore
Definito dall'installatore
F2
Giallo/Verde
Alimentazione 230Vac
Blu
Marrone
Giallo/Verde
Alimentazione 120Vac
Blu
Marrone
Giallo/Verde
Tab. 4
Morsetti
N (Neutro)
L (Fase)
N (Neutro)
L (Fase)
N (Neutro)
L (Fase)
