Die Funktion „Heizen" wird mit dem Schalter „Heizen"ein- und
ausgeschaltet. Wird die Funktion Heizen eingeschaltet, leuchtet
die LED „Temp" grün. Am Drehknopf „Temp" mit der dazu-
gehörigen Skala (= bis 300°C) wird die Temperatur der Heizplatte
eingestellt. Die Heizplatte wird auf die am Drehknopf eingestellte
Temperatur aufgeheizt. Während der Heizphase ändert sich die
Farbe der LED „Temp" von grün in orange. (orange = Zufuhr von
Energie an die Heizplatte; grün = eingestellte Temperatur ist
erreicht).
Bei einem Störfall im Regelkreis wird die Heizplatte vom
Sicherheitskreis - bleibend ausgeschaltet.
ACHTUNG:
Die Heizplatte erwärmt sich nur, wenn der Kontaktstecker
gesteckt ist (der Kontaktstecker ist am Gerät unverlierbar befe-
stigt) oder ein ETS-D bzw. ein Kontaktthermometer angeschlos-
sen ist.
(siehe Bild 2)

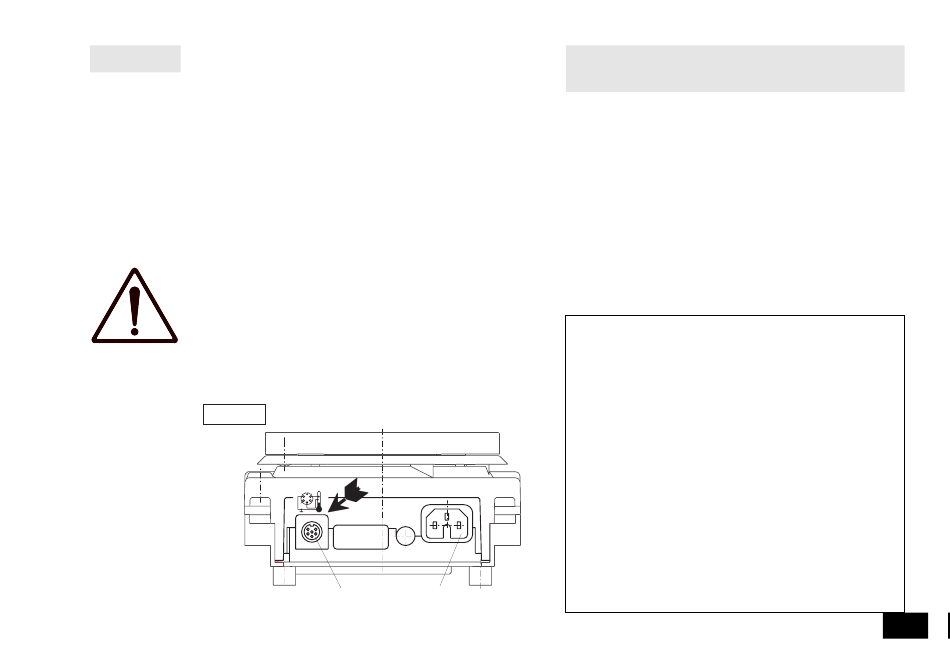

Bild 2
Anschluß Kontaktthermometer
RCT B 1097
1
5
4 2
+12V
3
DIN 45322
Netzanschluß
Regelung der Mediumstemperatur
mit ETS-D oder Kontaktthermometer
Die Regelung der Mediumstemperatur mit ETS-D oder
Kontaktthermometer ist zu bevorzugen. Man erhält damit nach
Einstellung der Solltemperatur eine kurze Aufheizzeit, praktisch
keine Temperaturdrift und eine geringe Temperaturwelligkeit. Die
Mediumstemperatur wird mit Hilfe eine FUZZY Logic Reglers
optimiert, was bedeutet, daß im eingeschwungenen Zustand das
Überschwingen der Temperatur auf ein Minimum reduziert wird.
An der Rückseite des Gerätes befindet sich die Diodenbuchse
zum Anschluß des ETS-D oder Kontaktthermometers oder zum
Einstecken des Kontaktsteckers. (siehe Bild 2)
Die Elektronik des Gerätes liefert einen Prüfstrom, der über
die Steckerstifte 3 und 5 der Diodenbuchse fließen muß,
damit die Heizplatte heizt.
Sicherheitskontaktthermometer
nach DIN 12 878 Klasse 2 oder nach Gerstel werden mit einem
3-adrigen Kabel angeschlossen, der Prüfstrom fließt durch das
Kontaktthermometer.
Sicherheitsfunktion:
Wird der Prüfstrom z.B. durch Bruch des Kontaktthermometers
oder Herausfallen des Kabelsteckers unterbrochen, schaltet die
Heizung ab.
Über der Diodenbuchse ist auf einem Hinweisschild die erfor-
derliche Steckerbelegung angegeben.
Kontaktthermometer ohne Sicherheitskreis
nach DIN 12 878 Klasse 0. Das Gerät heizt nur, wenn der
Prüfstromkreis durch eine elektrische Verbindung der
Steckerstifte 3 und 5 geschlossen ist.
2-adrige Anschlußkabel:
Steckerstifte 3 und 5 des geräteseitigen Steckers miteinander
verbinden.
