ASSEMBLY/ MONTAGE/ MONTAJE
1
2
3

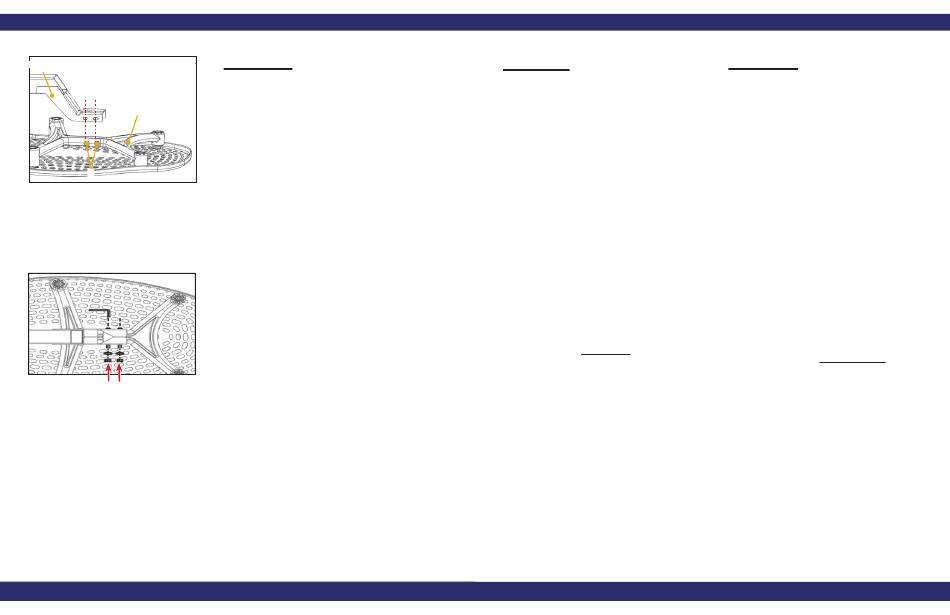

Figure 1 / Figura 1
1
Support Beam
Pourtre de Support
Barra de Apoyo
2
Upper Support Arms
Bras de Fixation Supérieurs
Brazos Superiores de Apoyo
Rubber Spacers
3
Entretoises en Caoutchouc
Rubber Spacers
Figure 2 / Figura 2
6
Step One
Attach the Support Beam to the Table Bed
(NX-1300)
• Place the Table Bed face down on the floor. Push
down on the Support Beam so that the two holes
align evenly with the holes at the base of the
Upper Support Arms (Figure 1).
• Insert the two bolts (NX-1128) into the open holes.
• Fasten each bolt with a washer and nut
• Use the Allen Wrench (NX-1128-A) to steady each
bolt and tighten the nuts using the 11/13 open
end wrench provided (IA-1147) (Figure 2).
Teeter Hang Ups • Contour L3
Étape Six
Insérer l'axe principal (NX-1630) dans le
dossier (NX-1300)
• Veiller à ce que le cadre A est
complètement ouverte et verrouillée à
l'épandage des armes.
• Faites pivoter le lit, table sur sa position
d'utilisation (Figure 16).
• Desserrez le bouton de serrage principal à
la base de l'axe principal.
• Avec les positions de réglage de la hauteur
de l'axe principal vers le haut, faites
glisser l'extrémité de l'axe principal dans le
montant sur le dossier (Figure 17).
• Tirez sur la goupille d'arrêt du réglage de la
hauteur afin de permettre à l'axe principal
de glisser plus loin, ensuite déverrouillez
le bouton pour qu'il s'insère dans un trou.
(consultez le manuel de l'utilisateur pour
savoir comment le régler selon votre
hauteur)
REMARQUE : Le bouton de serrage
est un accessoire facultatif permettant
d'empêcher à l'axe principal de bouger
lors de l'inversion de la table. La sûreté du
produit ne sera pas compromise si vous
choisissez de ne pas serrer le bouton.
• L'axe principal doit reposer contre la barre
transversale du cadre en A (Figure 17).
La barre transversale empêche la table
de pivoter vers l'avant lorsque l'utilisateur
monte sur la plateforme pour pieds. Si
l'axe principal ne repose pas sur la barre
transversale tel qu'illustré sur la Figure 17
cela signifie que le dossier a été monté à
l'envers sur le cadre en A, cela doit être
corrigé avant toute utilisation.
Teeter Hang Ups • Contour L3
ASSEMBLY/ MONTAGE/ MONTAJE
Paso Seis
Introduzca la barra principal (NX-1630)
dentro la cama de la tabla (NX-1300)
• Asegúrese de que el cuadro en A esté
completamente abierto y trabado en los
brazos extensibles.
• Rote el respaldo a su posición de uso
(Figura 16).
• Afloje la perilla de fijación del eje principal
en la base del alojamiento del eje principal.
• Con los ajustes de estatura grabados en la
barra principal viendo hacia arriba, deslice
el extremo de la barra principal en la
cubierta para la barra principal en la cama
de la tabla (Figura 17).
• Jale hacia afuera la clavija de seguridad
del seleccionador de altura para permitir
que la barra principal se deslice hacia
adentro lo más posible, luego, libere el
pasador para trabarlo en un orificio. (Vea
el Manual del Usuario para ajustar la
estatura adecuadamente antes de usarse).
NOTA: La perilla anti-vibración es un
accesorio opcional que le ayuda a
prevenir un ligero movimiento en la tabla
mientras Usted se invierte. La seguridad
del producto no se compromete si usted
decide no apretar la perilla.
• La barra principal debe descansar sobre el
travesaño de la estructura A (Figura 17). El
travesaño previene que la tabla gire hacia
adelante cuando el usuario se para sobre
la plataforma para los pies. Si la barra
principal no descansa en el travesaño
como se muestra en la Figura 17 entonces
la cama de la tabla se ha montado al revés
en la estructura A y esto deberá corregirse
antes usar el equipo.
