INSTALLATION DE LA PLAQUE DE RUE
M

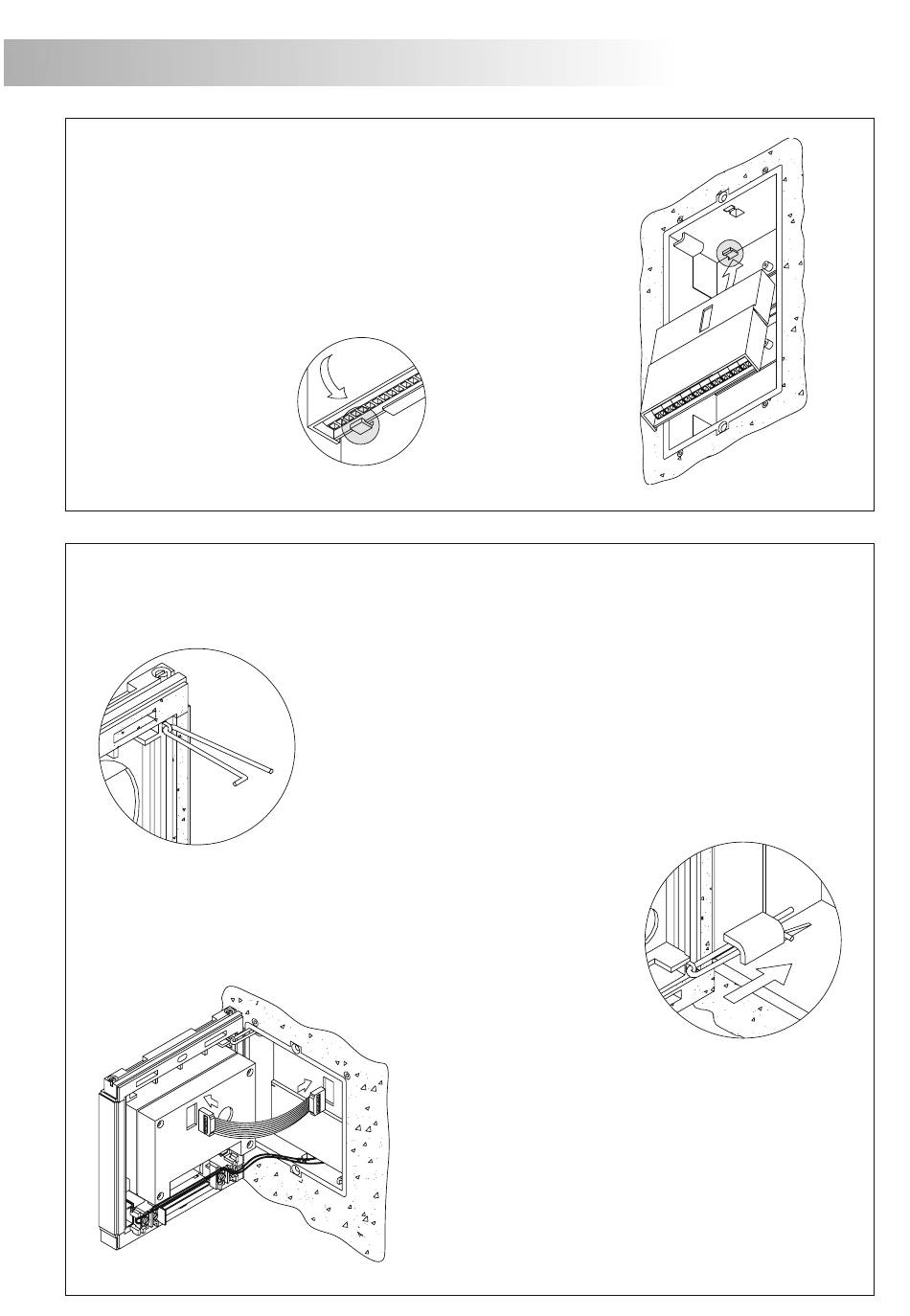

ise en place du circuit microprocesseur EL500SE.
Le circuit EL500SE se fixe dans la partie supérieure du boîtier
d'encastrement. Pour ce faire, introduire le circuit dans les
supports de fixation supérieure (1) du boîtier. Puis, emboîter la
partie inférieure dans les supports inférieurs (2) en exerçant
une forte pression sur le circuit imprimé.
Pour fixer la plaque de rue au boîtier
2
F
ixation de la plaque de rue sur le boîtier d'encastrement.
Déterminer le sens d'ouverture de la plaque de rue. Positionner les deux
tiges charnières, qui doivent être passées dans les fixations
métalliques se trouvant aux extrémités des têtes, comme indiqué sur
le dessin. Si les tiges charnières sont placées dans les fixations
inférieures, l'ouverture du portier s'effectuera vers le bas; si elles sont
placées dans les fixations droites, le portier s'ouvrira de gauche à
droite.
d'encastrement, introduire les deux tiges
charnières dans les passants du boîtier
d'encastrement, prévus à cet effet.
Connecter le groupe phonique au
circuit microprocesseur EL500SE
au moyen du câble plat fourni.
