MS2N
7.3
Montage des éléments de
transmission
REMARQUE
Dommage moteur suite à des coups sur l'arbre
moteur
Ne pas taper sur l'extrémité de l'arbre et ne pas
dépasser les forces axiales et radiales admissi-
bles du moteur.
Ne monter ou démonter les éléments de trans-
mission, tels que les poulies et les coupleurs,
qu'avec des dispositifs appropriés, en les chauf-
fant légèrement si nécessaire.
•
Evitez des tensions de courroie non autori-
sées. Respectez les forces radiales et axiales
admissibles indiquées dans les notes explica-
tives de la conception.
•
L'état d'équilibrage de l'élément de transmis-
sion doit être accordé à l'équilibrage des
moteurs.
Montage

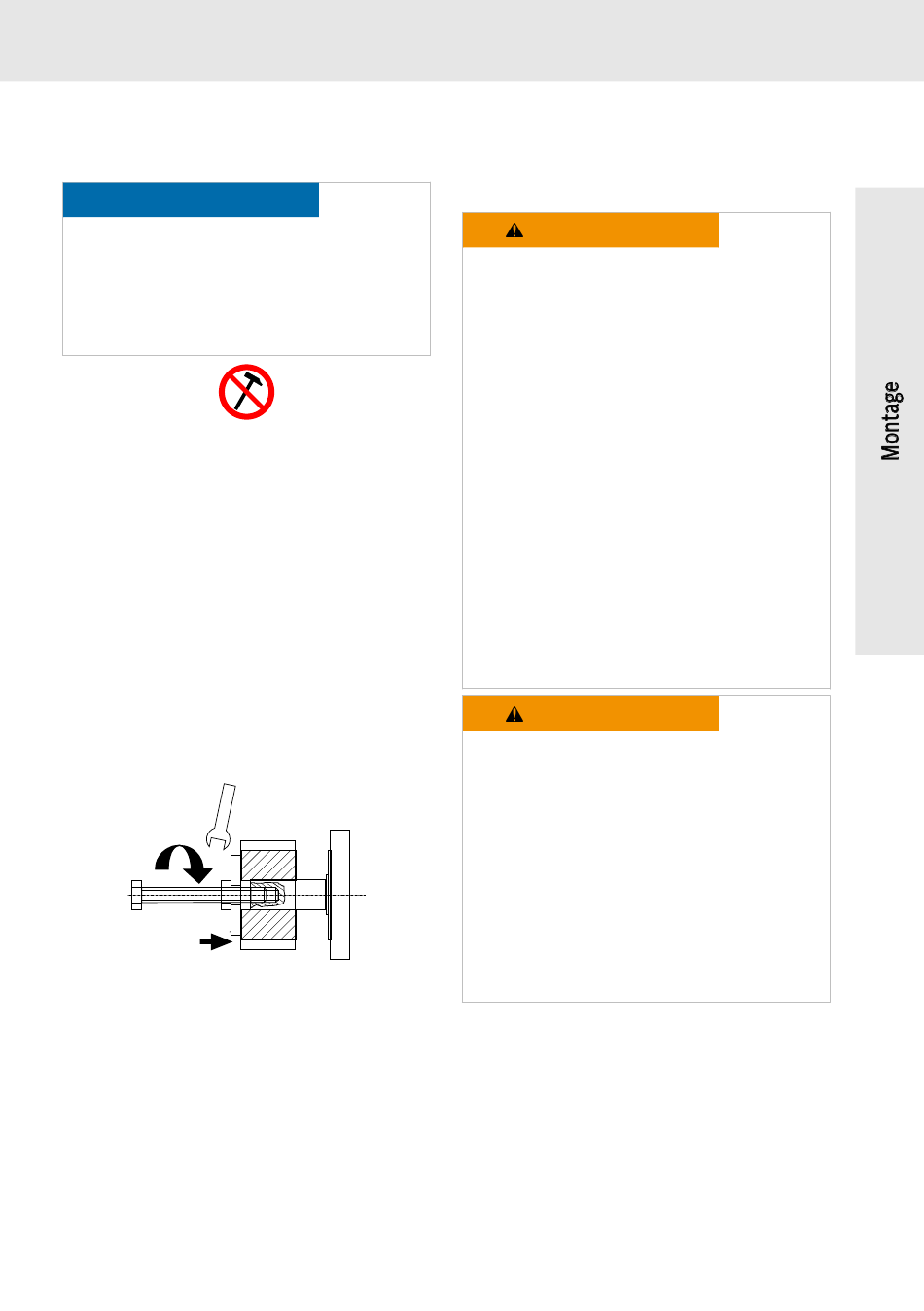

Fig. 10 : Monter l'élément de transmission
•
Pour le montage des éléments de transmis-
sion utilisez le trou de centrage. Pour des
informations détaillées sur les trous de fixa-
tion, voir les cotes.
•
Chauffer éventuellement l'élément de trans-
mission.
R911372192, Édition 05
7.4
Raccordement électrique
7.4.1
Consignes générales sur le
raccordement électrique
AVERTISSEMENT
Danger de mort en raison de la tension élec-
trique! Danger de mort pendant l'exécution de
travaux à proximité de pièces sous tension.
−
Les interventions sur l'installation élec-
trique sont réservées aux électriciens
professionnels. L'utilisation d'outils d'élec-
tricien (outils VDE [Verband Deutscher Elek-
trotechniker, Association des électrotechni-
ciens allemands]) est impérative.
−
Déconnexion (également du circuit
électrique auxiliaire).
−
Protéger l'appareil contre la remise
sous tension.
−
Vérifier la mise hors tension.
−
Mettre à la terre et court-circuiter.
−
Couvrir ou bloquer l'accès aux pièces
voisines sous tension.
AVERTISSEMENT
Haute tension électrique! Danger de mort et ris-
ques de blessures par décharge électrique.
Les moteurs excités par un aimant permanent
génèrent, lorsque le rotor tourne, une tension
> 60 V aux raccordements électriques du
moteur.
Exécuter uniquement les travaux lorsque le
moteur est arrêté.
Ne brancher ou débrancher des connecteurs
enfichables qu'en l'absence de tension.
37 / 78
Raccordement électrique
Bosch Rexroth AG
