Notice d'installation
Champ de cuisson à induction
GK46TIMPS | GK47TIMPS
Conseils généraux d'installation
▪ Le plan de travail doit être plan pour assurer l'étanchéité nécessaire contre l'infiltration de liquides.
▪ Afin de garantir une bonne aération, il doit y avoir un espace d'une hauteur d'au moins 10 mm sous l'appareil.
▪ Pour l'élément encastré en dessous, un élément de meuble d'au moins 900 mm de large est recommandé.

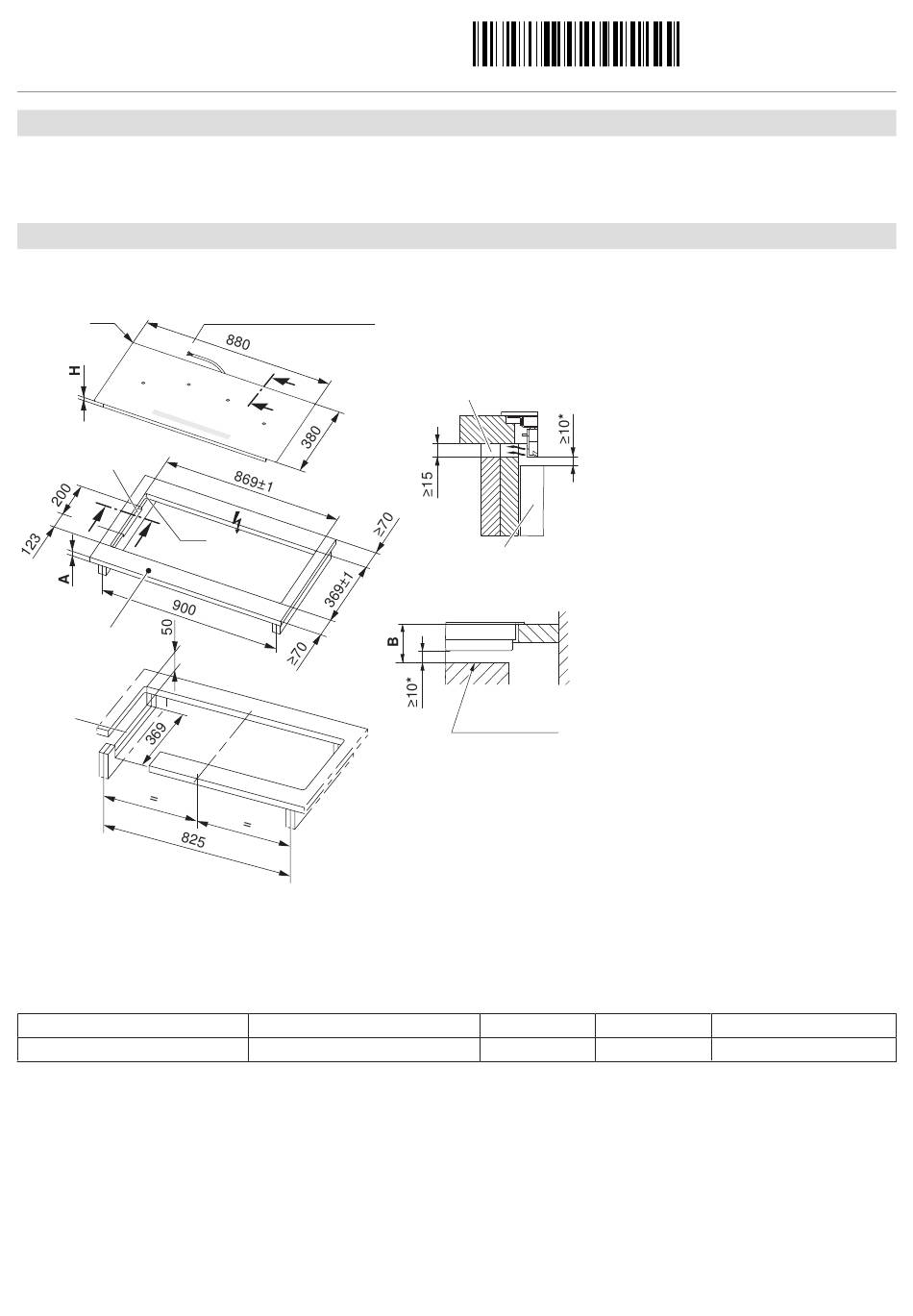

Encastrement superposé
L'agencement des plaques du champ de cuisson à encastrer peut être différent du champ de cuisson représenté!
GK46TIMPSZ, GK47TIMPSZ
Ri
1
W
Ra
W
2
1
* L'espace libre est impératif!
1 Découpes dans les parois latérales gauche/droite pour largeur de niche de 900 mm, nécessaires pour l'aération de l'ap-
pareil.
2 Les bords avant et arrière sont renforcés par le dessous. La largeur du bord est déterminée par le fabricant du revête-
ment en pierre. La largeur minimale du bord peut varier selon les caractéristiques de la pierre.
Type
GK46TIMPSZ, GK47TIMPSZ
A Epaisseur du plan de travail (en combinaison avec un four installé directement dessous)
B Dégagement nécessaire pour l'échange en SAV
H Dimension mesurée du bord supérieur du plan de travail au bord inférieur du champ de cuisson (ouverture de ventilation)
Rayons d'angle de l'appareil
Ri
Installation
1. Établir une ouverture d'encastrement précise.
2. Placer l'appareil dans l'ouverture d'encastrement avec minutie et l'appuyer bien à plat contre le plan de travail.
Longueur de câble 1,7 m
Y
Y
A au gré du fabricant
≥30 mm
1 W - W
Tiroir/meuble
Y – Y
Tiroir/meuble
B
≥61 mm
Rayons d'angle extérieurs de la découpe
Ra
3
1021073-R01
29.11.2016
H Rayon d'angle Ra/Ri
51 mm 5/1,5 mm
