14. Fonctions de base du DEI

Synchronisation d'horloge
Le sélecteur de source de synchronisation d'horloge permet
de sélectionner une source commune de temps absolu pour
le DEI lorsque celui-ci fait partie d'un système de de
protection. Cela permet de comparer les données
d'événement et de perturbation entre tous les DEI d'un
système d'automatisation de poste.

15. Interface homme-machine (IHM)

Interface homme-machine
L'IHM locale est divisée en zones dotées de fonctionnalités
différentes.
• Voyants LED de signalisation d'état.
• Voyants LED d'alarme au nombre de 15 (6 rouges et 9
jaunes) avec une étiquette pouvant être imprimée par
l'utilisateur. Tous les voyants LED sont configurables
avec l'outil PCM600.
• Écran à cristaux liquides (LCD).
• Clavier à boutons-poussoirs pour le contrôle et la
navigation, commutateur de sélection entre commande
locale et commande à distance, et bouton de
réinitialisation.
• Port de communication RJ 45 isolé.
IEC05000056-LITEN V1 FR

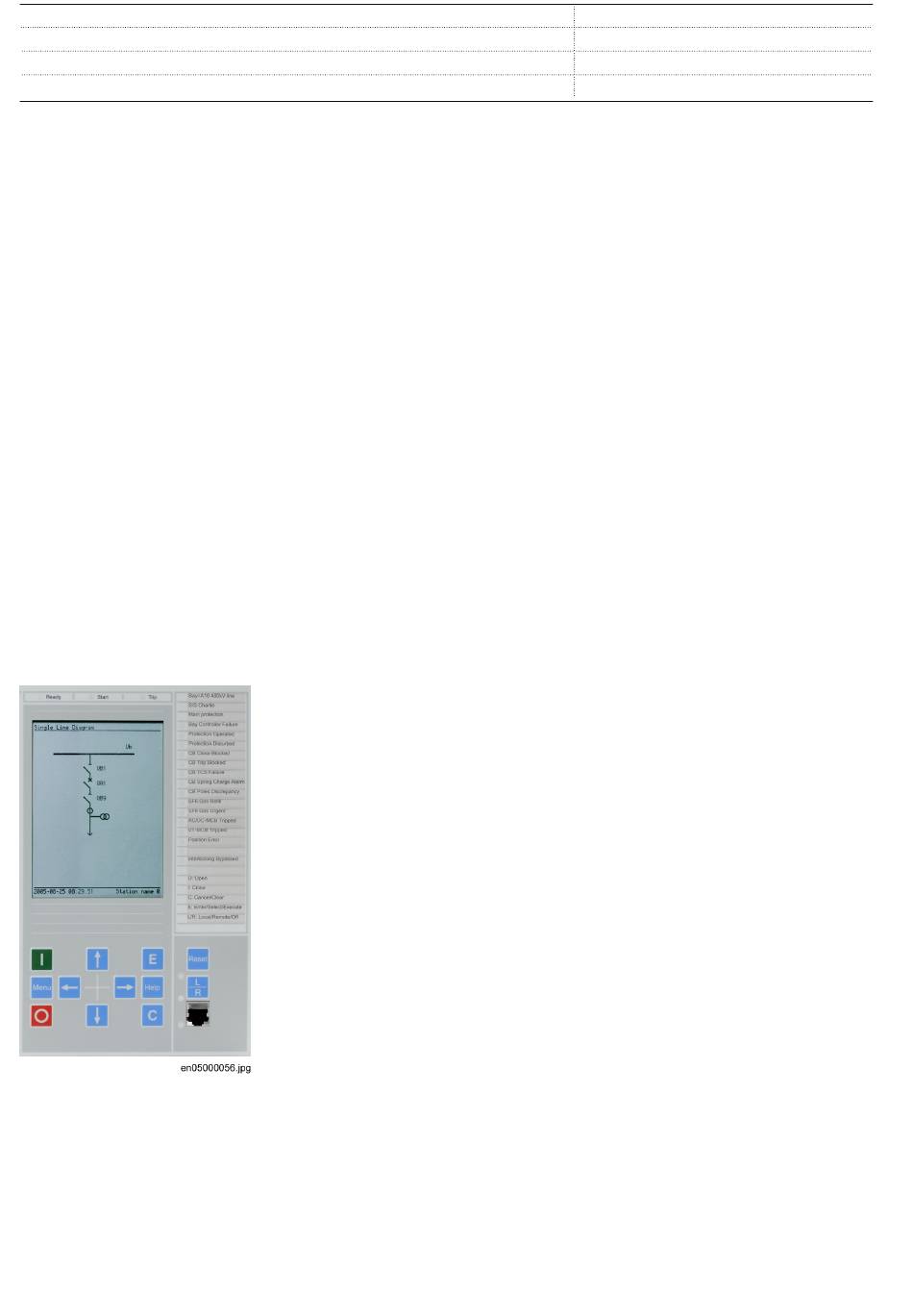

Figure 1. HMI graphique moyen, 15 objets contrôlables
20

16. Communication interne du poste

Présentation
Chaque DEI comprend une interface de communication qui
permet sa connexion à un ou plusieurs systèmes ou
équipements de poste électrique, par le biais du bus de
communication du système de contrôle-commande
numérique du poste électrique (automatisation du poste
électrique, SA) par le biais du bus de communication du
système de surveillance du poste électrique (surveillance de
poste électrique, SM).
Les protocoles de communication suivants sont disponibles :
• Protocole de communication CEI 61850-8-1
• Protocole de communication LON
• Protocole de communication SPA ou CEI 60870-5-103
• Protocole de communication DNP3.0
En théorie, il est possible de combiner divers protocoles dans
le même DEI.
Protocole de communication CEI 61850-8-1
Le DEI est équipé à l'arrière de ports Ethernet optiques
simples ou doubles (sensibles à l'ordre) pour les
communications du bus de poste CEI 61850-8-1. La
communication CEI 61850-8-1 est également possible via le
port Ethernet optique situé en face avant. Le protocole
CEI 61850-8-1 permet à des dispositifs électriques
intelligents (DEI) de différents constructeurs d'échanger des
informations et de simplifier l'ingénierie du système. Il permet
également la communication de point à point via des
messages GOOSE. Le chargement de fichiers de perturbation
est possible.
Communication sérielle, LON
Les postes existants avec LON pour le bus au niveau poste
fourni par ABB peuvent être étendus par l'usage de l'interface
LON optique. Cela permet une fonctionnalité SA complète
comprenant une messagerie d'égal à égal et une coopération
entre les DEI ABB existants et le nouveau DEI 670.
Protocole de communication SPA
Une simple porte en verre ou en plastique est fournie pour le
protocole SPA ABB. Elle permet d'étendre les systèmes
d'automatisation de poste électrique simples mais est
principalement utilisée pour les système de surveillance de
poste électrique SMS.
Protocole de communication CEI 60870-5-103
Une simple porte en verre ou en plastique est fournie pour la
norme CEI 60870-5-103. Elle permet de concevoir les
systèmes d'automatisation de poste électrique simples
incluant l'équipement de divers constructeurs. Le chargement
de fichiers de perturbation est possible.
Protocole de communication DNP3.0
Une porte électrique RS485 et une porte Ethernet optique
sont disponibles pour la communication DNP3.0. Une
