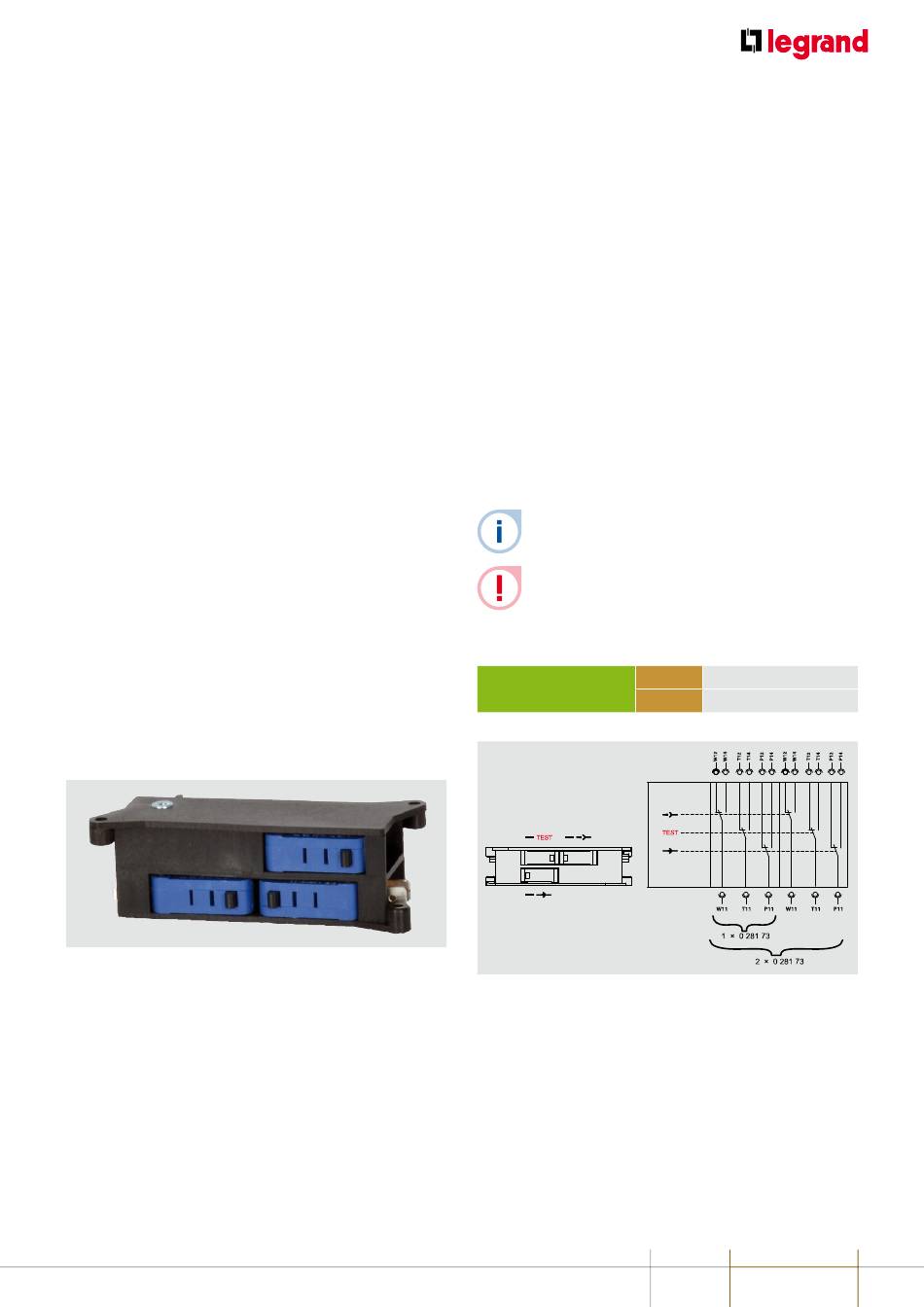

5- Contact
de signalisation
de position
embroché/
test/débroché
(réf. 0 281 73)
Ces contacts permettent de reporter à distance la position d'un
DMX³ débrochable dans sa base : « embroché », « test » ou
« débroché ».
Chaque contact a une fonction précise qui ne peut pas être
modifiée.
Le bloc comporte 3 contacts : 1 pour la présence du DMX³ dans
la base (« embroché »), 1 pour la position « test » et 1 pour la
position « embrochée ».
Ces contacts sont du type inverseur (NO-NF) à contact sec (libre
de potentiel). Il est possible d'installer au maximum 2 blocs de
contacts par DMX³ débrochable (donc 2 contacts par position
maximum).
Le câblage au niveau des contacts est déjà réalisé, les extrémités
des câbles peuvent être reliés sur un bornier externe.
La longueur des câbles sortant de la base est de
1400 mm. Leur section est de 0,5 mm².
Si la base est équipée d'un bouton de blocage réf.
0 281 87, il est impossible d'installer un 2
0 281 73 sur la partie droite de la base (vue de face).
CARACTÉRISTIQUES TECHNIQUES
DC
Tension nominale (Uc)
AC
■ Implantation et principe de câblage
contact réf.
ème
250V 0.3A
250V 16A
