fr | Présentation du système
2
Présentation du système
2.1
Configuration des détecteurs
1
2
3
4
5
6
2.2
Description fonctionnelle de la technologie des capteurs
2.2.1
Capteur optique (détecteur de fumée)
Ce capteur optique utilise la méthode de dispersion de la lumière.
La lumière d'un voyant DEL est envoyée dans la chambre de mesure (reportez-vous à la
Figure 2.1, élément 1) et absorbée par la structure en labyrinthe. En cas d'incendie, la fumée
s'introduit dans la chambre de mesure. La lumière, dispersée par les particules de fumée,
atteint les photodiodes, qui convertissent la quantité de lumière incidente en un signal
électrique proportionnel.
Les détecteurs DO sont équipés d'un capteur double optique, qui utilise les différentes
longueurs d'onde infrarouges et de la lumière bleue (technologie Dual Ray). Il est ainsi
possible de détecter les incendies à un stade précoce. Même une quantité infime de fumée
(TF1) peut être détectée de manière fiable.
REMARQUE ! Sur le détecteur de fumée FAP-DO420, la décision d'alarme est basée sur une
combinaison intelligente des critères suivants :
–
–
–
2.2.2
Capteur thermique (détecteur de chaleur)
Une thermistance (reportez-vous à la Figure 2.1, élément 2) au sein d'un réseau de résistances
fait office de capteur thermique. Un convertisseur analogique-numérique mesure la tension,
qui est fonction de la température, à intervalles réguliers.
Selon la catégorie de détecteur spécifiée, le capteur thermique déclenche l'état d'alarme en
cas de dépassement de la température maximale de 54 ou 69 °C (thermomaximum) ou de
hausse de la température d'une valeur définie dans un temps spécifié (thermodifférentiel).
F.01U.003.448 | 8.0 | 2011.10
Chambre de détermination de l'opacité
des fumées avec capteur optique
Capteur thermique
Capteur chimique (couvert sur
l'illustration)
Témoin lumineux
Carte de circuit imprimé avec circuit
électronique d'analyse
MS 400/MS 400 B - Socle de détecteur
Niveau de densité de la fumée
Vitesse d'augmentation du niveau de densité de la fumée
Taille des particules de fumée, mesurée à l'aide de la technologie Bi-Rayon
Guide d'utilisation
Détecteurs automatiques d'incendie
version LSN improved version
4
2
5

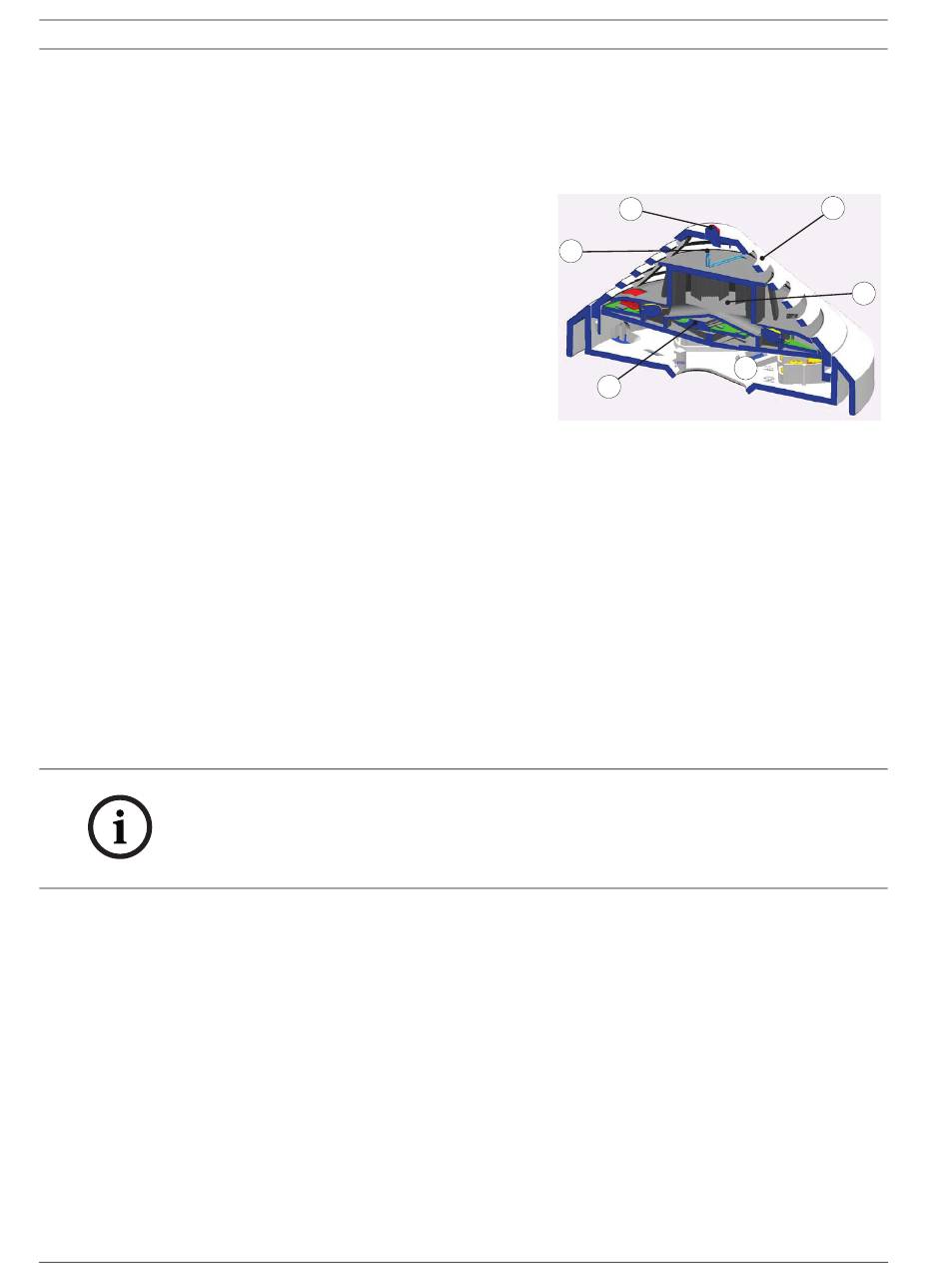

Figure 2.1 Configuration des détecteurs
Bosch Sicherheitssysteme GmbH
3
1
6
