Aperçu Produit; Dimensions; Dimensions Des Modèles De Pompe À Chaleur 5 Or-S, 7 Or-S, 9 Or-S - Bosch Compress 7001i AW Notice D'installation

Description du produit
3.5 Aperçu produit

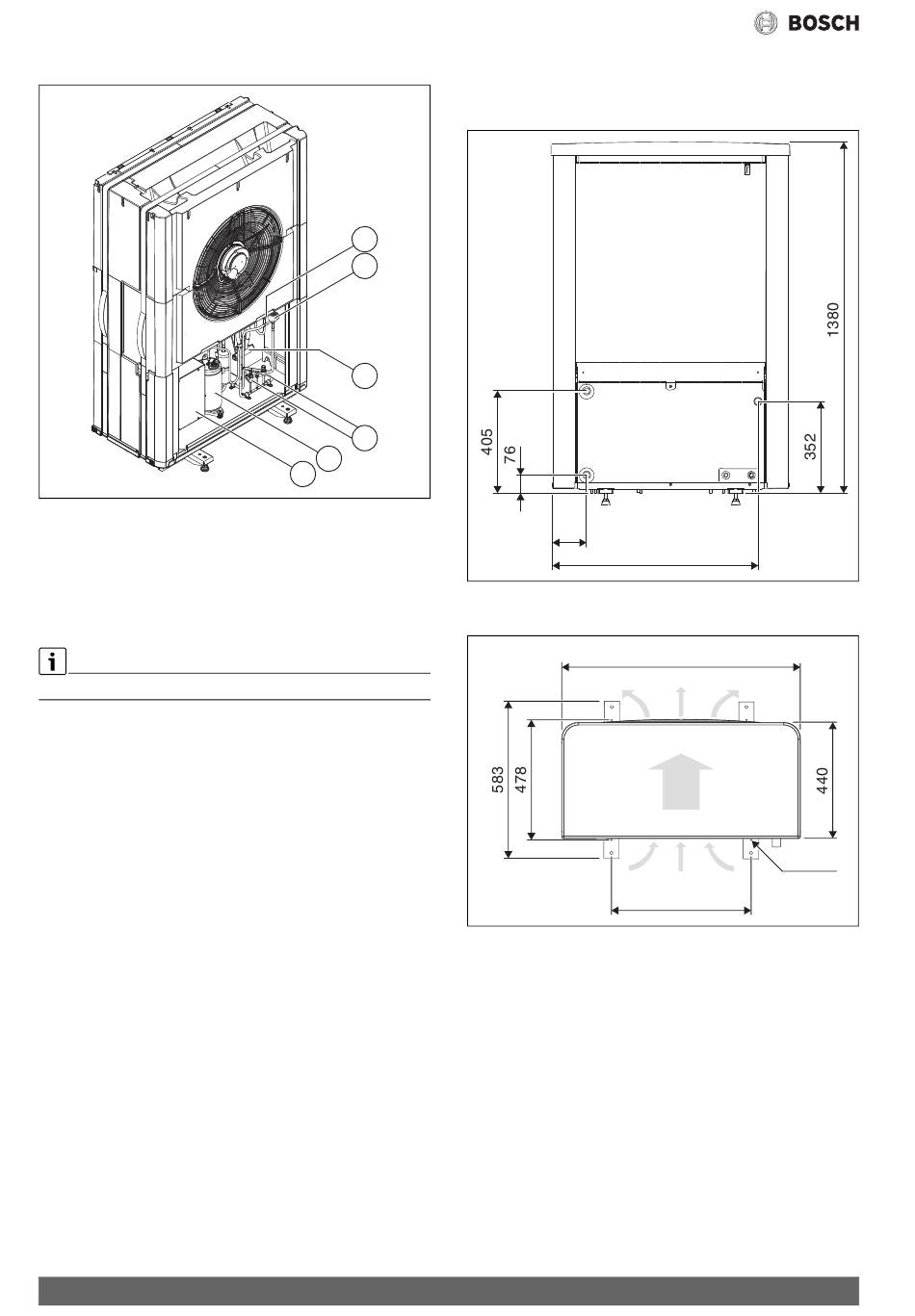

Fig. 3 Aperçu produit
[1] Détendeur électronique VR1
[2] Détendeur électronique VR0
[3] Vanne 4 voies
[4] Pressostat / sonde de pression
[5] Compresseur
[6] Inverseur
Description valable pour toutes les tailles.
6
3.6
3.6.1
1
2
3
4
5
6
Fig. 4
Fig. 5

Dimensions

Dimensions des modèles de pompe à chaleur 5 OR-S, 7 OR-
S, 9 OR-S
99
836
Dimensions et raccordements des modèles de pompe à chaleur
5 OR-S–9 OR-S, partie arrière
930
510
Dimensions des modèles de pompe à chaleur 5 OR-S–9 OR-S,
vue du dessus
Compress 7001i AW – 6721824656 (2022/03)
ø10,5
