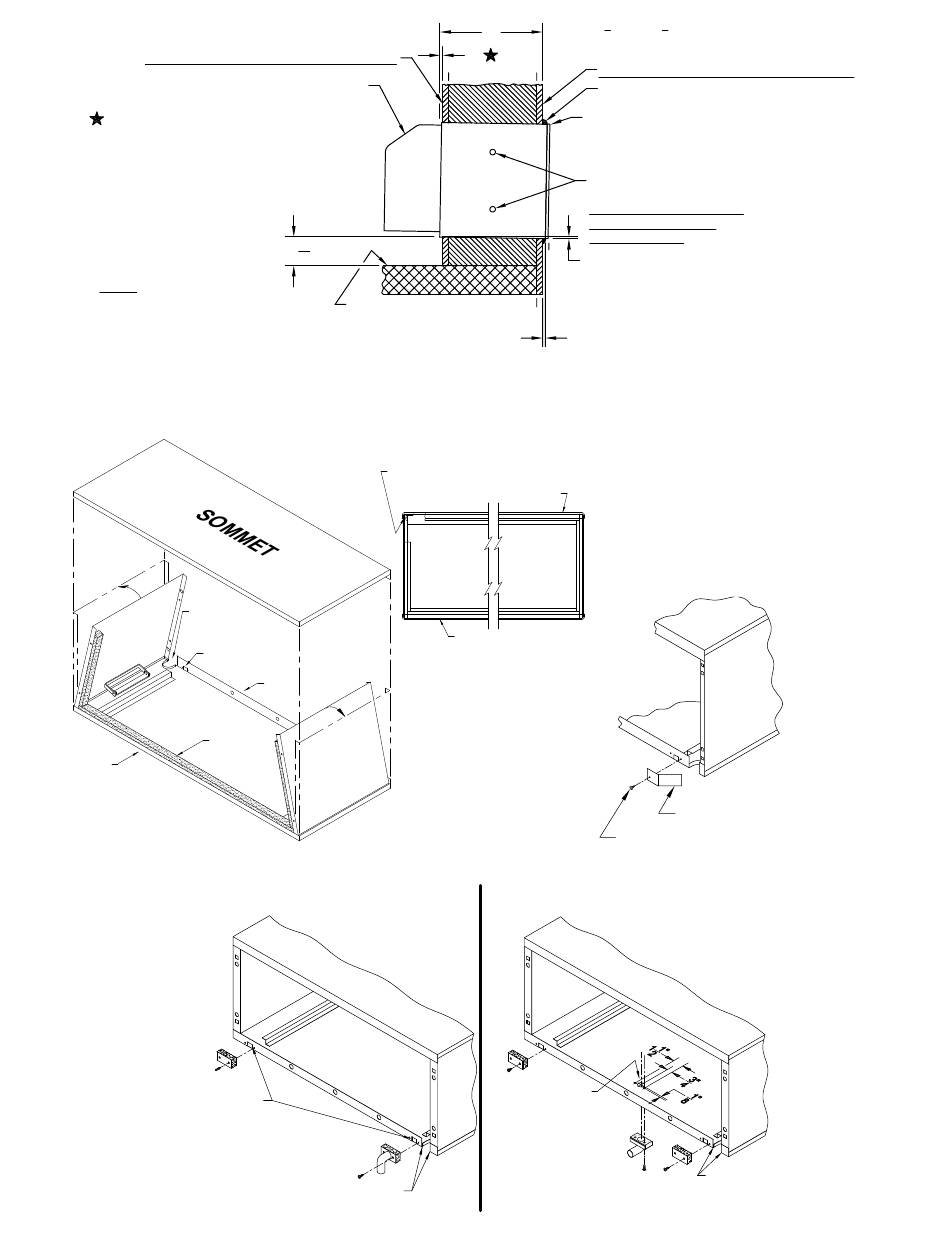

SURFACE DE FINITION DU MUR INTÉRIEUR
AVANT DE LA CAISSE
X = DIMENSIONS NÉCESSAIRE
POUR QUE LA GAINE SOIT EN
AFFLEUREMENT AVEC LA
MOULURE OU LA GARNITURE
DE FINITION, OU BIEN
DISTANCE DE PROJECTION,
DÉSIRÉE DE LA GAINE À
L'INTÉRIEUR DE LA PIÉCE,
AU-DELÀ DE LA SURFACE
DE FINITION DU MUR
INTÉRIEUR.
NOTE: SI LA GAINE DOIT ÊNTRE
EN AFFLEUREMENT ACEC LA
SURFACE DE FINITION DU MUR
INTÉRIEUR, ON A X=0.
INSTALLATION MURALE-RACCORDEMENT PAR L'AVANT Á LA CANALISATION DE GAZ
ENCOCHE POUR
CONNECTION
OPTIONELLE EN
ARRIÉRE DU GAZ
VEILLER À PLACER
LES TROUS DE
DRAINAGE À
L'EXTÉRIEUR
ARRIÈRE
JOINT
AVANT
ENSEMBLE TUBE DE VIDANGE INSTALLÉ SUR BRIDE
ARRIÈRE DE CAISSON MURAL
TROUS DE DRAINAGE PRIMAIRES,
POUR L'ÉVACUATIO DU CONDENSAT
À L'EXTÉRIEUR DU BÂTIMENT
LORSQUE L'ENSEMBLE DE DRAINAGE
ACCESSOIRE N'EST PAS UTILISÉ.
1"
3
(MIN.)
2
SURFACE DE FINITION DU
PLANCHER, OU SURFACE
SUPÉRIEURE DU TAPIS
INSTALLATION MURALE-RACCORDEMENT PAR
Figure 5
L'AVANT À LA CANALISATION DE GAZ
INSÉRER LES CÔTÉS ENTRE LE REBORD
SUPÉRIEUR ET LA CORNIÈRE DE RETENUE
Figure 6
CALFEUTRER (ÉTANCHÉITÉ
À L'EAU NÉCESSAIRE)
Figure 7
3
Y" = 14
- ( X" +
Y"
4
X"
SURFACE DE FINITION DU MUR EXTÉRIEUR
CALFEUTRER AUTOUR DE LA GAINE MURALE
GRILLE ARRIÉRE
TROUS DE MONTAGE ET VIS
(PAR L'INSTALLATEUR).
NE PERCER AUCON TROU
DANS LE FOND DE LA
GAINE MURALE.
PENTE DE 1/4 PO
VERS L'EXTÉRIEUR
MINIMUM 1 5/8 PO
(PROJECTION AU-DELA
DU MUR EXTÉRIEUR)
SOMMET DE LA GAINE
FOND ET CÔTÉS DE LA GAINE
VIS N° 8 X 1/2 PO
NOTE: POUR CETTE CONFIGURATION D'INSTALLATION,
LA GAINE MURALE DOIT DÉPASSER DU MUR, DE 1 1/8
PO OU PLUS.
IDENTIFIER LE TROU DE
DRAINAGE AU FOND DE
LA GAINE MURAL; IL DEVRA
ÊTRE À L'EXTÉRIEUR DU
BÂTIMENT. À L'EMPLACEMENT
CHOISI, MARQUER ET PERCER
UN TROU DE 9/16 PO ET DEUX
TROUS DE 1/8 PO (VOIR
L'ILLUSTRATION)
5
1
)
4
PLAQUE D'OBSTRUCTION
(POUR DISEAUX)
Figure 6A
CALFEUTRER (ÉTANCHÉITÉ
À L'EAU NÉCESSAIRE)
