4.
Lors de l'installation sous une fentre, l'installateur doit tenir compte du risque de perturbation de l'écoulement de l'air déchargé par
des rideaux, et adopter les mesures appropriées pour éliminer ces perturbations.
5.
Lors de l'installation de la chemise murale au cours des phases préliminaires de la construction, l'installateur doit tenir compte de la
pose ultérieure de panneaux de gypse ou autres finitions intérieures sur le mur. (Voir figures 4 et 5).
6.
Avant d'installer la chemise murale, on doit définir le processus d'évacuation du condensat qui s'y accumulera. Deux méthodes
sont disponibles:
a. Écoulement libre (extérieur) - Il s'agit d'une méthode généralement acceptable; le condensat s'écoule de la chemise de
garnissage du mur par trois trous d'évacuation à l'extérieur, et s'égoutte sur le sol à l'extérieur (voir figure 6). La conception
du ventilateur du condenseur lui permet de provoquer l'évaporation d'une quantité normale de condensat sur l'échangeur de
chaleur du condenseur.
b. Ensembles de drainage - On recommande l'emploi d'un ensemble de drainage pour produire un drainage positif lorsque ceci est
spécifié ou exigé par un code, ou lorsqu'il y aura beaucoup de condensat du fait d'une humidité extrème pendant une période
prolongée. L'ensemble de drainage peut être installé à l'extérieur sur la bride arrière de la gaine murale, ou sous la gaine murale
à l'extérieur du bâtiment (voir la figure 7). Le condensat peut ainsi facilement s'écouler jusqu'au sol ou être acheminé par un tube
jusqu'au point désiré. Les ensembles de drainage sont conçus pour l'emploi de tubes de cuivre de φ ext.1/2 po.
REMARQUE: Le fonctionnement normal de l'appareil peut ne pas provoquer l'évacuation totale d'un excès d'eau de pluie qui pénétrerait
dans l'appareil par la grille extérieure. Une quantité excessive d'eau de pluie s'écoulera par les trous de drainage à relief qu'on trouve à
l'arrière de la chemise murale.
7.
Après avoir choisi l'emplacement d'installation de la chemise de garnissage, inspecter le mur et le plancher pour vérifier l'absence
de fils électriques dissimulés, canalisation de propane ou autre gaz ou liquide inflammable, conduit, solive ou poteau de charpente
susceptibles d'entraver l'installation correcte ou le fonctionnement en sécurité de l'appareil, ou l'installation correcte des canalisations
d'arrivée de gaz et du câble d'alimentation électrique.
8.
Le panneau avant de la caisse est expédié avec le châssis. Pour garantir la sécurité et la qualité du montage, on fixe les brides
latérales du châssis à la chemise murale depuis l'intérieur de la pièce.
TRAVERSE
(LINTEAU D'ACIER POUR
UN MUR DE BRIQUE)
1"
42
MIN.
4
SURFACE DE FINITION DU PLANCHER

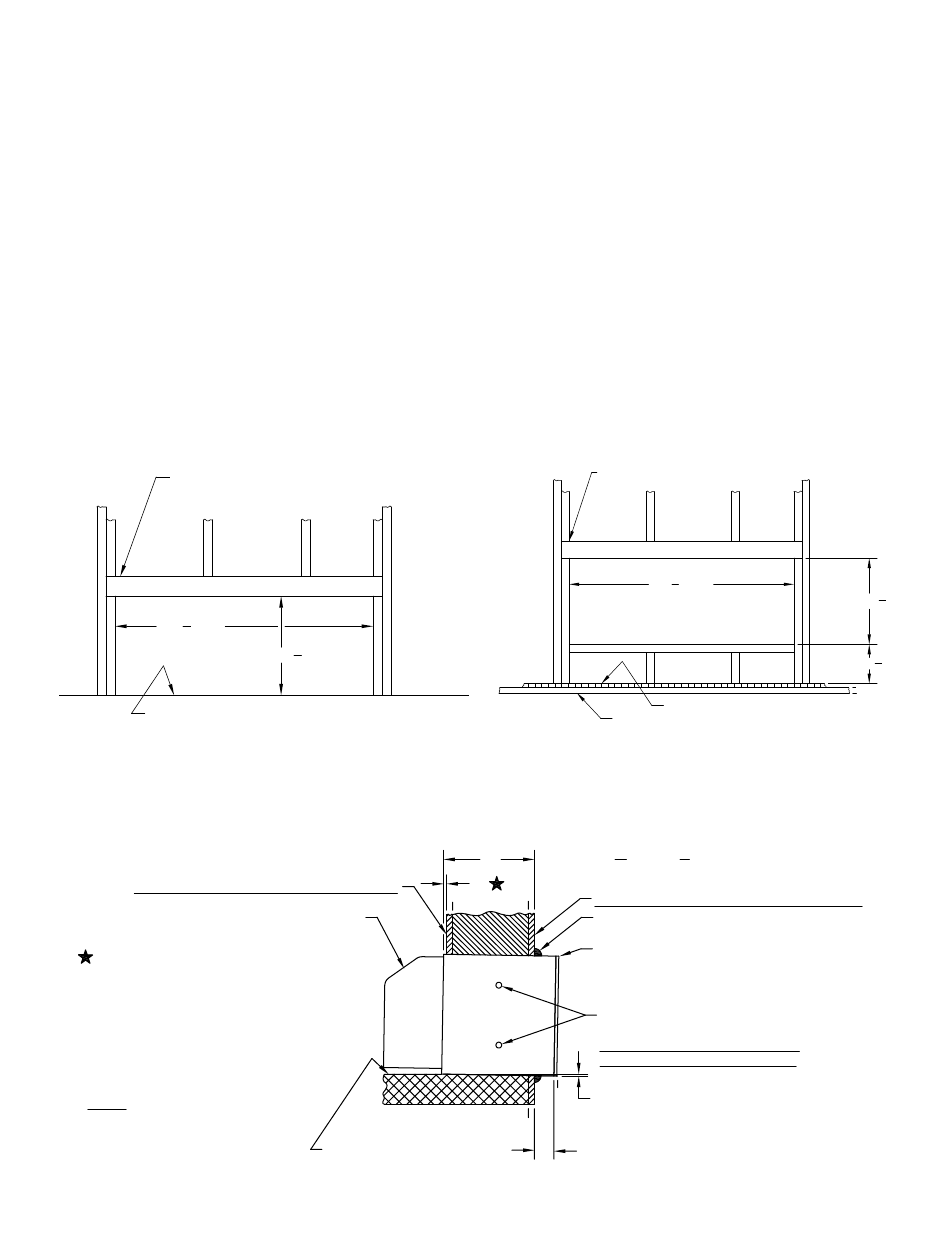

DIMENSIONS DE L'ENCADREMENT POUR LA GAINE MURALE
DIMENSIONS DE L'ENCADREMENT POUR LA GAINE MURALE
POUR APPAREILS AVEC CONNECTION DE GAS Á L'ARRIÉRE
POUR APPAREILS AVEC CONNECTION DE GAS À L'ARRIÈRE
NOTE: L'APPAREIL EST HOMOLOGUÉ P0UR L'INSTALLATION AVEC DISTANCE DE SÉPARATION NULLE ENETRE LES MATIÈRES COMBUSTIBLES ET LE
SOMMET, LES CÔTÉS ET LE FOND. EN CE QUI CONCERNE LES FACES AVANT ET ARRIÈRE, IL NE DOIT Y AVOIR AUCUN MATÉRIAU COMBUSTIBLE OU NON-
SURFACE DE FINITION DU MUR INTÉRIEUR
X=DIMENSIONS NÉCESSAIRE POUR
QUE LA GAINE SOIT EN
AFFLEUREMENT AVEC LA MOULURE
OU LA GERNITURE DE FINITION, OU
BIEN DISTANCE DE PROJECTION
DÉSIRÉE DE LA GAINE À
L'INTÉRIEUR DE LA PIÉCE, AU-DELÀ
DE LA SURFACE DE FINITION DU
MUR INTÉRIEUR.
NOTE: SI LA GAINE DOIT ÊTRE EN
AFFLEUREMENT AVEC LA
SURFACE DE FINITION DU MUR
INTÉRIEUR, ON A X=0.
INSTALLATION MURALE-RACCORDEMENT PAR L'ARRIÉRE Á LA CANALISATION DE GAZ
Suburban DynaLine Owner's Manual 04/2021 Rev.4
1"
16
MIN.
4
Figure 2
COMBUSTIBLE À L'AVANT OU A L'ARRIÈRE DE L'OUVERTURE.
AVANT DE LA CAISSE
SURFACE DE FINITION DU
PLANCHER, OU SURFACE
SUPÉRIEURE DU TAPIS
INSTALLLATION MURALE-RACCORDEMENT
PAR L'ARRIÈRE À LA CANALISATION DE GAZ
TAVERSE (LINTEAU D'ACIER POUR UN MUR DE BRIQUE)
SOUS-PLANCHER
DIMENSIONS DE L'ENCADREMENT POUR LA GAINE MURALE
DIMENSIONS DE L'ENCADREMENT POUR LA GAINE MURALE
POUR APPAREILS AVEC CONNECTION DE GAS À L'AVANT
POUR APPAREILS AVEC CONNECTION DE GAS Á L'AVANT
NOTE: L'APPAREIL EST HOMOLOGUÉ P0UR L'INSTALLATION AVEC DISTANCE DE
SÉPARATION NULLE ENETRE LES MATIÈRES COMBUSTIBLES ET LE SOMMET, LES
CÔTÉS ET LE FOND. EN CE QUI CONCERNE LES FACES AVANT ET ARRIÈRE, IL
NE DOIT Y AVOIR AUCUN MATÉRIAU COMBUSTIBLE OU NON-COMBUSTIBLE À
L'AVANT OU A L'ARRIÈRE DE L'OUVERTURE.
3
Y" = 14
Y"
4
X"
SURFACE DE FINITION DU MUR EXTÉRIEUR
CALFEUTRER AUTOUR DE LA GAINE MURALE
GRILLE ARRIÈRE
TROUS DE MONTAGE ET VIS
(PAR L'INSTALLATEUR).
NE PERCER AUCON TROU DANS
LE FOND DE LA GAINE MURALE.
PENTE DE 1/4 PO VERS L'EXTÉRIEUR
MINIMUM 1 5/8 PO
(PROJECTIOON AU-DELÀ
DU MUR EXTÉRIEUR)
Figure 4
4
1"
42
MIN.
4
SURFACE DE FINITION DU PLANCHER
Figure 3
5
- ( X" + 1
)
8
1"
16
MIN.
4
1"
3
MIN.
2
