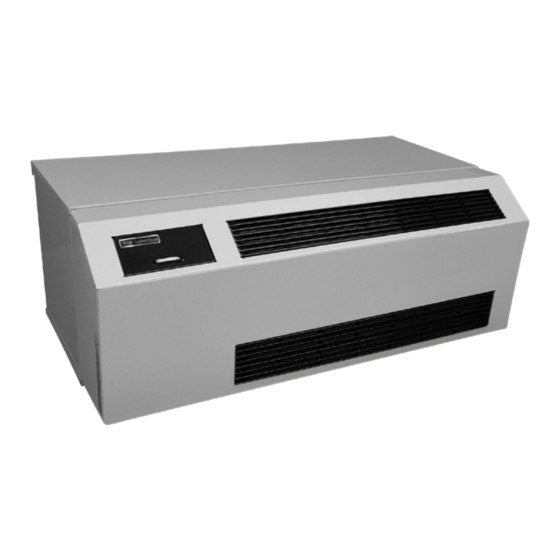

PACKAGED TERMINAL AIR CONDITIONER
MODELS: DYNA07AC • DYNA09AC • DYNA12AC • DYNA16AC
INSTALLATION, OPERATING AND SERVICE INSTRUCTIONS
This book contains instructions for installation and operation of your unit. Keep it in a safe place for ready reference.
Manufactured By:
Airxcel, Inc.
Suburban Applied Products
156 Seedling Drive.
Cordele, Georgia 31015
(229) 273-3636
www.SuburbanHVACproducts.com
If the information in these instructions are not followed exactly, a fire or explosion may result causing
property damage, personal injury or loss of life.
Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone in your building.
• Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.
• If you cannot reach a gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency or the gas supplier.
INSTALLER: Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.
Improper installation, adjustment, alteration, service or maintenance can cause property damage,
personal injury or loss of life. Refer to the installation instructions and/or owners manual provided with
this appliance. Installation and service must be performed by a qualified installer, service agency or
the gas supplier.
DynaLine3
OWNER'S MANUAL
Should you require further information, contact your dealer.
WARNING
WARNING
™
1
Suburban DynaLine Owner's Manual 04/2021 Rev.4
COMMERCIAL/INDUSTRIAL GROUP
Part Number 81758
