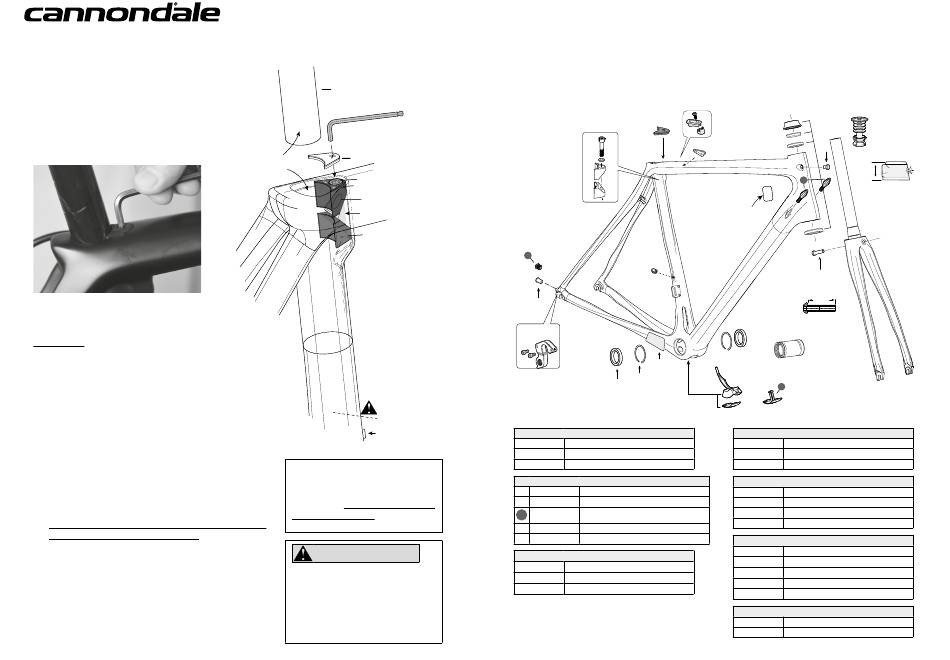

TIGE DE SELLE
Pour ajuster la hauteur de la selle :
1. insérez une clé Allen de 4 mm à travers le cache (1)
pour accéder au boulon (2) de blocage. Tournez dans
le sens contraire des aiguilles d'une montre pour
desserrer. Maintenez le cache en place pendant que
vous tournez ou que vous retirez la clé Allen.
2. Réglez la hauteur de selle et serrez le boulon de
blocage entre 5 et 6 N.m.5-6Nm, 44- 53 In Lbs.
Veuillez noter :
■
La tige de selle a un diamètre de 25,4 mm. N'utilisez pas
d'adaptateurs ni d'entretoises.
■
La PROFONDEUR MINIMALE D'INSERTION de la tige de selle est de
100 mm.
■ ■ La PROFONDEUR MAXIMALE D'INSERTION dans le cadre varie
en fonction de la taille du cadre. Ne laissez pas la tige de selle
venir en contact avec le bossage de fixation du porte-bidon. Ceci
provoquerait des dommages.
■ ■ de manière périodique, déposez la tige de selle et graissez le filetage
du boulon, la rondelle et les faces des coins avec de la graisse
standard pour vélos (évitez d'appliquer du gel carbone sur ces
parties).
Appliquez du gel carbone à l'intérieur du tube de selle et sur la
tige de selle avant d'insérer la tige de selle.
■ ■ Si le cache amovible (1) sort, poussez-le pour le remettre en place.
■ ■ Le coin central (a) ne peut pas être retiré. Si vous dévissiez
complètement le boulon (2), le coin supérieur (3) et le coin inférieur
(5) pourraient tomber dans le tube de selle. dans ce cas, retournez
le cadre pour faire sortir les cales. À moins que vous ne souhaitiez
déposer les pièces de blocage pour les nettoyer, il n'est pas
nécessaire de dévisser complètement le boulon.
10
25.4 mm - SEAT POST
4 mm
5-6 Nm,
44-53 InLbs
KF115/
1.
CARBON GEL
2.
3.
4.
(a)
5.
INSERT LIMIT
Vis de fixation
porte-bidon.
Pour plus d informations sur les tiges
de selle carbone, consultez la partie
"ANNEXE d. Soin et entretien des tiges de
selle carbone" dans le Guide d'utilisation
de votre vélo Cannondale.
AVERTISSEMENT
L'OPÉRATION DE COUPE DE LA TIGE DE SELLE
DOIT ÊTRE EFFECTUÉE UNIQUEMENT PAR UN
MÉCANICIEN VÉLO PROFESSIONNEL. . Une
opération de coupe de la tige de selle mal
effectuée peut occasionner des dommages et
causer un accident.
SYNAPSE Supplément au manuel du propriétaire - 129387.PDF
PIÈCES DE RECHANGE
Les kits de pièces de rechange suivants sont disponibles chez un concessionnaire Cannondale :
KP269/
KP301/
KP300/
KP063/
A
Shimano Code No.
Y7ET98030
KP302/
KP158/
KP304/
QC616/
KB6180/
KP299/
KP018/
FOURCHE
KP017/
KiT CoMP ASSy 23 6id EXPANdER
KP203/
KiT HEAdSET NEW SyNAPSE CRB / SUPERSiX EVo CRB
KP157/
KiT BRAKE BoLT 12 5MM
PIÈCES POUR CADRE
KP158/
KiT dER HANGER Rd CAAd10
KP224/
KiT GUidE BRAKE H-TUBE SUPERSiX EVo
A
KP298/
KiT di2 SyNAPSE PLUGS BB CoVER
KP299/
KiT SyNAPSE BB CABLE GUidE MECH.
KP302/
KiT dRoPoUT CABLE SToP (20X)
ACCESSOIRES DE CADRE
KF103/
KiT GUARd SCUFFGUARd 8PK
KF367/
KiT CH STAy PRoTECT SyNAPSE
KA048/
KiT QR SKEWER TRAiNER 130MM
KP017/
KP203/
oPTional
KP224/
HEadsET
sPacEr ligHT
30mm
A
C4FLHS30BLK
C4FLHS30WT
C4FLHS30BZ
KF103/
KP157/
12.5mm
KP010/
A
ENSEMBLE DE TIGE DE SELLE
KP300/
KiT SyNAPSE SEATPoST WEdGE ASSEMBLy
KP301/
KiT SyNAPSE WEdGE CoVER (10X)
KF115/
KiT GEL dyNAMiC CARBN SEATPoST
TIGE DE SELLE
C703011110
SEATPoST C2 25.4X350 15 BQ
C703011010
SEATPoST C2 25.4X350 00 BQ
C703011111
SEATPoST C3 25.4X350 15 BQ
C703011011
SEATPoST C3 25.4X350 00 BQ
BOîTIER DE PEDALIER
KB6180/
KiT BEARiNG BB Si 2PCS
KP018/
KiT BEARiNG BB Si CERAMiC 2PCS
QC616/
KiT CiRCLiPS (2) BB Si
KP010/
KiT AdAPTER SiBB To 73MM TAP
KP250/
KiT SPiNdLE-SL2 RoAd 109
OUTILS
KF368/
KiT TooL SiBB/73 AdP iNSTALL
KF366/
KiT TooL Si BB AdAPTER EXTRACT
11
