Paramétrage matériel
ANALOG INPUT SELECTION
0-10 V
0-20 mA
RTD

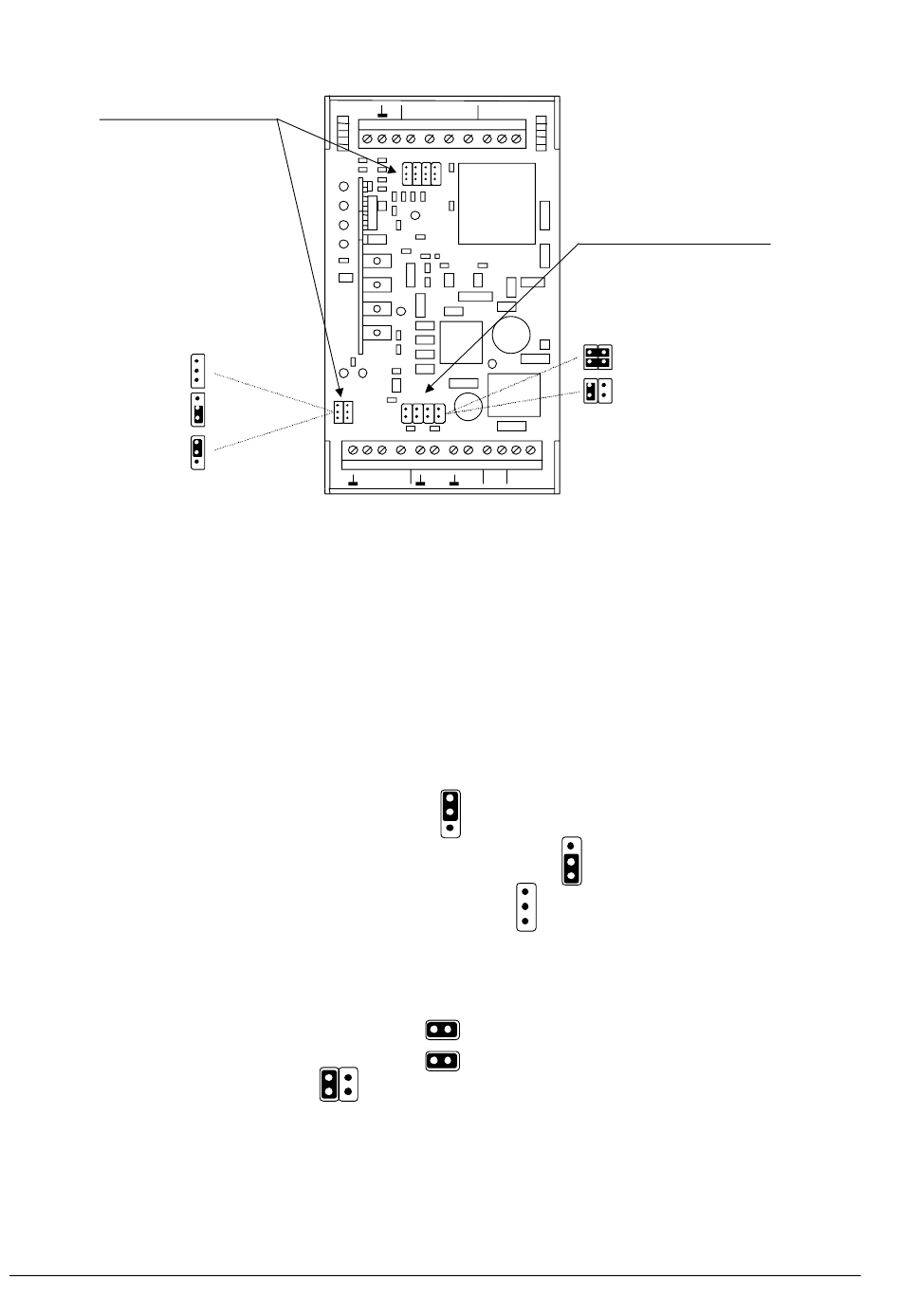

Détails des cavaliers
Remarque : Toutes les sélections par cavaliers doivent être effectuées avant l'installation du module et avant
la mise sous tension du module.
Pour les sélections par cavalier, procédez de la façon suivante :
1. Retirez le couvercle du module.
2. Sélectionnez le type d'entrée analogique (cavaliers JP1, JP2, JP3, JP4,JP5 et JP6) en utilisant les positions
des cavaliers, comme suit
(voir figure ci-dessus) :
•
Une par sortie dans la position respective RTD
•
Une par entrée dans la position respective des entrées 0-20 mA
•
Retirez complètement le cavalier pour sélectionner 0-10 V
Un maximum de 30 mA est disponible depuis l'alimentation 15V du module.
3. Sélectionnez le type de sortie analogique (cavaliers JP7 et JP8) en utilisant les positions des cavaliers, comme
suit (voir la figure ci-dessus) :
•
Deux cavaliers sont nécessaires pour 0-20 mA
•
Un cavalier pour la sortie 0-10 V
4. Remettez en place le couvercle du module et rebranchez l'alimentation.
16
EXP
AI1 AI2 AI3 AI4 +15V
•
•
•
•
•
JP 1 2 3 4
JP7 JP8
JP5 JP6
AI5 AI6 V AO7 AO8 C~
.
.
.
EXP
•
•
•
•
•
ANALOG OUTPUT SELECTION
0-20 mA
0-10 V
24V~
.
.
FX15 "Classic"
