Installation du double ventilateur PBD-1300B
Titan Guide d'utilisation, d'entretien et d'installation
Instructions d'installation

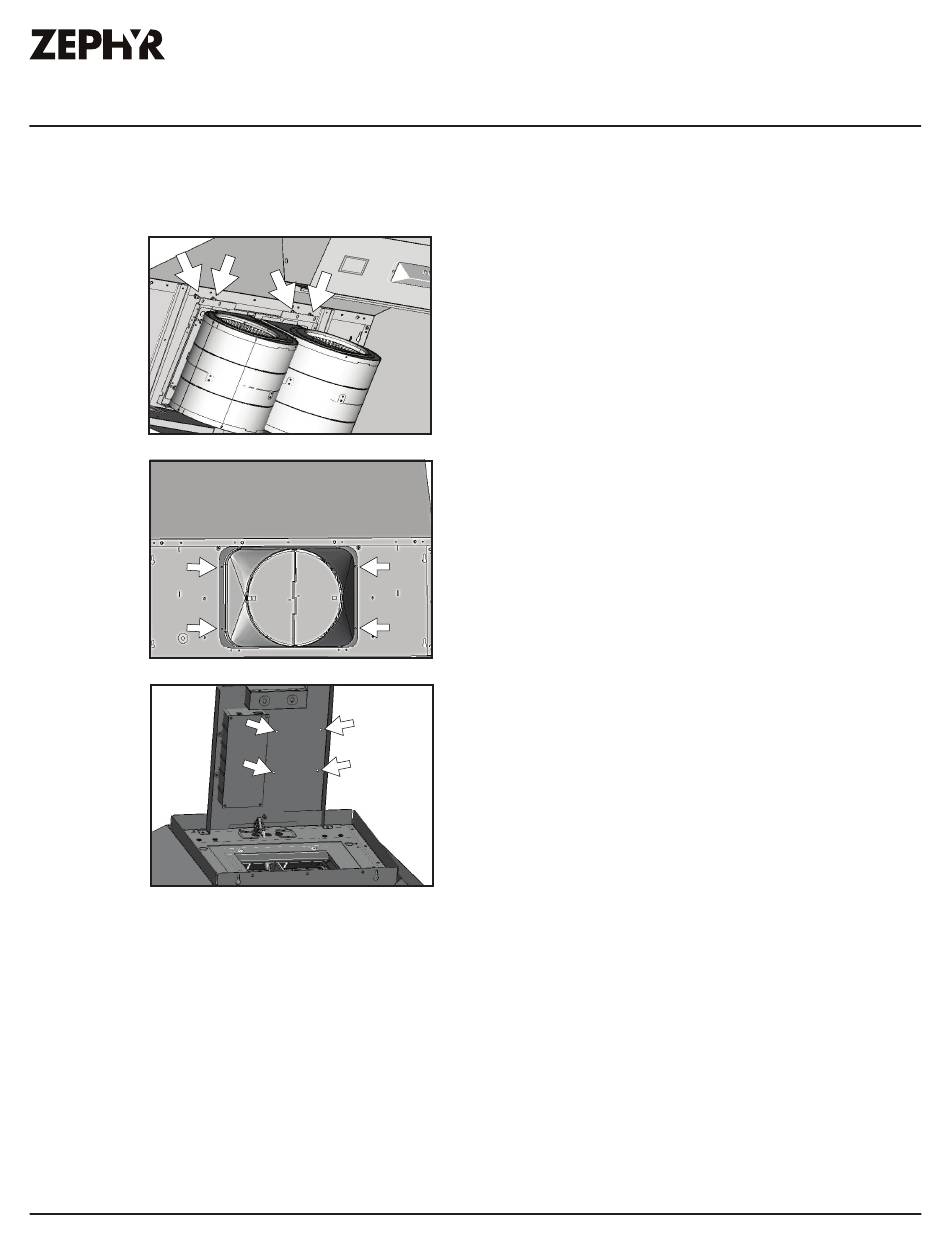

5. Positionner le ventilateur double
à l'intérieur du corps de la
hotte comme illustré. Assurez-
vous de bien insérer la plaque
du ventilateur double dans les
languettes de la plaque du
ventilateur. Fixez le ventilateur
double à l'aide des (4) vis
précédemment retirées à l'étape
2.
6. Fixez le collier de soufflage rond
de 10 po au haut du corps de la
hotte à l'aide de (4) vis M4x8.
7. Fixez la carte de circuits
imprimés du ventilateur double
au support électronique à l'aide
de (4) vis. Reportez-vous au
schéma de câblage à cette
étape. Connectez le câblage du
ventilateur double, y compris
les deux fiches du ventilateur,
le connecteur à 6 broches
du câble du ventilateur (E),
le câble de l'interrupteur du
ventilateur double (H), le cordon
d'alimentation noir à une broche
du ventilateur double (K) et le
cordon d'alimentation blanc à
une broche (F) à la carte PCB du
ventilateur double.
19
