2. Installation

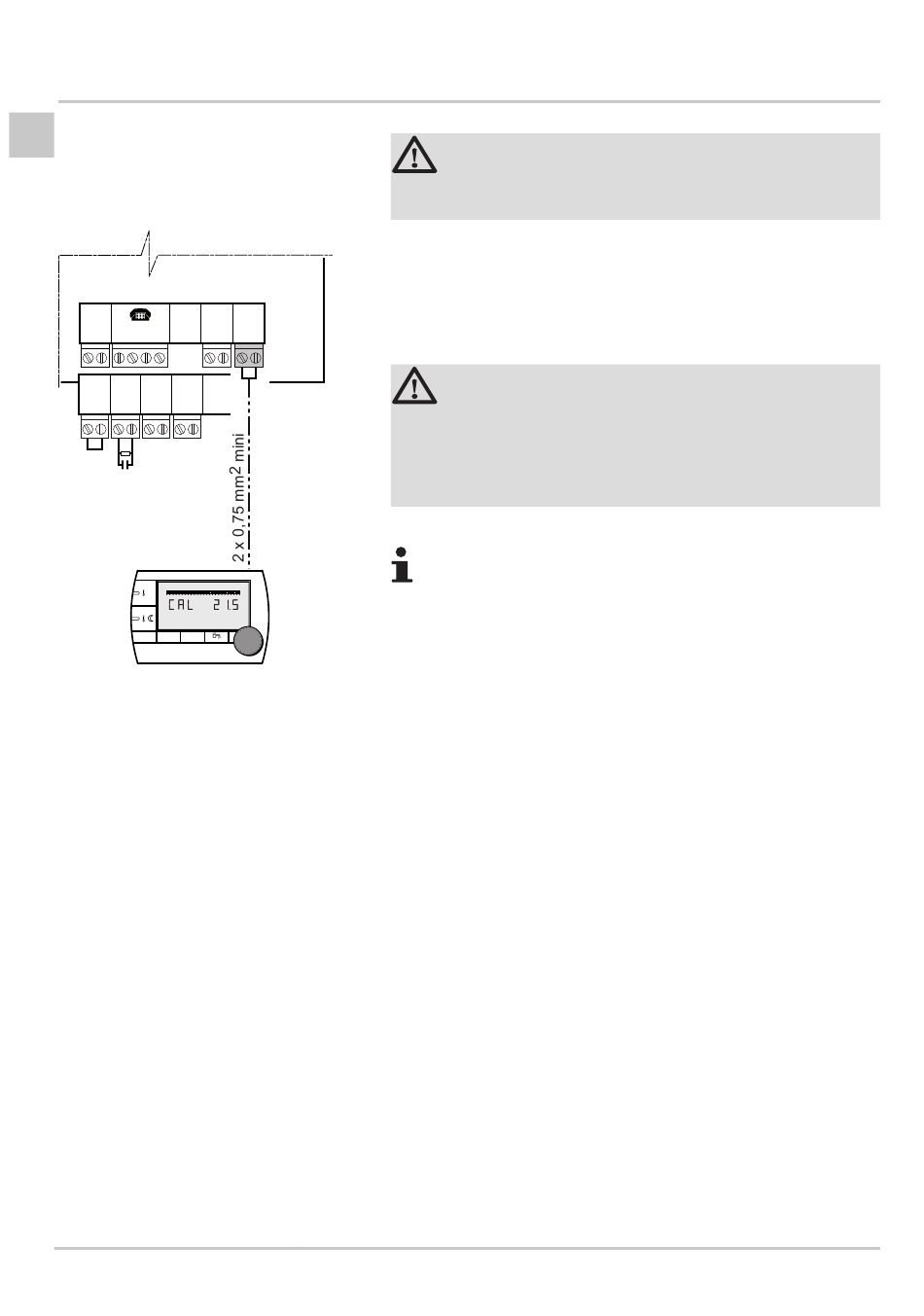

2.2 Raccordements électriques
FR
0-10V S AMB C
+ - 4 3 2 1 2 1
S SYST + TA - S ECS S EXT S DEP C
2 1 2 1 2 1 2 1
%
0 2 4 6 8
MODE
6
SCU
S AMB B S AMB A
2 1 2 1
S DEP B
2 1 2 1
10 12 14 16 18 20 22 24
°C
A000851-B
AVERTISSEMENT
Les raccordements électriques doivent impérativement être
effectués hors tension, par un professionnel qualifié.
1. Couper l'alimentation électrique de l'installation.
2. Accéder à la carte électronique SCU du générateur.
¼ Se reporter à la notice d'installation et d'entretien du
générateur (Chapitre : Raccordements électriques).
3. Raccorder la commande à distance sur le bornier correspondant à
la sonde d'ambiance d'un circuit.
AVERTISSEMENT
Ne pas placer dans un même conduit ou chemin de câbles
les fils de sondes (très basse tension) et des fils de
l'alimentation 230 V. Veiller à maintenir un écartement de
10 cm minimum entre les câbles très basse tension et les
câbles d'alimentation 230 V.
4. Mettre le générateur sous tension.
A la première mise sous tension, la commande à distance
affichera tous les segments de l'afficheur le temps de se
synchroniser avec le générateur.
AD299
03/05/2013 - 7605284–001–01
