- Page 1 FR - ES - PT Commande à distance filaire AD299 Notice d’installation, d’utilisation et d’entretien C002331-B 7605284–001–01...
-
Page 2: Table Des Matières
Sommaire Sommaire Description ....................3 Description des touches et de l’afficheur .....3 Gestion d’économie d’énergie .......4 Installation .....................5 Mise en place de la commande à distance ...5 2.1.1 Choisir un emplacement ..........5 2.1.2 Mettre en place la commande à distance ....5 Raccordements électriques ........6 Utilisation ......................7 Utilisation de l’appareil ...........7... -
Page 3: Description

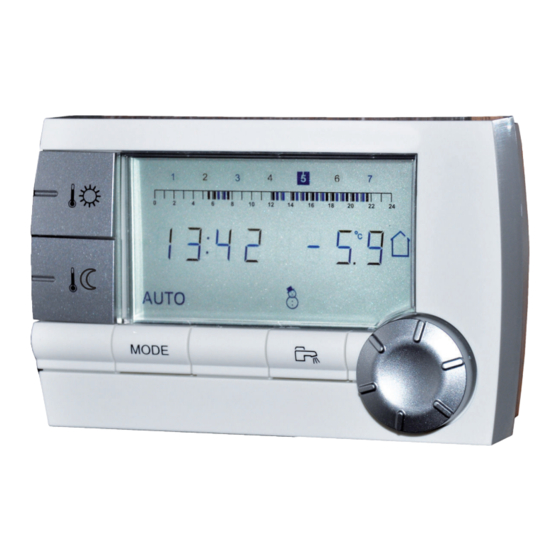

AD299 1. Description Description Description des touches et de l’afficheur °F °F °C °C AUTO MODE C002541-B Touche de réglage de la température confort Touche de réglage de la température réduite Touche de sélection des modes de fonctionnement Touche de dérogation ECS Bouton de réglage rotatif et poussoir... -
Page 4: Gestion D'économie D'énergie
1. Description AD299 Sélection de la période en mode réduit Vm Le symbole est fixe : Sélection en mode réduit active Le symbole clignote : Sélection en mode réduit inactive Indicateur de fin de dérogation Fonctionnement en mode automatique selon la... -
Page 5: Installation
AD299 2. Installation Installation Mise en place de la commande à distance 2.1.1. Choisir un emplacement Choisir un emplacement dans une pièce pilote représentative de l’ambiance à prendre en compte dans le cas où la commande à distance est utilisée en sonde d’ambiance. -
Page 6: Raccordements Électriques
2. Installation AD299 Raccordements électriques AVERTISSEMENT Les raccordements électriques doivent impérativement être effectués hors tension, par un professionnel qualifié. 1. Couper l’alimentation électrique de l’installation. 2. Accéder à la carte électronique SCU du générateur. ¼ Se reporter à la notice d’installation et d’entretien du générateur (Chapitre : Raccordements électriques). -
Page 7: Utilisation
AD299 3. Utilisation Utilisation Utilisation de l’appareil 3.1.1. Ajuster temporairement la température confort ou réduit Il est possible d’ajuster temporairement la température confort ou réduit jusqu’à 3 °C par rapport à la température programmée. A partir de l’affichage principal, tourner le bouton rotatif et sélectionner la correction souhaité. -
Page 8: Modifier La Température De Rafraîchissement
3. Utilisation AD299 3.1.3. Modifier la température de rafraîchissement Cette fonction est disponible uniquement si un mode rafraîchissement est disponible sur l’appareil. L’appareil doit avoir la fonction rafraîchissement activée. La version du logiciel de l’appareil doit être compatible. Pour modifier la température de rafraîchissement, procéder comme suit : 1. -
Page 9: Activer Le Mode Vacances G
AD299 3. Utilisation 3.1.6. Activer le mode vacances g Pour activer le mode vacances et régler les dates des vacances, procéder comme suit : 1. Appuyer plusieurs fois sur la touche MODE jusqu’à ce que le symbole g soit souligné. -
Page 10: Personnaliser Un Programme Horaire
3. Utilisation AD299 2. Appuyer sur le bouton rotatif. 3. Les minutes clignotent. Pour modifier les minutes, tourner le bouton rotatif. Pour valider, appuyer sur le bouton rotatif. 4. Les heures clignotent. Pour modifier les heures, tourner le bouton rotatif. -
Page 11: Calibrer La Sonde D'ambiance
AD299 3. Utilisation 5. b : Sélection en mode confort Appuyer sur la touche Cx. Le symbole b est fixe, le mode de sélection des plages horaires en confort est actif. Pour sélectionner une plage horaire en confort, tourner le bouton rotatif vers la droite. -
Page 12: Choisir L'affichage Principal
3. Utilisation AD299 2. Pour modifier le réglage, tourner le bouton rotatif. 3. Pour revenir à l’affichage principal, appuyer sur la touche MODE ou attendre 20 secondes. MODE C002542-C 3.2.5. Choisir l’affichage principal D’usine, l’affichage principal affiche l’heure courante et la température extérieure. - Page 13 AD299 3. Utilisation L’affichage de la consommation d’énergie estimée est disponible uniquement si le générateur est doté d’une carte de comptage d’énergie. 1. Appuyer simultanément sur les touches Cc et r pendant 2 secondes. Une valeur de consommation estimée s’affiche.
-
Page 14: En Cas De Dérangement
4. En cas de dérangement AD299 En cas de dérangement Affichage des défauts En cas de dysfonctionnement, la commande à distance affiche le message Err;r. Le tableau de commande du générateur indiquera le message d’erreur correspondant. ¼ Pour consulter la cause des messages d’erreur, se reporter à la notice d’installation et d’entretien du générateur (Chapitre : En cas de... - Page 15 Mando a distancia por cable AD299 Instrucciones de instalación, utilización y mantenimiento C002331-B 7605284–001–01...
- Page 16 Índice Índice Descripción ....................17 Descripción de las teclas y de la pantalla ...17 Gestión del ahorro de energía ......18 Instalación ....................19 Colocación del mando a distancia ......19 2.1.1 Elegir un emplazamiento ..........19 2.1.2 Instalar el mando a distancia ........19 Conexiones eléctricas ..........20 Utilización ....................21 Utilización del aparato ..........21 3.1.1...
-
Page 17: Descripción
AD299 1. Descripción Descripción Descripción de las teclas y de la pantalla °F °F °C °C AUTO MODE C002541-B Tecla de ajuste de la temperatura de confort Tecla de ajuste de la temperatura reducida Tecla de selección de los modos de funcionamiento Tecla de derogación ACS... -
Page 18: Gestión Del Ahorro De Energía
1. Descripción AD299 Selección del periodo en modo reducido Vm Símbolo fijo: Selección en modo reducido activo Símbolo intermitente: Selección en modo reducido inactivo Indicador de fin de derogación Funcionamiento en modo automático según el programa AUTO horario Modo confort: El símbolo aparece en pantalla cuando se activa una derogación de DIA (confort) -
Page 19: Instalación
AD299 2. Instalación Instalación Colocación del mando a distancia 2.1.1. Elegir un emplazamiento Elegir un emplazamiento en una localización temporal representativa del ambiente controlado y en el caso de que el mando a distancia se utilice como sonda ambiente. Emplazamientos desaconsejados de la localización: Encajonado, expuesto a la radiación solar, calentado por el paso de un... -
Page 20: Conexiones Eléctricas
2. Instalación AD299 Conexiones eléctricas ADVERTENCIA Las conexiones eléctricas deben ser obligatoriamente realizadas con el sistema desconectado, por un profesional cualificado. 1. Cortar la alimentación de la instalación. 2. Acceder a la tarjeta electrónica SCU del generador. ¼ Consultar las instrucciones de instalación y mantenimiento del generador (Capítulo: Conexiones eléctricas). -
Page 21: Utilización
AD299 3. Utilización Utilización Utilización del aparato 3.1.1. Ajustar temporalmente la temperatura de confort o reducida Se puede ajustar temporalmente la temperatura de confort o reducida hasta 3 °C con respecto a la temperatura programada. A partir de la pantalla principal, girar el botón giratorio e introducir la corrección deseada. -
Page 22: Modificar La Temperatura De Enfriamiento
3. Utilización AD299 3.1.3. Modificar la temperatura de enfriamiento Esta función solo está disponible si el aparato tiene algún modo de enfriamiento disponible. El aparato debe tener la función enfriamiento activada. La versión del software del aparato debe ser compatible. -
Page 23: Activar El Modo Vacaciones G
AD299 3. Utilización 3.1.6. Activar el modo vacaciones g Para activar el modo de vacaciones y ajustar las fechas de vacaciones, hacer lo siguiente: 1. Pulsar varias veces la tecla MODE hasta que el símbolo g esté subrayado. 2. Girar el botón giratorio hacia la derecha para modificar la fecha de AUTO finalización (día:mes) o el número de días (xx) de derogación. -
Page 24: Personalizar Un Programa Horario
3. Utilización AD299 2. Pulsar el botón giratorio. 3. Los minutos parpadean. Para modificar los minutos, girar el botón giratorio. Para validar, apretar el botón giratorio. 4. Las horas parpadean. Para modificar las horas, girar el botón giratorio. Para validar, apretar el botón giratorio. -
Page 25: Calibrar La Sonda Ambiente
AD299 3. Utilización 5. b : Selección en modo confort Pulsar la tecla Cx. El símbolo b se queda fijo, y se activa el modo de selección de bandas horarias de confort. Para seleccionar una banda horaria de confort, girar el botón giratorio hacia la derecha. -
Page 26: Seleccionar La Pantalla Principal
3. Utilización AD299 2. Para modificar el ajuste, girar el botón giratorio. 3. Para volver a la pantalla principal, pulsar la tecla MODE o esperar 20 segundos. MODE C002542-C 3.2.5. Seleccionar la pantalla principal De fábrica, la pantalla principal muestra la hora actual y la temperatura exterior. - Page 27 AD299 3. Utilización La vizualización del consumo de energía estimado solo está disponible si el generador está provisto de una tarjeta de cómputo de energía. 1. Pulsar simultáneamente las teclas Cc y r durante 2 segundos. La pantalla indica un valor de consumo estimado.
-
Page 28: En Caso De Avería
4. En caso de avería AD299 En caso de avería Visualización de defectos En caso de mal funcionamiento, el mando a distancia muestra el mensaje Err;r. El cuadro de mando del generador indicará el mensaje de error correspondiente. ¼ Para consultar las causas de los mensajes de error, consultar las instrucciones de instalación y mantenimiento del generador... - Page 29 Comando à distância por cabo AD299 Instruções de instalação, utilização e manutenção C002331-B 7605284–001–01...
- Page 30 Índice Índice Descrição ....................31 Descrição das teclas e do visor ......31 Gestão de poupança de energia ......32 Instalação ....................33 Colocação do comando à distância ....33 2.1.1 Escolha do local ............33 2.1.2 Instalação do comando à distância ......33 Ligações elétricas ..........34 Utilização .....................35 Utilização do aparelho ..........35 3.1.1...
-
Page 31: Descrição
AD299 1. Descrição Descrição Descrição das teclas e do visor °F °F °C °C AUTO MODE C002541-B Tecla de regulação da temperatura de conforto Tecla de regulação da temperatura reduzida Tecla de seleção dos modos de funcionamento Tecla de seleção modo forçado AQS Botão de regulação giratório e interruptor... -
Page 32: Gestão De Poupança De Energia
1. Descrição AD299 Seleção do período em modo reduzido Vm Símbolo fixo: Seleção em modo reduzido ativa Símbolo intermitente: Seleção em modo reduzido inativa Indicador de fim de modo forçado Funcionamento em modo automático segundo a AUTO programação horária Modo conforto: O símbolo aparece quando é ativada a programação DIA (conforto) em modo forçado... -
Page 33: Instalação
AD299 2. Instalação Instalação Colocação do comando à distância 2.1.1. Escolha do local Escolher um local num compartimento representativo do ambiente no caso de o comando à distância ser utilizado com sonda ambiente. Localizações não recomendadas no compartimento: Encastrado, exposto à luz solar, aquecido pela passagem de uma conduta de fumos, exposto a correntes de ar ou ao calor de condutas de ventilação, junto de uma lareira, de uma fonte de calor (televisor),... -
Page 34: Ligações Elétricas
2. Instalação AD299 Ligações elétricas ADVERTÊNCIA As ligações elétricas devem ser efetuadas, imperativamente, sem tensão na rede e por um técnico qualificado. 1. Cortar a corrente elétrica da instalação. 2. Aceder à placa elétrica SCU do gerador. ¼ Consultar o manual de instalação e manutenção do gerador (Capítulo: Ligações elétricas). -
Page 35: Utilização
AD299 3. Utilização Utilização Utilização do aparelho 3.1.1. Ajustar provisoriamente a temperatura de conforto ou reduzida É possível ajustar temporariamente a temperatura conforto ou reduzida até 3 °C relativamente à temperatura programada. A partir da visualização principal, rode o botão giratório e selecione a correção desejada. -
Page 36: Alterar A Temperatura De Arrefecimento
3. Utilização AD299 3.1.3. Alterar a temperatura de arrefecimento Esta função só está disponível se um modo arrefecimento estiver disponível no aparelho. O aparelho deve ter a função arrefecimento ativada. A versão do software do aparelho deve ser compatível. Para alterar a temperatura de arrefecimento, proceda da seguinte maneira: 1. -
Page 37: Ativar O Modo Férias G
AD299 3. Utilização 3.1.6. Ativar o modo férias g Para ativar o modo férias e ajustar as datas respetivas, proceda da seguinte maneira: 1. Carregar várias vezes na tecla MODE até que o símbolo g apareça sublinhado. 2. Rode o botão giratório para a direita para alterar a data de fim AUTO (dia:mês) ou o número de dias (xx) da inibição da programação... -
Page 38: Personalizar Um Programa Horário
3. Utilização AD299 2. Carregar no botão giratório. 3. Os minutos ficam em estado intermitente. Para alterar os minutos, rode o botão giratório. Para validar, carregue no botão giratório. 4. As horas ficam em estado intermitente. Para alterar as horas, rode o botão giratório. -
Page 39: Calibrar A Sonda Ambiente
AD299 3. Utilização 5. b : Seleção em modo conforto Carregar na tecla Cx. O símbolo b está fixo, a seleção das faixas horárias en modo conforto está ativada. Para selecionar uma faixa horária em modo conforto, rodar o botão giratório para a direita. -
Page 40: Escolher A Visualização Principal
3. Utilização AD299 2. Para alterar a regulação, rode o botão giratório. 3. Para voltar à visualização principal, carregar na tecla MODE ou esperar 20 segundos. MODE C002542-C 3.2.5. Escolher a visualização principal A pré-regulação de fábrica mostra a visualização principal com a hora atual e a temperatura exterior. - Page 41 AD299 3. Utilização A visualização da estimativa do consumo de energia só está disponível se o gerador de calor for compatível. Nesse caso, o gerador de calor deve ter a função estimativa do consumo de energia ativada. 1. Prima simultaneamente as teclas Cc e r durante 2 segundos. Um valor de consumo estimado aparece.
-
Page 42: Em Caso De Anomalia
4. Em caso de anomalia AD299 Em caso de anomalia Visualização de anomalias Em caso de avaria, o comando à distância indica a mensagem Err;r. O painel de comando do gerador indicará a respetiva mensagem de erro. ¼ Para conhecer o significado das mensagens de erro, consultar as instruções de instalação e de manutenção do gerador (Capítulo: Em... - Page 44 © Copyright: All technical and technological information contained in these technical instructions, as well as any drawings and technical descriptions supplied, remain our property and shall not be multiplied without our prior consent in writing . 03/05/2013 7605284- 001- 01...
