2.3 Fonctionnement
Démarrage du compresseur
Le contrôle de la pression d'huile est activé lorsque la tension d'alimentation est appliquée au contact auxiliaire du contacteur
moteur K1 (reconnaissance de marche, voir aussi schéma de principe). Le LED en face d'unité électronique signale
immédiatement une insuffisance de pression différentielle d'huile.
Fonctionnement
Si la valeur pré-sélectionnée a été atteinte, cette LED s'éteint. Le contact de sortie reste fermé, quand la pression différentielle
d'huile atteinte ou dépasse la valeur pré-sélectionnée.
Pression différentielle d'huile sous valeur pré-sélectionnée
Si la pression différentielle d'huile reste ou baisse sous la valeur pré-sélectionnée plus longtemps que la temporisation (env.
90 s), le contact de sortie s'ouvre. Le Delta-PII verrouille et met le compresseur à l'arrêt. La lampe H2 et le LED au dispositif
de protection allument jusqu'à le Delta-PII est déverrouillé. Des courts temps d'insuffisance de pression d'huile sont aussi
détectés par le microprocesseur interne. Ils provoquent aussi le verrouillage du compresseur après une temporisation
prolongée équivalent (intégration de temps).
Déverrouiller manuellement
Interrompre pendant au moins 5 secondes la tension d'alimentation L/N (touche reset S3, voir schéma de principe).
Défaut du Delta-PII
Avec alimentation en courant trop basse ou avec une unité électronique montée incomplètement le Delta-PII verrouille. Le
LED en face d'unité électronique clignote.
LED indications
• LED allume: manque d'huile. Simultanément la lampe H2 allume.
• LED clignote: défaut du Delta-PII
• LED n'allume pas: alimentation d'huile suffisant
2.4 Montage
Avertissement ! Compresseur est sous pression ! Des graves blessures sont possibles. Retirer la pression sur le compresseur
!Porter des lunettes de protection !

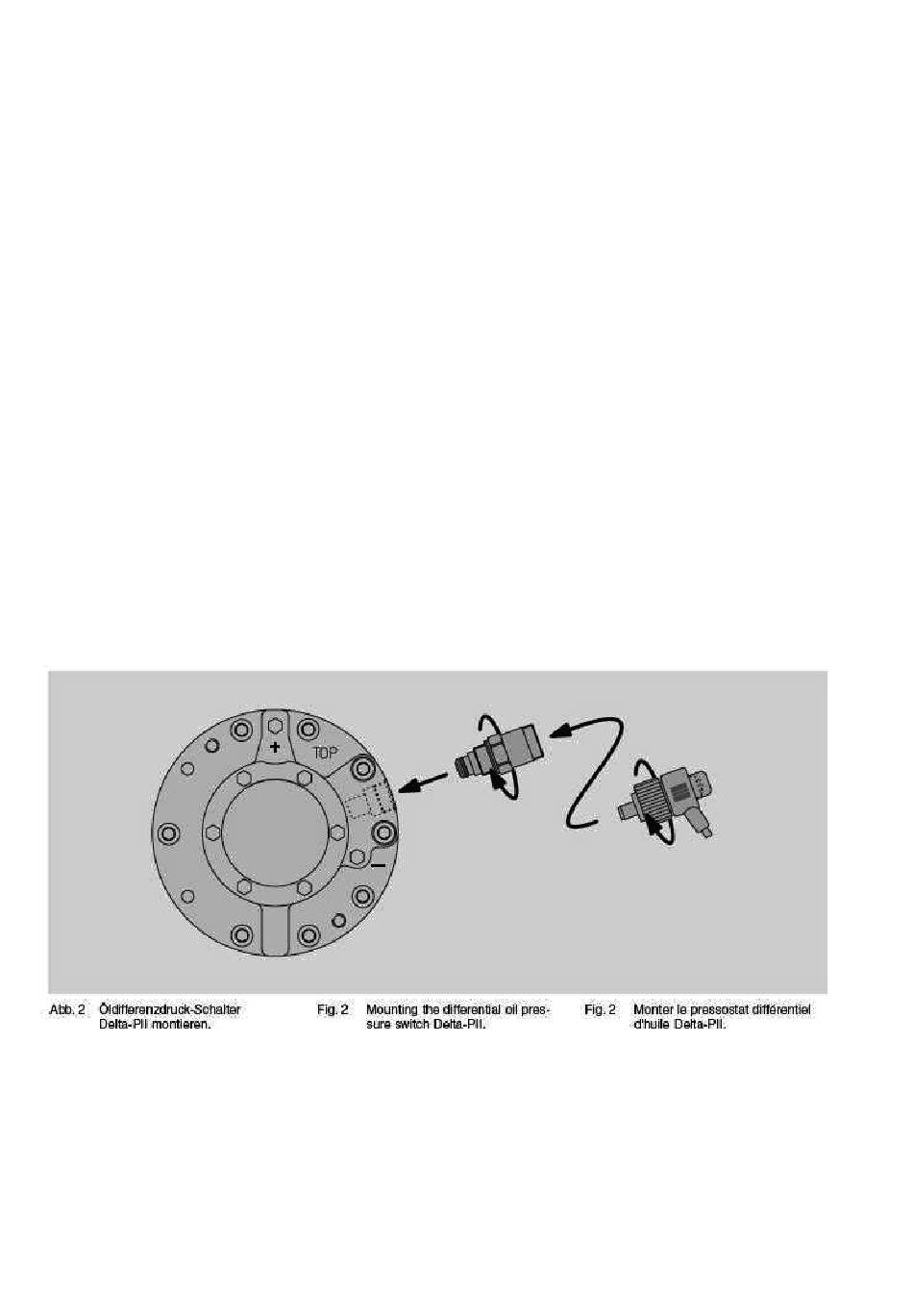

• Fermer les vannes d'arrêt du compresseur et retirer la pression. • Dévisser le bouchon (ou sonde de pression montée) du
couvercle de palier et nettoyer le trou taraudé.
• Visser l'unité de sonde avec joint annulaire et rondelle d'étanchéité métallique dans le couvercle de palier. Monter le joint
annulaire très soigneusement, ne pas l'endommager! Couple de serrage env. 75 Nm.
• Glisser l'unité électronique vers la butée et serrer fermement manuellement le chapeau à visser. L'unité électronique est
mobile. Orienter le câble de raccordement vers le bas.
Attention !
Destruction du dispositif de protection possible par introduction d'humidité! Garantir que le câble de raccordement
est toujours dirigé vers le bas !
• Raccorder les câbles suivant le schéma de principe (voir chapitre 2.5).
2.5 Raccordement électrique
Raccorder le Delta-PII suivant le schéma de principe. Monter les touches de reset S2 et S3 dans l'armoire électrique.
Le schéma de principe s'applique au démarrage à bobinage partiel. En démarrage direct K2, K1T et Y1 sont laissés à
côté.
IN0015500-G
-
19/24 -
19
Date de modification:22/04/2015
