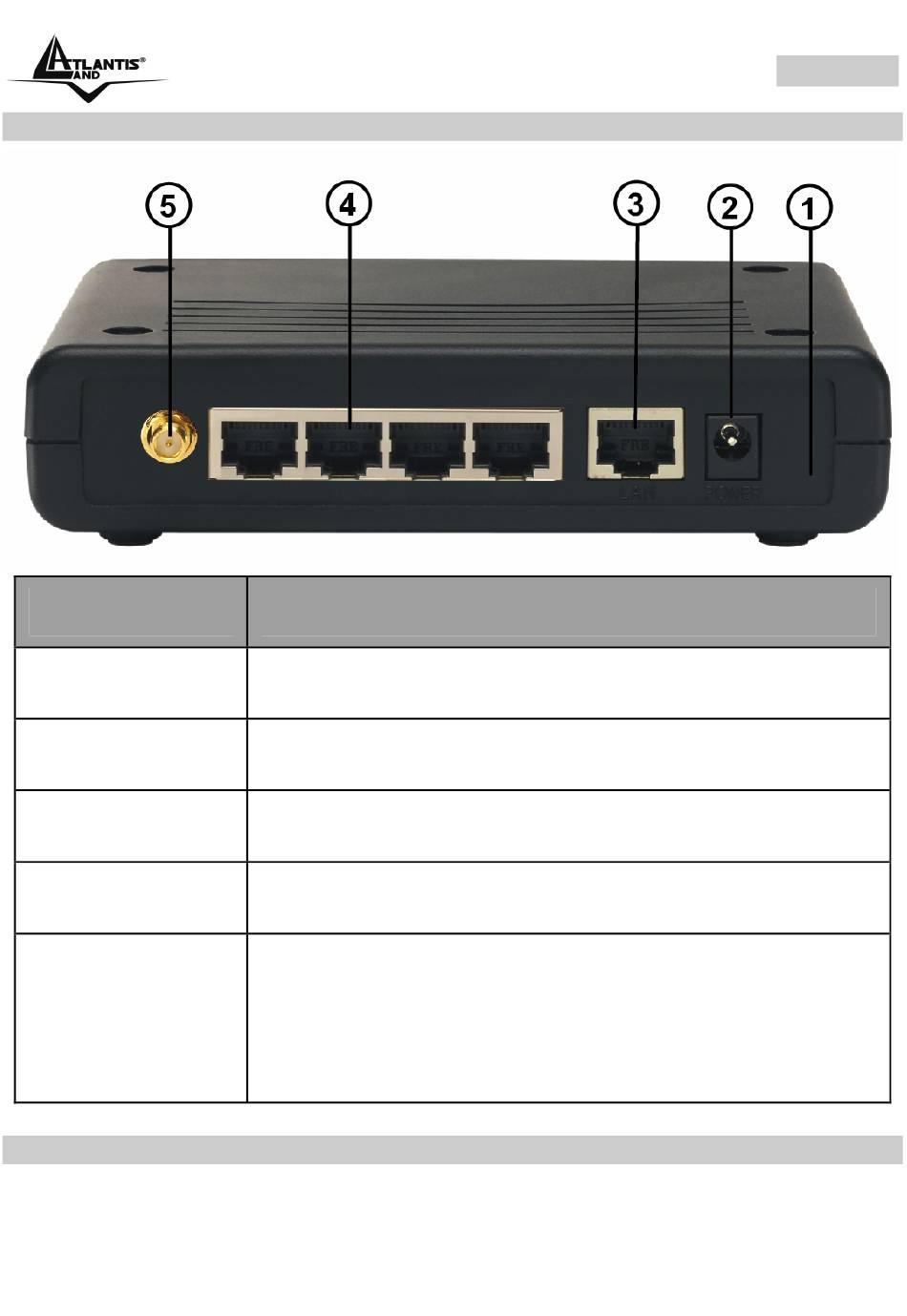

1.3 Le porte posteriori

PORTE
POWER Jack(2)
WAN(3)
LAN(4)
Reverse SMA(5)
Reset(1)

1.4 Cablaggio

Anzitutto collegare alle porte RJ45 i PC della Lan oppure ulteriori Switch. Infine
collegare l'alimentatore al Router ed alla presa elettrica. Una volta effettuati tutti i
UTILIZZO
Connettere l'alimentatore a questo jack.
Connettere con un cavo UTP.
Connettere con un cavo UTP.
Collegare l'antenna fornita in dotazione.
Dopo che il dispositivo è acceso, premere per effettuare il
reset per una decina di secondi, rilasciare e questo punto
il bottone. Tutti i LED si accenderanno e poi il sistema
effettuerà un reboot caricando i parametri di default.
Premere invece per un paio di secondi per effettuare il
reboot dell'apparato.
