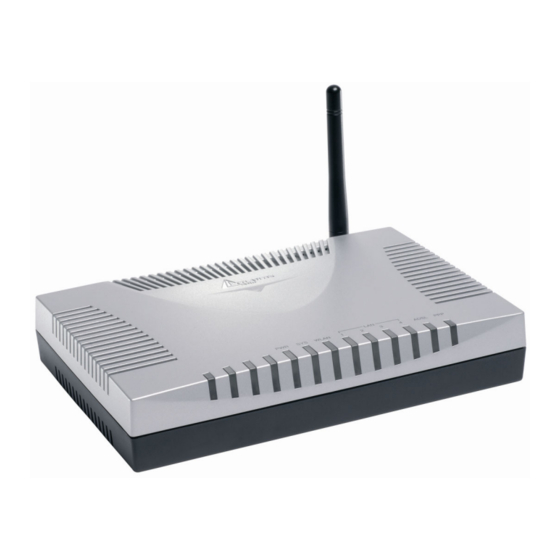

- Page 1 WebShare 141W Wireless ADSL2+ Router A02-RA141-W54 GUIDE RAPIDE A02-RA141-W54_GF01 Where solutions begin Company certified ISO 9001:2000...
- Page 2 Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis Land 3 years Fast Swap warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using the Switch, please refer to the online manual.
- Page 3 WARRANTY. Copyright The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other names mentioned mat be trademarks or registered trademarks of their respective owners.
-
Page 4: Table Des Matières
WEBSHARE 141W SOMMAIRE 1.1 Contenu de la boîte........7 1.2 Face avant ............. 7 1.3 Face arrière ........... 9 1.4 Câblage ............10 1.5 Configuration initiale ........10 1.6 Configuration du TCP/IP ......11 Configuration sous Windows 95/98/ME.... 11 Configuration sous Windows NT4.0 ....12 Configuration sous Windows 2000.... - Page 5 FRANCAIS...
- Page 6 FRANCAIS Ce guide d’installation rapide vous permet d’installer et de configurer le WebShare Wireless Router ADSL2+ suivant des paramètres standards. Pour plus de précisions, tant sur les méthodes de configuration que sur le paramétrage avancé, reportez-vous au manuel sous format électronique (PDF) ou Vera (assistante interactive) disponible sur le CD-Rom fourni.
-
Page 7: Contenu De La Boîte
FRANCAIS VPI/VCI RFC1483 VC-based ou LLC-based multiplexing Routed Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveurs DNS 1.1 Contenu de la boîte Avant l’installation, assurez-vous de disposer des éléments suivants: WebShare Wireless ADSL2+ Router, câble réseau (CAT5), câble RJ11, adaptateur secteur, CD-Rom avec manuels et logiciels (firmware), Vera (assistante interactive) et guide à... - Page 8 FRANCAIS actif. Clignotant vert pour indiquer transmission des donnée. Allumé pour WLAN indiquer le correct fonctionnement de module wireless. Allumé quand (réseau) connecté. Vert= connexion à 100Mbps Orange= connexion à 10Mbps Clignote lors des transferts de données. Si allumé fixe vert il indique une connexion ADSL correcte, s'il clignote il est en train de se connecter.
-
Page 9: Face Arrière
FRANCAIS 1.3 Face arrière PORT USAGE Connectez le câble (fourni) RJ11 au LINE(RJ11) filtre ADSL (optionnel) et enfin à la prise téléphonique. Relier directement avec un câble Ethernet standard ou croisé aux PC (RJ45) ou à un port uplink (Hub/Switch). Dispositif allumé, presser... -
Page 10: Câblage
FRANCAIS Connectez l’alimentation fournie à POWER (jack) cette prise. Presser pour allumer / éteindre le POWER Switch Router. 1.4 Câblage Après avoir terminé le câblage, raccordez l’alimentation pour mettre le Wireless Router ADSL2+ sous tension. Assurez- vous que les LEDs sont correctement allumés. Connectez un câble réseau standard ou croisé... -
Page 11: Configuration Du Tcp/Ip
Adresse IP (192.168.1.254), Subnet Mask (Masque de sous réseau)=255.255.255.0 • DHCP (Fonction serveur DHCP) Activée • WAN=PPPoA Routing, VPI=8, VCI=35, VC-Mux • SSSID= A02-RA141-W54, Channel=6, WEP/WPA=deactivée 1.6 Configuration du TCP/IP Configuration sous Windows 95/98/ME Allez dans Panneau de Configuration. Double- cliquez sur Réseau.et enfin affichez l’onglet... -
Page 12: Configuration Sous Windows Nt4.0
FRANCAIS redémarrer l’ordinateur pour que les changements prennent effet. Configuration sous Windows NT4.0 Allez au Panneau de Configuration. Double-cliquez sur Réseau et enfin sélectionnez l’onglet Protocole . Sélectionnez TCP/IP Protocol et après cliquez sur Propriétés. Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK pour terminer la configuration. -
Page 13: Configuration Sous Windows Xp
FRANCAIS Configuration sous Windows XP Allez sur Panneau de Configuration. Double-cliquez sur Accès Réseau Double-cliquez sur Connexion au Réseau local. Cliquez Propriétés. - Page 14 FRANCAIS Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. Sélectionnez Obtenir adresse automatiquement et après Obtenir les adresses des serveurs DNS automatiquement.
-
Page 15: Vérification
FRANCAIS Cliquez sur OK pour terminer la configuration. 1.7 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. Dans la fenêtre Dos écrivez: PING 192.168.1.254 Si le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64... -
Page 16: Configuration Avec Le Browser
FRANCAIS Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Vous pouvez procéder en allant au point suivant (1.8 Configuration). Si par contre le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Request timed out. Request timed out. - Page 17 FRANCAIS Il apparaîtra à ce point le Menu Principal, dans la partie gauche on pourra accéder, à toutes les sections: • Quick Start (Run Wizard) • Interface Setup(Internet, LAN) • Advanced Setup(Firewall, Routing, NAT, ADSL) • Acess Management(ACL, IP Filter, SNMP, UPnP, DDNS) •...
- Page 18 FRANCAIS Si la LED ADSL clignote, il faut forcer la modulation. Dans le menu Advanced Configuration, ADSL, dans ADSL Mode sélectionnez dans la liste de choix la modulation ADSL puis cliquez sur Save pour pour enregistrer les changements. Vous trouverez dans le tableau ci-dessous les valeurs possibles de VPI/VCI.
- Page 19 FRANCAIS Il est possible de changer le mot de passe (password) afin d'augmenter la sécurité et puis choisir le fuseau horaire. A ce stade il faut et choisir le protocole utilisé par votre contrat ADSL. Complétez chacun des champs en fonction du type de connexion dont vous disposez, le plus fréquemment utilisé...
-
Page 20: Pppoe/Pppoa
FRANCAIS PPPoE/PPPoA Le protocole PPPoE (Point to Point Protocol over Ethernet) est l’une des méthodes utilisées en France. Il a été conçu (comme le PPPoA) pour compléter le service ADSL avec une attention spéciale pour facilité la configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès sans changer la façon de fonctionnement et en même temps partager entre tous les utilisateurs de votre entreprise un compte Internet unique (avec le FAI). -
Page 21: Static Ip Address
Atlantis-Land. Atlantis Land ne pourra pas être considérée responsable en cas d’erronée ou mauvaise configuration de l’appareil. Il ne faut pas utiliser le dispositif avec des abonnements non Forfait (non Flat). -
Page 22: Support
1.9 Support Pour tout problème vous pouvez contacter le service gratuit: l'help desk téléphonique d'Atlantis Land qui vous fournira une assistance du lundi au vendredi de 9.00 à 13.00 et de 14.00 à 18.00. Vous pouvez aussi nous contacter par fax ou par messagerie électronique... - Page 23 NOTE...
