DATOS TÉCNICOS DEL CONTROL DEL MOTOR
Tensión:
Transformador:
Salida motor:
Consumo máx.:
Consumo en espera:
Alimentación accesorios:
Temperatura de trabajo:
Funcionamiento:
Dimensiones:
Abmessungen Box:
Grado de protección:
Fusible:
Emisor manual:
Frecuencias posibles:

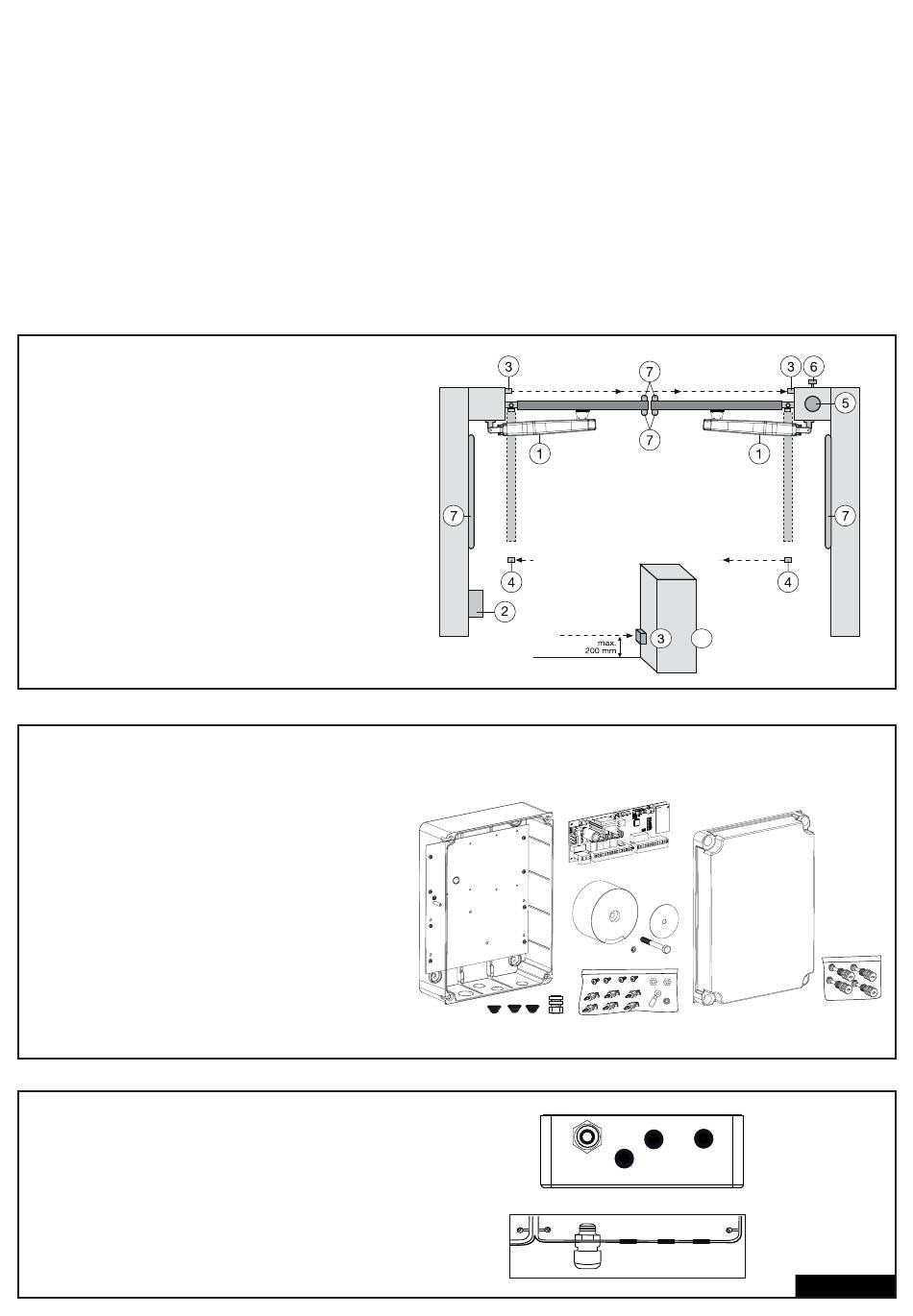

ESTRUCTURA TÍPICA DE UNA INSTALACIÓN :
1. Motor
2. Mando
3. Fotocelula (activa en cerrado), altura máx. 200 mm
Primera fotocelula .
4. fotocelula (activa en abierta/cerrado), altura máx. 200 mm
Segunda fotocelula (opcional).
5. Luz intermitente (opcional)
Importante observación óptica sobre el movimiento de la
puerta.
6. Interruptor de llave o cerrojo de codifi cación (opcional)
Se coloca en el lado exterior. Mediante la llave o la introduc-
ción de un número se abre la puerta.
7. Regleta de contacto (opcional)
Asegura la puerta en caso de tocarse. Las regletas de cont-
acto se pueden colocar en la puerta o en las columnas. Si es
necesario, las regletas de contacto se deben colocar hasta
una altura de 2,5 m.

MONTAJE DE LA CAJA DE MANDO

En la caja de mando se encuentran varias piezas:
- Montaje externo caja
- Tapa para la caja
- Mando
- Transformador
- Placa de base (premontado)
- Paso de cable grande
- Paso de cable pequeño
- clip de fi jación
- Tornillos 3,5 x 9,5 mm
- arandela grande
- tornillo largo
- argolla para fi jar cables
- tuerca M8
- arandela M8
- tornillos roscados grandes

PREPARATIVOS DE LA CAJA DE MANDO

Abrir los 4 agujeros en el fondo de la carcasa
mediante desatornillador o una herramienta similar.
Fijar el paso grande de cable a la izquierda, los
restantes tal como muestra.
La humedad y el agua destruyen el mando. Todas
las aberturas y pasos de cables tienen que estar
cerradas necesariamente de modo impermeable al
agua. La caja de mando con el mando del motor se
debe montar con los pasos de cables hacia abajo.
230V~+/- 10% 50-60 Hz
230/24V CA, 150VA
24V CC
máx. 400W (en funcionamiento)
máx. 4W (sin accesorios)
24V CC / 600mA máx.
-25ºC ÷ +55ºC
estándar, automático
250x75mm (sin caja)
ca. 300x220x120mm
IP45
2 x 2A (rápido)
máx. 170 x Rolling Code
433MHz, 868MHz
1 unidad
1 unidad
1 unidad
1 unidad
1 unidad
1 unidad
3 unidades
6 unidades
4 unidades
1 unidad
1 unidad
1 unidad
1 unidad
1 unidad
5unidades
4
+
