DANE TECHNICZNE STEROWNIKA SILNIKA

Napięcie:
Transformator:
Wyjście silnika:
Zużycie maks.:
Zużycie podczas czuwania:
Zasilanie akcesoriów:
Temperatura robocza:
Tryb pracy:
Wymiary:
Wymiary skrzynki:
Stopień ochrony:
Bezpiecznik:
Nadajnik ręczny:
Dopuszczalne częstotliwości: 433 MHz, 868 MHz

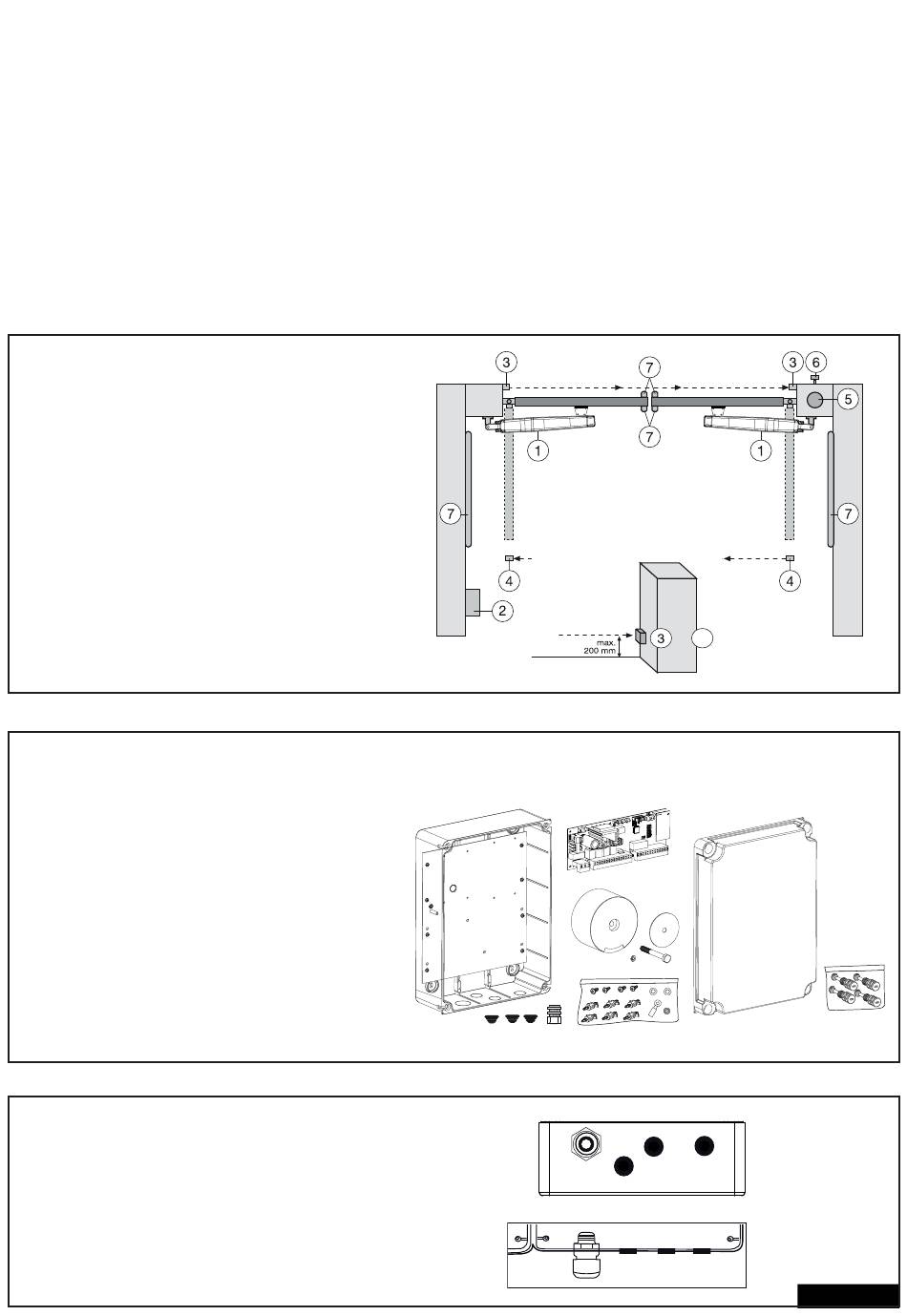

TYPOWA BUDOWA INSTALACJI

1. Silnik
2. Sterownik
3. Zapora świetlna (aktywna przy zamykaniu), wysokość maks.
200mm Pierwsza zapora świetlna.
4. Zapora świetlna (aktywna przy otwieraniu / zamykaniu),
wysokość maks. 200 mm. Druga zapora świetlna (opcja).
5. Lampa migowa (opcja)
Ważna informacja optyczna, informująca o ruchu bramy.
6. Przełącznik kluczykowy lub zamek kodowy (opcjonalnie)
Umieszczany na zewnątrz. Brama może być otwarta kluczem
lub po wprowadzeniu kodu numerycznego.
7. Listwa stykowa (opcja)
Zabezpiecza bramę w razie dotknięcia. Listwy stykowe mogą
być umieszczone na bramie lub na słupkach. W razie potrze
by listwy stykowe muszą być założone na wysokości nie
większej, niż 2,5 m.
MONTAŻ SKRZYNKI STEROWNICZEJ
W skrzynce sterującej znajduje się wiele części:
- Skrzynka do montażu na zewnątrz
- Pokrywa skrzynki
- Sterownik
- Transformator
- Płyta podstawowa transformatora
- Przepust kablowy duży
- Przepust kablowy mały
- Zaciski mocujące
- Śruby 3,5x9,5 mm
- duża podkładka
- długa śruba
- zaczep kablowy
- nakrętka M8
- podkładka M8
- duże śruby zamykające
PRZYGOTOWANIE SKRZYNKI STEROWNICZEJ
Za pomocą śrubokrętu lub podobnego narzędzia proszę
wywiercić w obudowie urządzenia 4 otwory. Duży
przepust kablowy należy zamocować po lewej stronie,
pozostałe zaś w zaprezentowany sposób.
Wilgoć i woda zagrażają zniszczeniem sterownika.
Wszystkie otwory i przepusty kablowe muszą być
zamknięte w sposób wodoszczelny. Skrzynka
sterownicza z wbudowanym sterownikiem silnika musi
być montowana przepustami kablowymi do dołu.
230 V~+/- 10% 50-60 Hz
230/24 V AC, 150 VA
24 V DC
maks. 400 W (podczas eksploatacji)
maks. 4 W (bez akcesoriów)
24 V DC / 600 mA maks.
-20şC ÷ +55şC
standardowy, automatyczny
250 x 75 mm (bez skrzynki)
ok. 300 x 220 x 120 mm
IP45
2x szybki 2 A
maks. 170 x Rolling Code
1x
1x
1x
1x
1x
1x
3x
6x
4x
1x
1x
1x
2x
1x
5x
4
+
