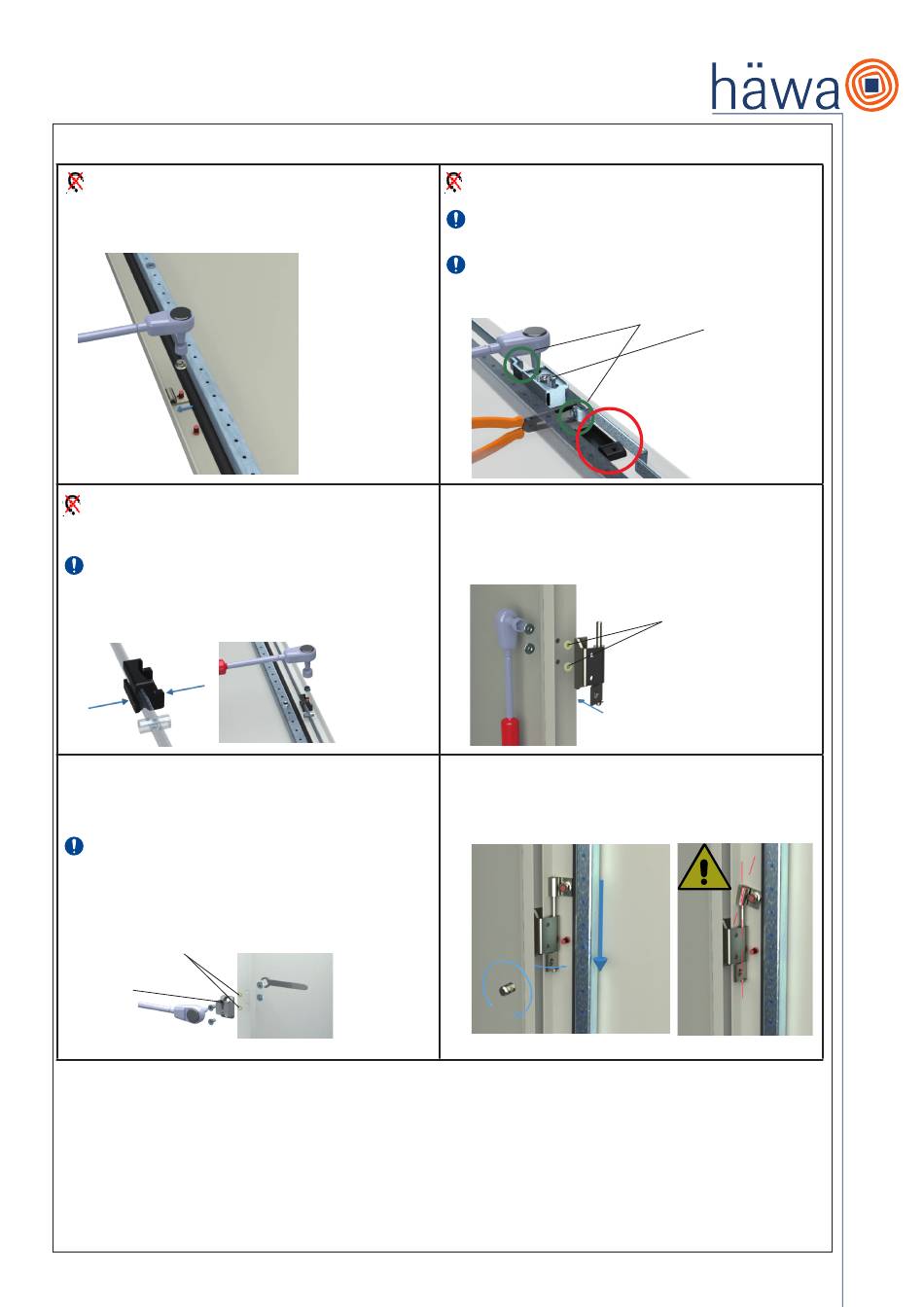

Tür montieren
1. Scharnier montieren (Tür)
Scharnierteil und U-Scheibe an den jeweils oberen Bolzen einhängen,
Scharnierteil zur Türkantung schieben und mit der Mutter festschrauben
Einsatz: SW 10 Drehmoment: 4Nm
3. Verschluss montieren (Tür)
3.1. Stangenführung (siehe Bild) unten leicht zusammendrücken und
jeweils im Bereich der Bolzen an den Schubstangen einhängen.
Ausrichtung siehe Bild 3.2
3.2. Stangenführung auf die Bolzen stecken und mit der Mutter
festschrauben
Einsatz: SW 10 Drehmoment: 2Nm
3.1 3.2
5. Verschluss montieren (Holm)
Die Verschlusshalter in der dargestellten Reihenfolge am Holm
montieren.
Dazu die Senkschrauben von außen in die Sperrzahnmuttern
einschrauben.
Die Öffnung des Verschlusshalters für die Schubstange muss jeweils
zur Mitte zeigen
Einsatz: SW 10; TX 30 Drehmoment: 10Nm
2 x U-Scheibe (weiß)
Öffnung
8
2. Verschluss montieren (Tür)
2.1. Schubstangen mit den zwei Sicherungsringen am Stangenschloss
montieren.
Ausrichtung siehe Bild
2.2. Baugruppe zwischen Türkante und Schaumraupe auf die Türe
auflegen
Ausrichtung siehe Bild
2.3. Stangenschloss mit den zwei Schrauben an dem Schlüsselschild
festschrauben
Einsatz: PH2 Drehmoment: 2Nm
2.1
4. Scharnier montieren (Holm)
Jeweils eine U-Scheibe (weiß) auf die Bolzen des Scharnierteiles
schieben und in die Bohrungen einhängen.
Die zwei Sperrzahnmuttern von innen anschrauben
Einsatz: SW 10 Drehmoment: 10Nm
6. Tür montieren
6.1. Tür einhängen, dabei ist darauf zu Achten, dass das obere
Scharnierteil (Tür) gerade ist.
6.2. Unteres Scharnierteil (Tür) über den Bolzen klappen
6.3. Rändelmuttern handfest anziehen
6.1.
6.3.
6.2.
2.3
2x U-Scheibe (weiß)
X
