Application et fonctions
1.4 Autres services et caractéristiques du CP

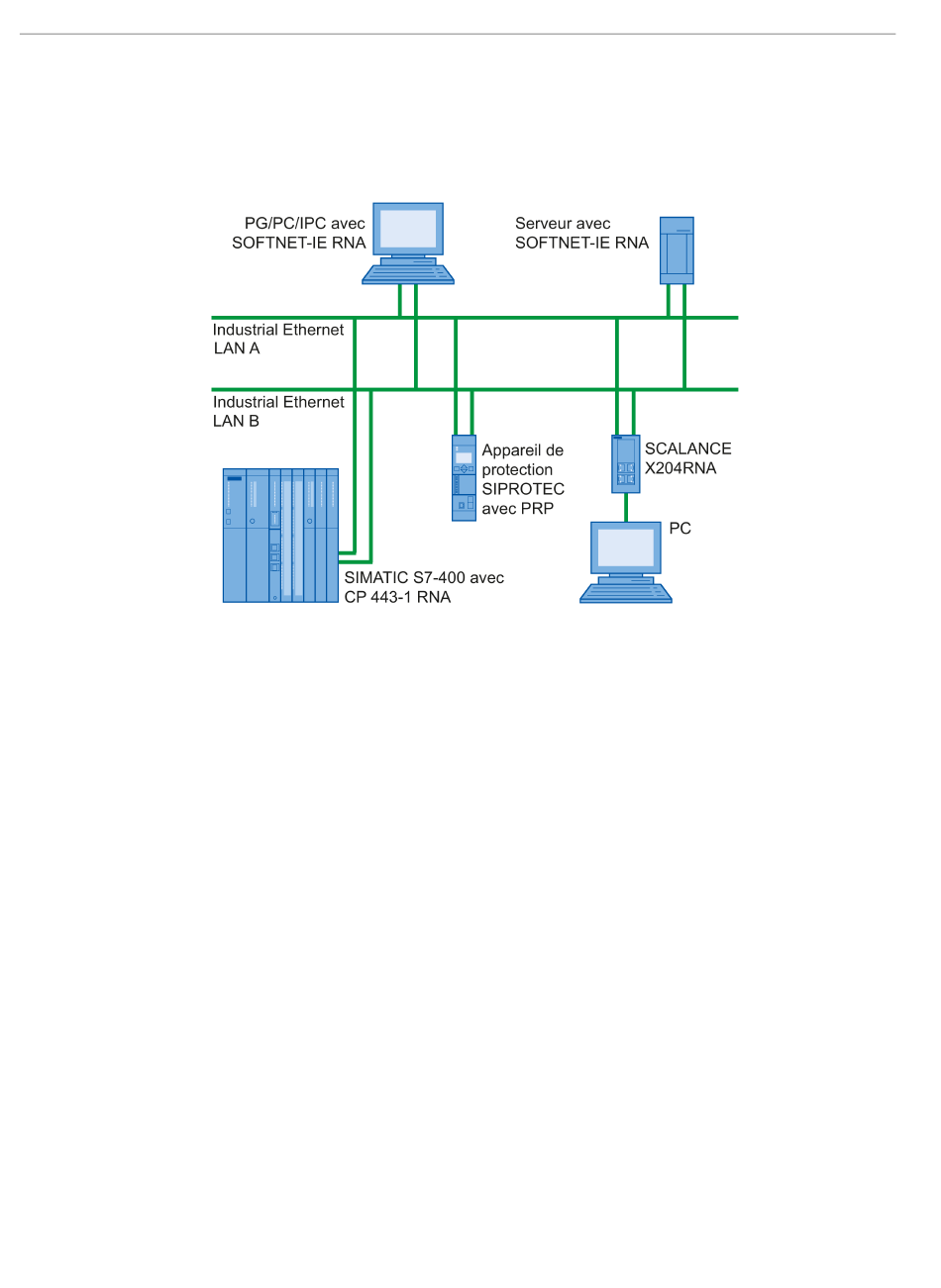

Exemple de configuration d'un réseau PRP
La figure ci-dessous montre les possibilités de connexion d'appareils dans une topologie de
réseau utilisant le Parallel Redundancy Protocol (PRP).
Figure 1-2
1.4 Autres services et caractéristiques du CP
• Synchronisation d'horloge via l'interface RNA selon la méthode configurable suivante
:
– Méthode SIMATIC
ou
– Méthode NTP (NTP : Network Time Protocol)
• Adressage via l'adresse MAC prédéfinie d'usine
Il est possible d'accéder à un CP neuf, tel que livré, par le port X2P1 de l'interface RNA, via
l'adresse MAC prédéfinie en vue de lui attribuer une adresse IP. L'attribution d'une adresse
en ligne s'effectue sous STEP 7.
16
Exemple de configuration d'une topologie de réseau avec PRP
Le CP reçoit les télégrammes d'horodatage MMS et synchronise son horloge locale.
Vous pouvez opter pour une retransmission de la date/heure. Vous pouvez en outre
définir le sens de retransmission.
Le CP émet à intervalles réguliers des requêtes d'horodatage à un serveur NTP et
synchronise sont horloge locale.
La date/heure peut en outre être retransmise aux modules CPU de la station S7 pour
synchroniser ainsi les horloges sur l'ensemble de la station S7.
