Application et fonctions

1.2 Services de communication

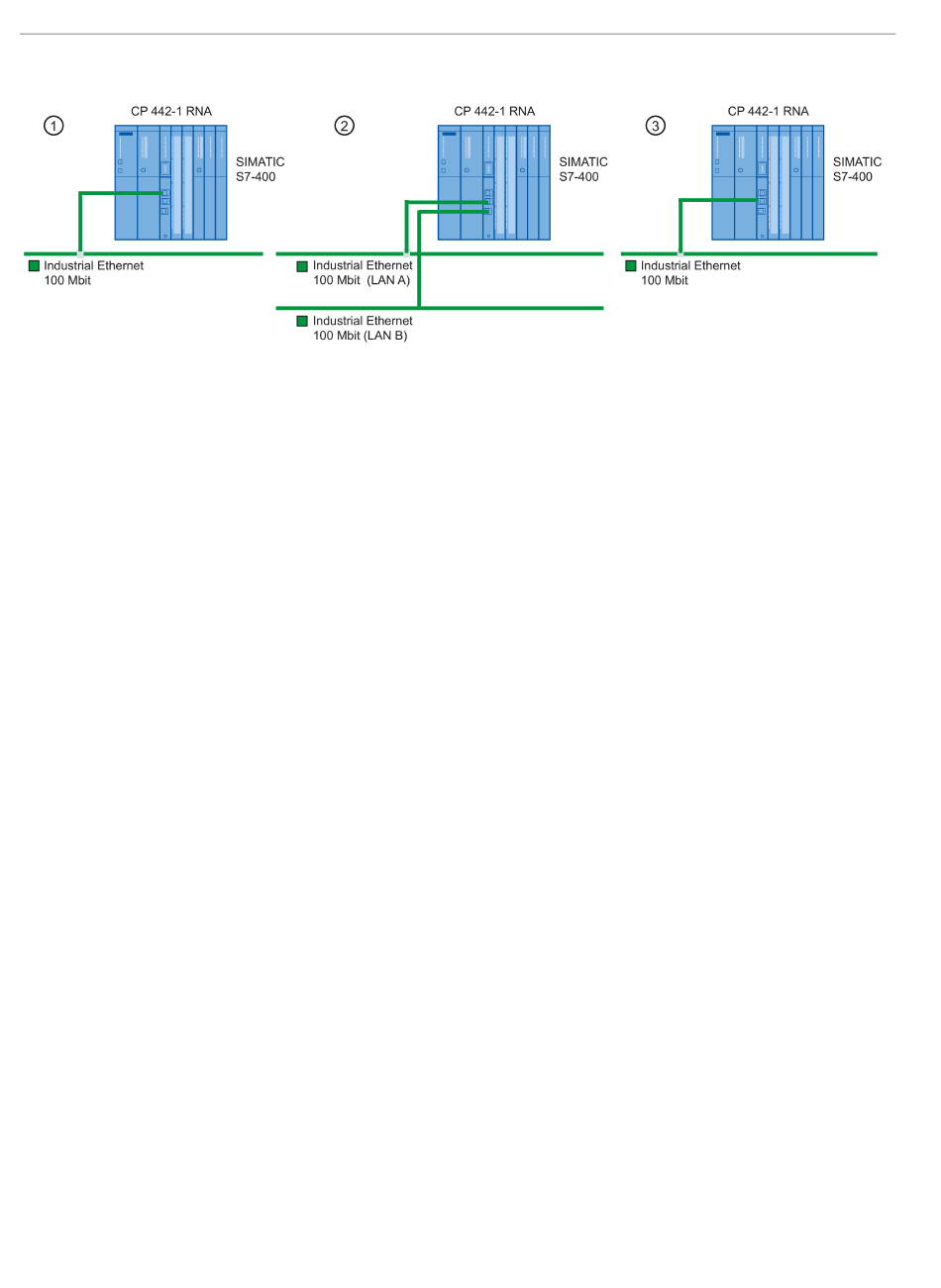

① Connexion au port X1P1 de l'interface Ethernet (Transport ISO)
② Connexion de l'interface RNA à un réseau PRP
③ Connexion au port X2P1 de l'interface RNA (Transport ISO / ISO-on-TCP / TCP)
Figure 1-1 CP 442-1 RNA - Variantes de connexion
1.2 Services de communication
Selon l'interface utilisée, le CP prend en charge les services de communication suivants :
• Communication S7 avec les fonctions suivantes :
– fonctions de PG ;
– fonctions de conduite et de visualisation ;
– échange de données via connexions S7.
• Services de communication ouverts avec les fonctions suivantes :
– interface SEND/RECEIVE via connexions transport ISO ;
– interface SEND/RECEIVE via connexions TCP, ISO-on-TCP et UDP
– multicast via connexion UDP
– services FETCH/WRITE (services de serveur ; selon protocole S5) via connexions
12
Avec sont interface SEND/RECEIVE, le CP supporte via des connexions TCP l'interface
Socket vers TCP/IP disponible sur la quasi totalité des systèmes terminaux.
La mise en tampon des télégrammes UDP peut être désactivée par configuration du CP.
Vous pouvez bénéficier ainsi d'un temps de réaction plus court entre l'arrivée d'un
télégramme UDP et son traitement par la CPU.
Le mode Multicast est possible grâce à un adressage IP approprié lors de la
configuration de la connexion.
transport ISO et ISO-on-TCP et TCP ;
L'automate SIMATIC S7-400 avec CP est dans ce cas toujours serveur (établissement de
connexion passif), tandis que l'accès en lecture ou écriture (fonction de client avec
établissement de connexion actif) s'effectue avec un automate SIMATIC S5 ou d'une
autre marque ou un PC.
Manuel, 03/2022, C79000-G8977-C318-05
CP 442-1 RNA
