Télécommandes
Important!
Eteignez l'appareil avant de connecter ou déconnecter les télécommandes.
DMX et RDM
Le MAC Allure™ Profile dispose d'embases XLR 5 broches à verrouillage pour les communications DMX et
RDM (voir A en Figure 8). Le brochage par défaut est :
• Broche 1- blindage
• Broche 2 - data 1 (-)
• Broche 3 - data 1 (+).
Les broches 4 et 5 ne sont pas utilisées mais sont relayées entre les deux embases. Elles peuvent être
utilisées pour transmettre un signal additionnel sur la même ligne si nécessaire.
Conseils pour une transmission fiable
• Utilisez du câble à paires torsadées blindé conçu pour les applications RS-485. Le câble microphone
standard ne peut pas transmettre correctement le signal sur de grandes longueurs. Le câble de section
0,22 mm² (24 AWG) peut transmettre le signal jusqu'à 300 m. Une section plus importante ou un
amplificateur (booster) sont requis pour des distance supérieures.
• Utilisez uniquement un distributeur (ou splitter) Martin RDM 5.5 Splitter de Martin® pour diviser la ligne
(Voir "Accessoires connexes" en page 29).
• Ne surchargez pas la ligne. Vous ne pouvez connecter que 32 appareils au maximum sur une sortie de
console ou de splitter.
• Terminez la ligne avec un bouchon de terminaison DMX en sortie du dernier appareil de la ligne.
Raccordement de la télécommande
Pour connecter le MAC Allure™ Profile à un réseau DMX / RDM avec du câble DMX :
1. Eteignez l'appareil.
2. Connectez un câble DMX de la sortie du contrôleur à l'entrée de télécommande (XLR mâle) du MAC
Allure™ Profile.
3. Reliez l'embase de sortie du MAC Allure™ Profile à l'entrée de télécommande du projecteur le plus
proche et continuez à câbler ainsi en cascade tous les appareils.
4. Terminez la ligne en connectant une résistance de 120 Ohms, 0,25 Watts entre les points chaud (+) et
froid (-) de la paire data 1 en sortie du dernier projecteur. Si vous utilisez un splitter, terminez chaque
branche de la ligne.
5. Mettez l'appareil sous tension.
A
B

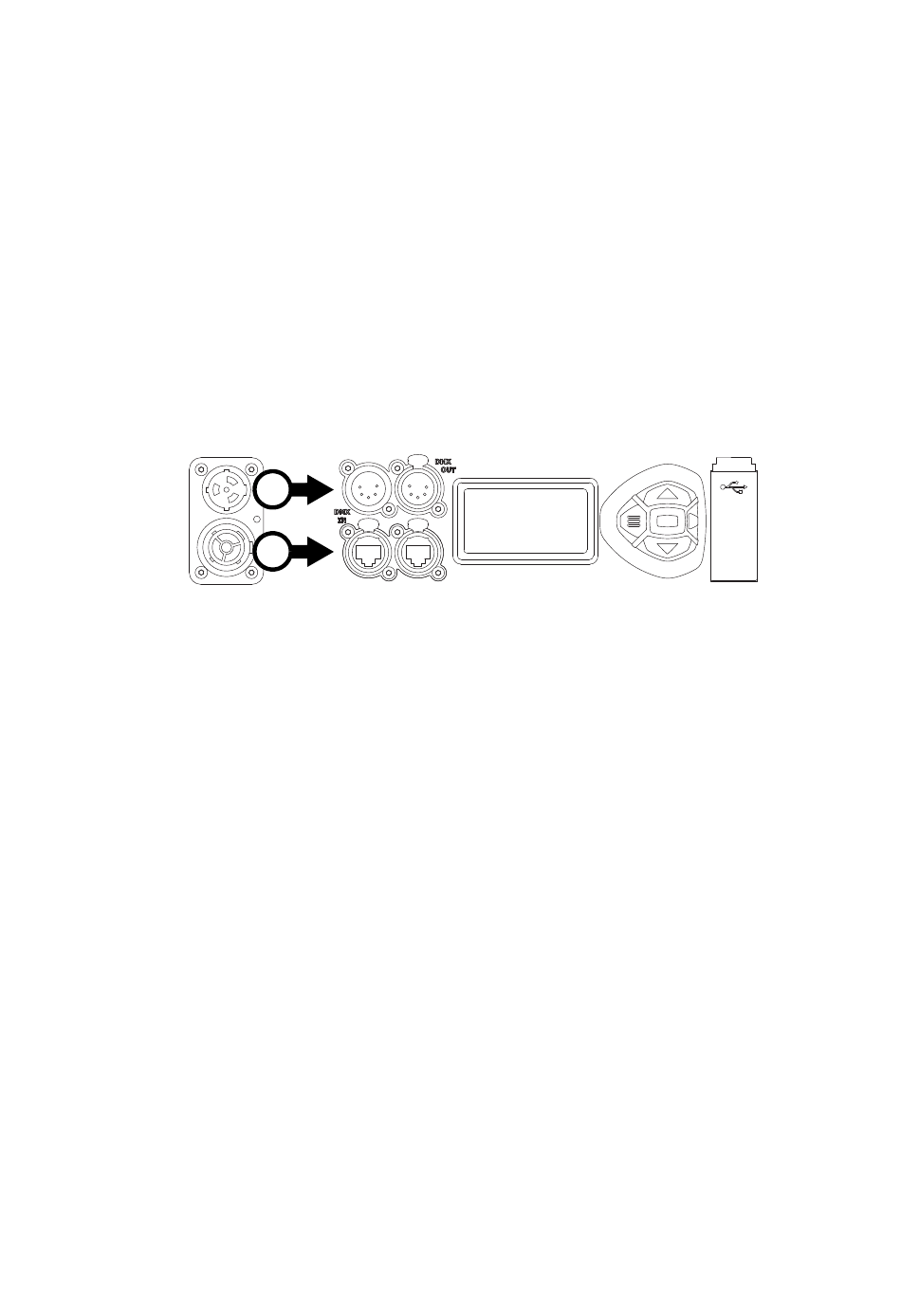

Figure 8: Embases de télécommande
