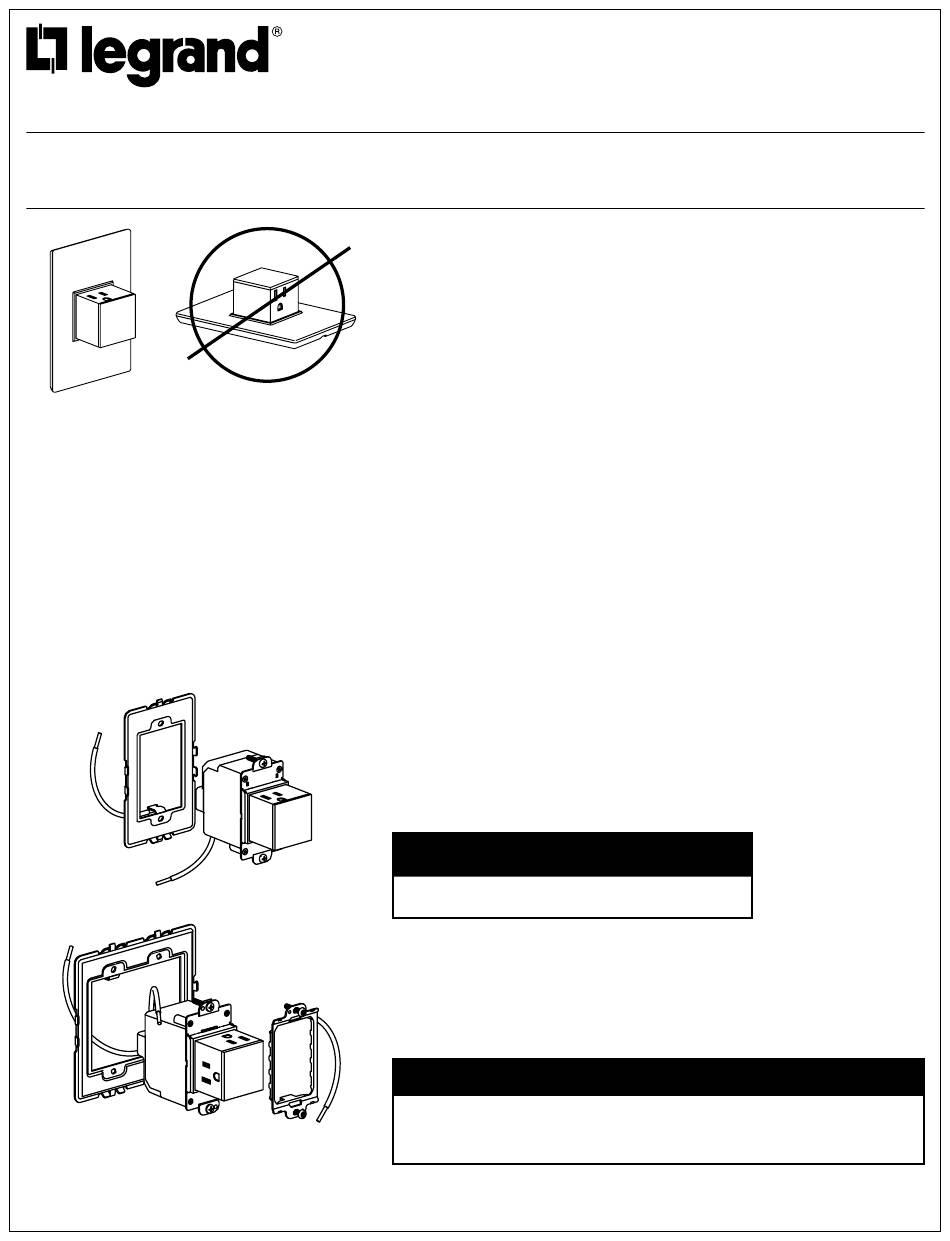

Single Gang Pop Out Outlet
Installation Instructions • Instrucciones de Instalación • Notice d'Installation
INSTALLATION
INSTRUCTIONS
Please read these
instructions completely
before you begin. adorne
®
outlets are designed for
installation in standard
electrical boxes. However,
some of the installation
methods vary slightly from
traditional methods. If you
do not understand these
instructions or are unsure
of your abilities, seek the
assistance of a qualified
electrician.
Use only with Legrand
adorne system.
For more information and
helpful how-to videos, visit
www.adornemyhome.com/
install.
Determine if existing wall box is big enough for this device.
Déterminer si la boîte murale existante est suffisamment
grande pour ce dispositif.
Determine si la caja de pared es lo suficientemente grande
para este dispositivo.
Minimum Required Depth:
Metal Boxes
Single-Circuit
3 1/2" [89mm]
Multi-Circuit
3 1/2" [89mm]
If not, replace wall box with these recommended Slater
Si ce n'est pas le cas, remplacer la boîte murale par l'une des boîtes
Slater
recommandées :
®
De lo contrario, reemplace la caja de pared con estas cajas Slater
recomendadas:
New Construction –
Wood Framing
S122R – 1 Gang
P122R – 1 Gang
S235RAC – 2 Gang
P235RAC – 2 Gang
INSTRUCTIONS
D'INSTALLATION
Veuillez lire toutes ces
instructions avant de
commencer. Les dispositifs
adorne
sont conçus
®
pour être installés dans
des boitiers électriques
classiques. Toutefois,
certaines méthodes
d'installation peuvent différer
légèrement des méthodes
traditionnelles. Si vous
ne comprenez pas ces
instructions ou êtes incertains
de vos aptitudes, n'hésitez
pas à demander de l'aide
auprès d'un électricien
qualifié.
À n'utiliser qu'avec le
système Legrand adorne.
Visiter le site www.
adornemyhome.com/
install pour obtenir plus
d'informations ou visionner
des vidéos instructives
et pratiques.
Plastic Boxes
3" [76mm]
3 1/2" [89mm]
New Construction –
Metal Framing
S122B – 1 Gang
P122B – 1 Gang
S122RS – 1 Gang
INSTRUCCIONES DE
INSTALACIÓN
Lea completamente estas
instrucciones antes de
comenzar. Los dispositivos
adorne
están diseñados
®
para la instalación en cajas
eléctricas estándares. Sin
embargo, algunos de los
métodos de instalación
pueden variar ligeramente
de los métodos tradicionales.
Si no entiende estas
instrucciones o no está
seguro de sus aptitudes,
busque la ayuda de un
electricista calificado.
Utilizar únicamente con el
sistema adorne de Legrand.
Para obtener más
información y videos
instructivos útiles, visite
www.adornemyhome.com/
install.
Boxes:
®
®
Old Work
S122W – 1 Gang
S232W – 2 Gang
