3.6.3.1 Composants du OLF-5-T...

MoWa OLF-5Z OLF-10Z 4520794 fr print
Le corps de filtre dispose des composants suivants :

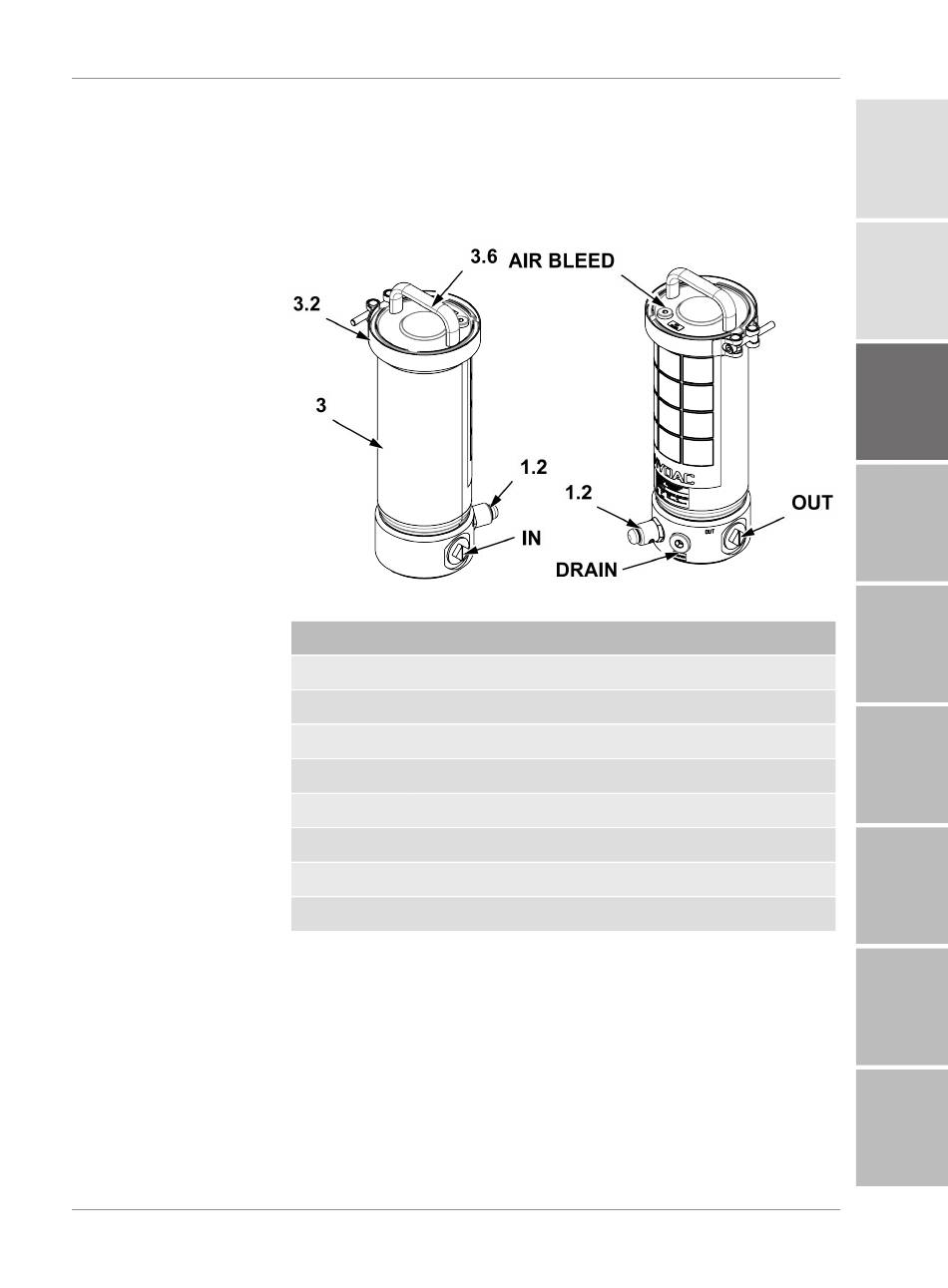

Fig. 8: Composants du OLF-5-T...
Pos. Désignation
IN Entrée de fluide
OUT Sortie de fluide
AIR BLEED Ventilation/purge d'air
DRAIN Décharge/vidange de fluide
1.2 indicateur d'encrassement
3.0 Pot de filtre
3.2 Bride de fixation
3.6 Couvercle du pot de filtre
Aperçu du groupe de filtration/corps de filtre | 3
