3 | Aperçu du groupe de filtration/corps de filtre
1
2
3
4
5
6
7
8
A
30 / 92
3.6 Cotes/schéma hydraulique
Dans ce chapitre, vous trouverez le schéma hydraulique et les
schémas de dimensions des différentes versions du groupe de
filtration/du corps du filtre.
3.6.1 Schéma du OLF-5-F-Z-...
Le corps du filtre présente les dimensions suivantes :

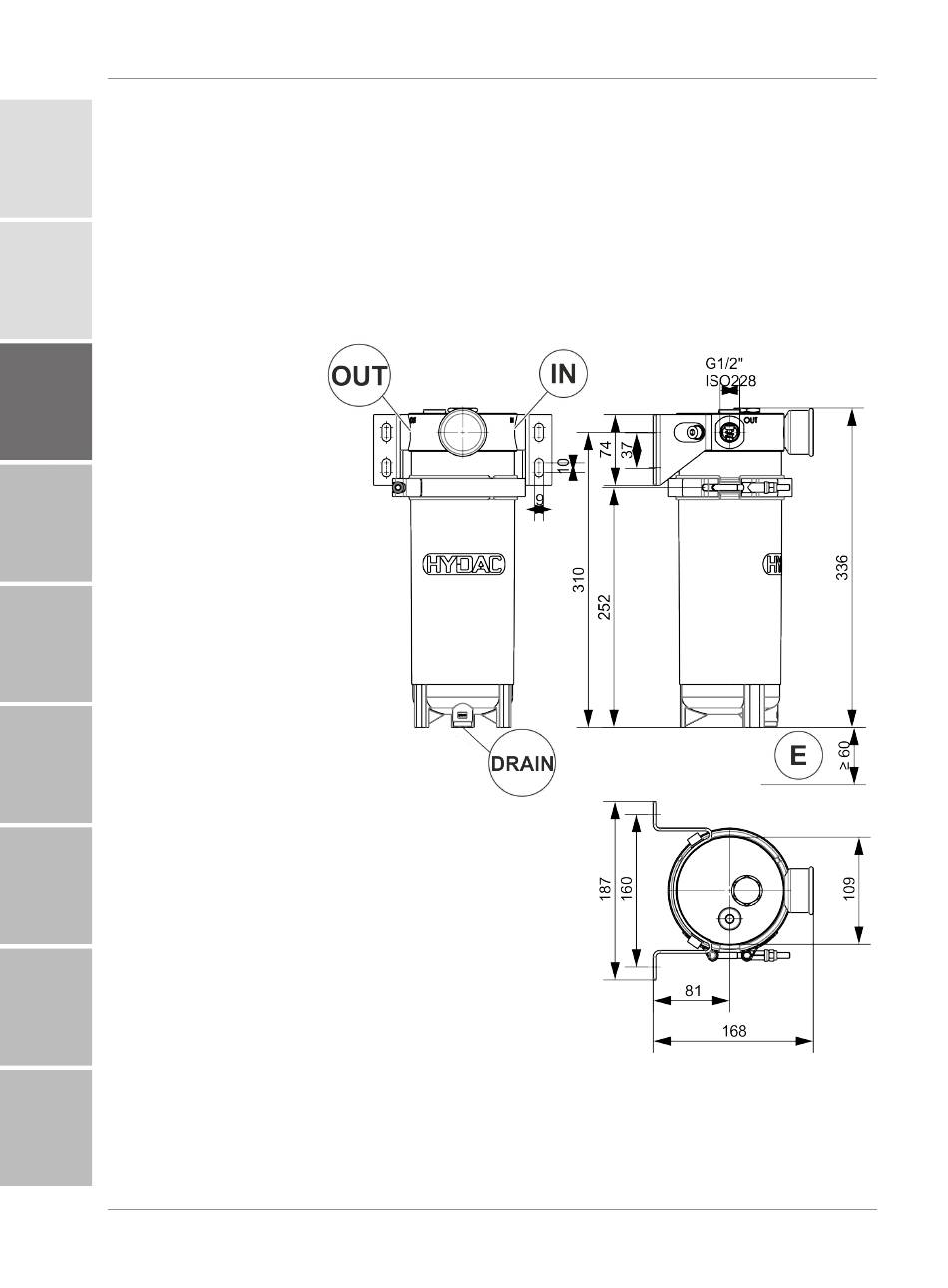

Fig. 3: Schéma du OLF-5-F-Z...
Toutes les dimensions sont en mm.
HYDAC FILTER SYSTEMS GMBH
MoWa OLF-5Z OLF-10Z 4520794 fr print
