5 | Montage/installation
1
2
3
4
5
6
7
8
9
10
A
30 / 68
PIN Signal
5 CANL
S Shield
Tab. 8: Affectation des contacts CAN

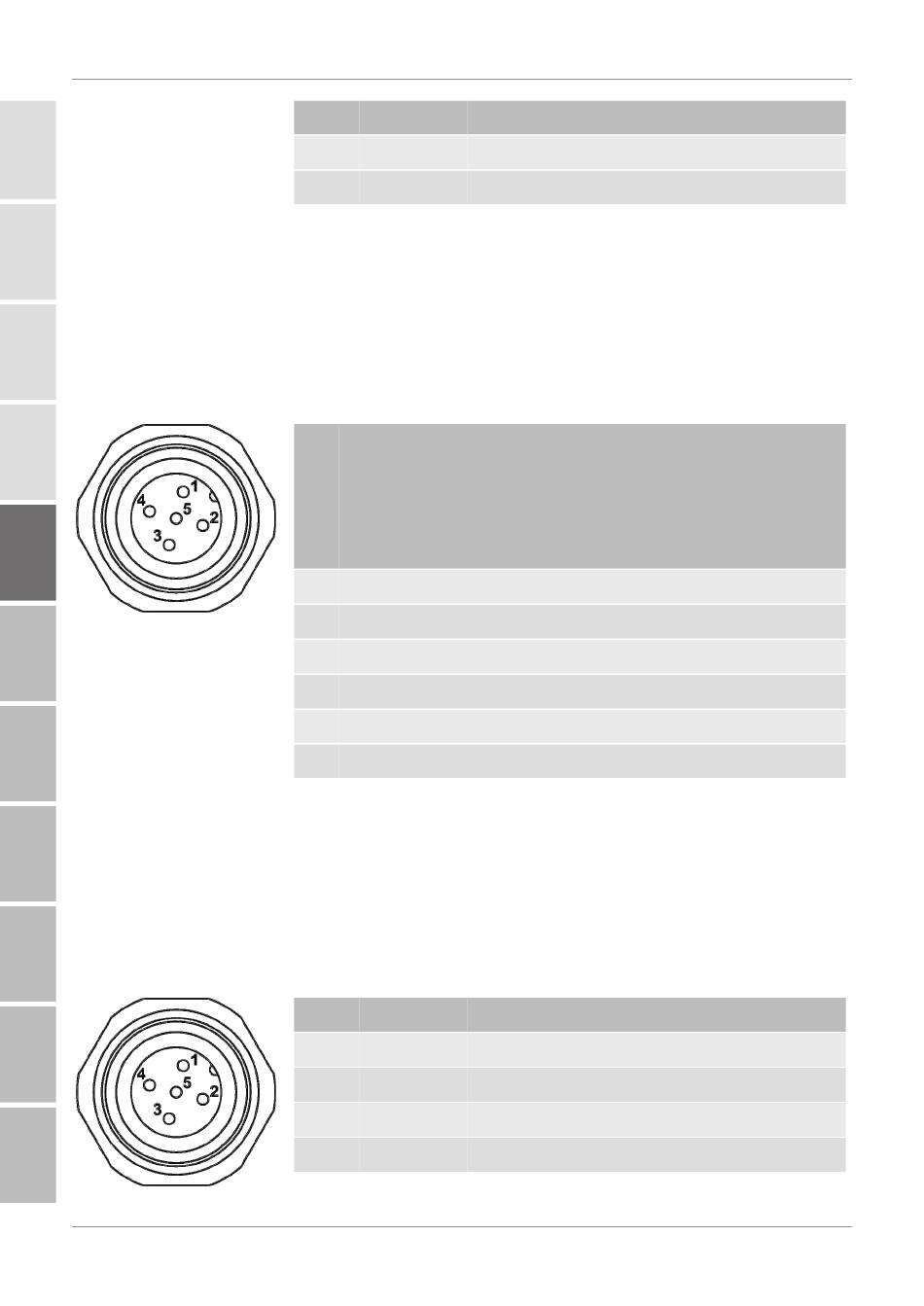

5.3.3 Affectation des contacts au niveau de la connexion
USB
L'affectation des contacts de la prise de raccordement USB est
la suivante.
PIN Signal
1 USB Vcc
2 USB_DN
3 USB_DP
4 GND
5 n.c.
S Shield
Tab. 9: Affectation des contacts USB
5.3.4 Affectation des contacts au niveau de la connexion
RS 485
L'affectation des contacts de la prise de raccordement RS 485
est la suivante.
PIN Signal
1 VOUT
2 RS485_B
3 GND
4 RS485_A
HYDAC FILTER SYSTEMS GMBH
Description
CAN low, paire de données différentielle
Blindage
Description
USB VBUS +5,0 V
Paire de données différentielle blanc
Paire de données différentielle Verte
Masse USB
-
Blindage
Description
Sortie de tension +12 ... 24 V DC
paire de données différentielle
Sortie de tension GND
paire de données différentielle
BA DATA+ BOX 4573319 fr web
Code cou-
leur nor-
malisé
USB-A/
USB-B
Rouge
Noir
-
Blindage
