5.3.1 Affectation des contacts au niveau de la connexion
5.3.2 Affectation des contacts au niveau de la connexion
BA DATA+ BOX 4573319 fr web
Respectez les longueurs de câble maximales autorisées pour
la transmission de la tension d'alimentation et/ou pour la
transmission de données.
Avec des câbles de liaison ou de raccordement blindés, la
transmission des données peut être réalisée par des câbles
plus longs.
Scellez les fiches/douilles non utilisées et non connectées
avec un capuchon de protection contre la poussière. Pour
plus de détails, voir accessoires.

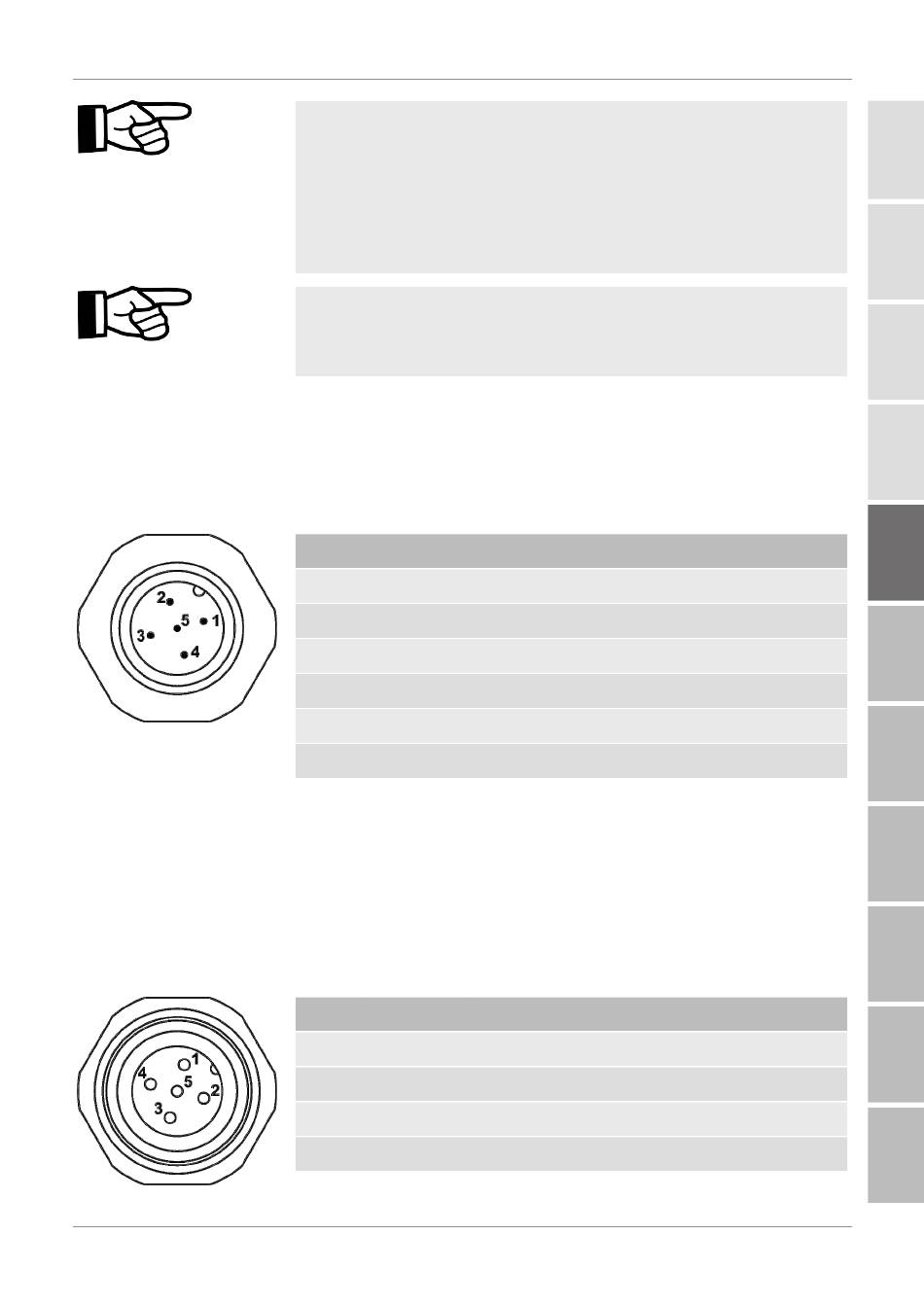

POWER
Le connecteur POWER a l'affectation des contacts suivante.
PIN Signal
1 DC IN
2 n.c.
3 GND
4 n.c.
5 n.c.
S Shield
Tab. 7: Affectation des contacts POWER
CAN
L'affectation des contacts de la prise de raccordement CAN est
la suivante.
PIN Signal
1 SH
2 VIN
3 GND
4 CANH
Description
Alimentation en tension +12 ... 24 V DC
Non relié
Alimentation en tension mise à la terre
Non relié
Non relié
Blindage
Description
Blindage
Sortie de tension +12 ... 24 V DC
Sortie de tension GND
CAN high, paire de données différentielle
