Description technique
Le filtre MultiRheo Filter MRF est une unité de filtration stationnaire utilisée
pour filtrer des fluides à viscosité réduite dans des circuits principaux ou de
dérivation. Il s'agit d'éliminer les particules de taille absolue comprise entre
100 µm et 1 µm.
Le filtre MultiRheo Filter fait partie de la gamme de filtres prévus pour
l'utilisation d'éléments filtrants Flexmicron.
Calcul de la perte de pression du corps du filtre/des éléments
filtrants
La perte de pression totale d'un filtre à un débit donné est définie par la
somme de la p
corps de filtre est déterminée à partir de la courbe caractéristique de chute
de pression suivante. Les facteurs R permettent de calculer la perte de
pression des éléments.
Δ

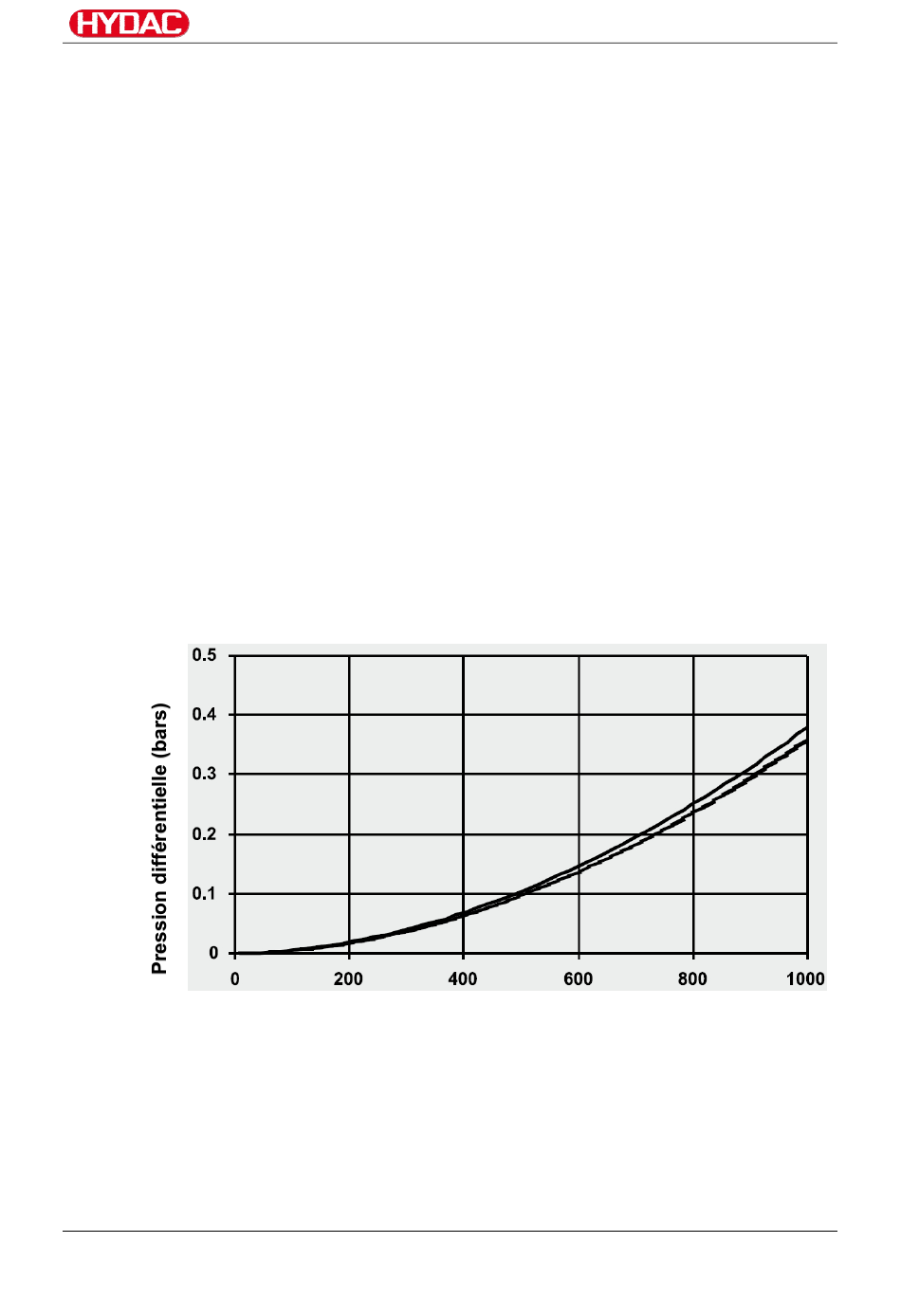

du corps : courbe caractéristique de perte de pression du corps
p
La courbe caractéristique supérieure du corps de filtre s'applique aux huiles
minérales de densité de 0,86 kg/dm³ et de viscosité cinématique de
30 mm²/s. La courbe caractéristique inférieure s'applique à l'eau à 20 °C. En
présence d'un écoulement turbulent, la pression différentielle est
proportionnelle à la densité, en présence d'un écoulement laminaire, elle est
proportionnelle à la densité et à la viscosité. La vitesse d'écoulement ne doit
pas dépasser 3 m/s pour l'huile et 4 m/s pour l'eau à l'entrée du filtre.
MRFD5E
MoWa MRFD5 3850369 fr 2013-08-07.doc
Δ du corps et de la p
Δ de l'élément. La perte de pression du
D
é
b
i
t
(
l
/
m
i
n
)
D
é
b
i
t
(
l
/
m
i
n
)
fr
Description technique
Page 17 / 40
2013-08-07
