Manuel dʼutilisation Behnke SIP 2.0
F
Introduction

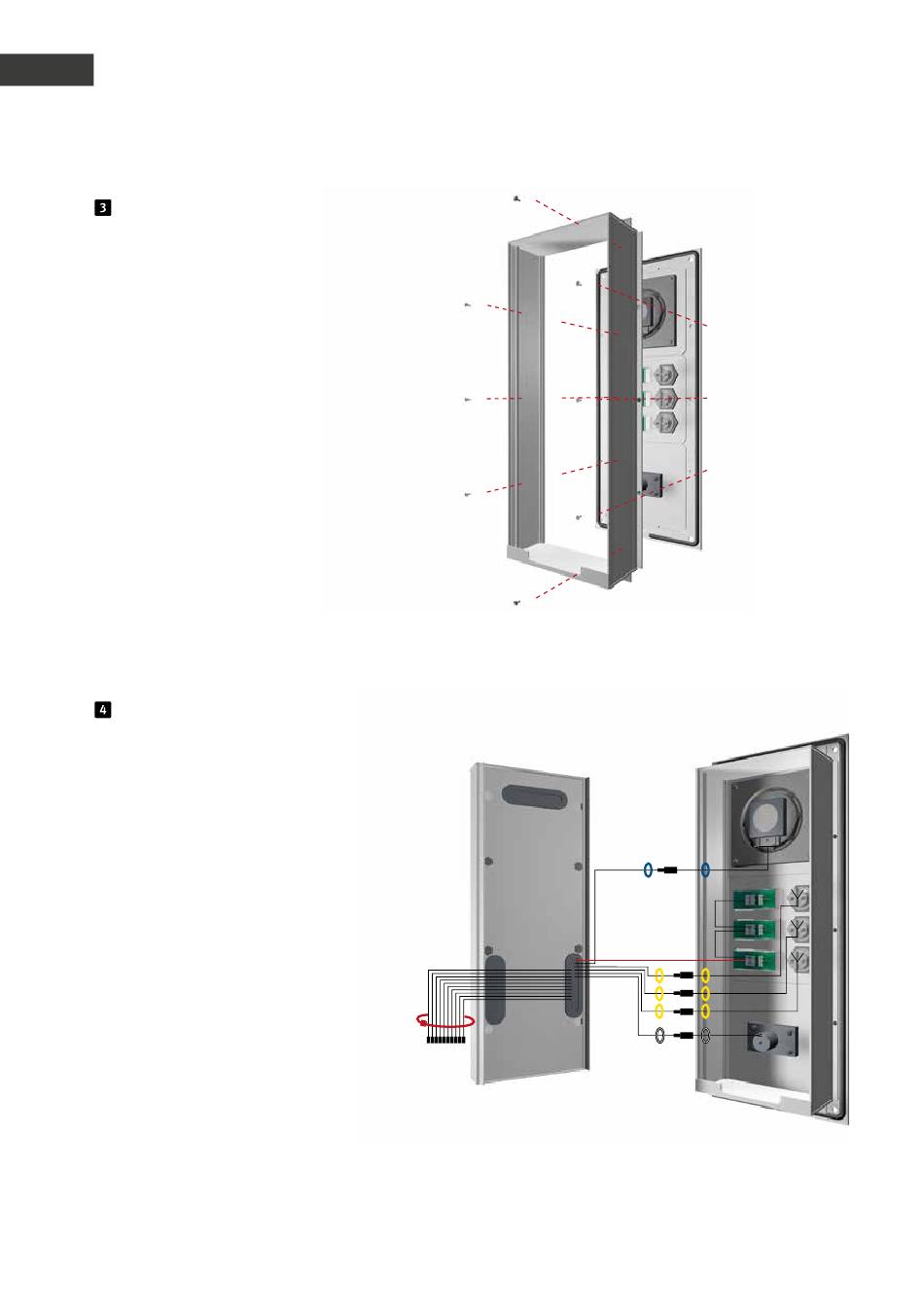

Fixation du boîtier des modules
Fixer le boîtier des modules
sur le cadre avant.
Affectation des connecteurs, câblage
Série 20, 30, 50 :
HP (bleu)
▸
haut-parleur
Mic (blanc)
▸
microphone
T1 à T8 (jaune)
▸
touches 1 à 8
Connecteur à 12 broches
Connecter les différents composants
avec le câble plat. Attachez les câbles
dont vous nʼavez pas besoin avec un
câble plat (les connecteurs sont à
orienter vers le bas).
60
▸
clavier
Boîtier électronique
Boîtier modulaire
Eclairage 12 V=
T1
T
T2
T
T3
T
www.behnke-online.fr
