5.3.1 L'AJUSTEMENT DE LA SUPPORT DE FINITIONS

Dépendant sur l'épaisseur du matériaux de fi nition nous avons permis une ajustement de 0 pouces (0mm) à 3/4
pouces (19mm) après le panneau de ciment de 1/2 pouces (12mm) a été installé. Desserrer les 8 vis sur chaque
support de fi nitions. Ajuster le support de fi nition à la position fi nale.
NOTE: Modèle Péninsule sont équipé avec une support de fi n qui peut être ajusté en desserrant les deux
vis.
FR
1/2"
(13mm)
MIN
W415-1285 / 04.30.14

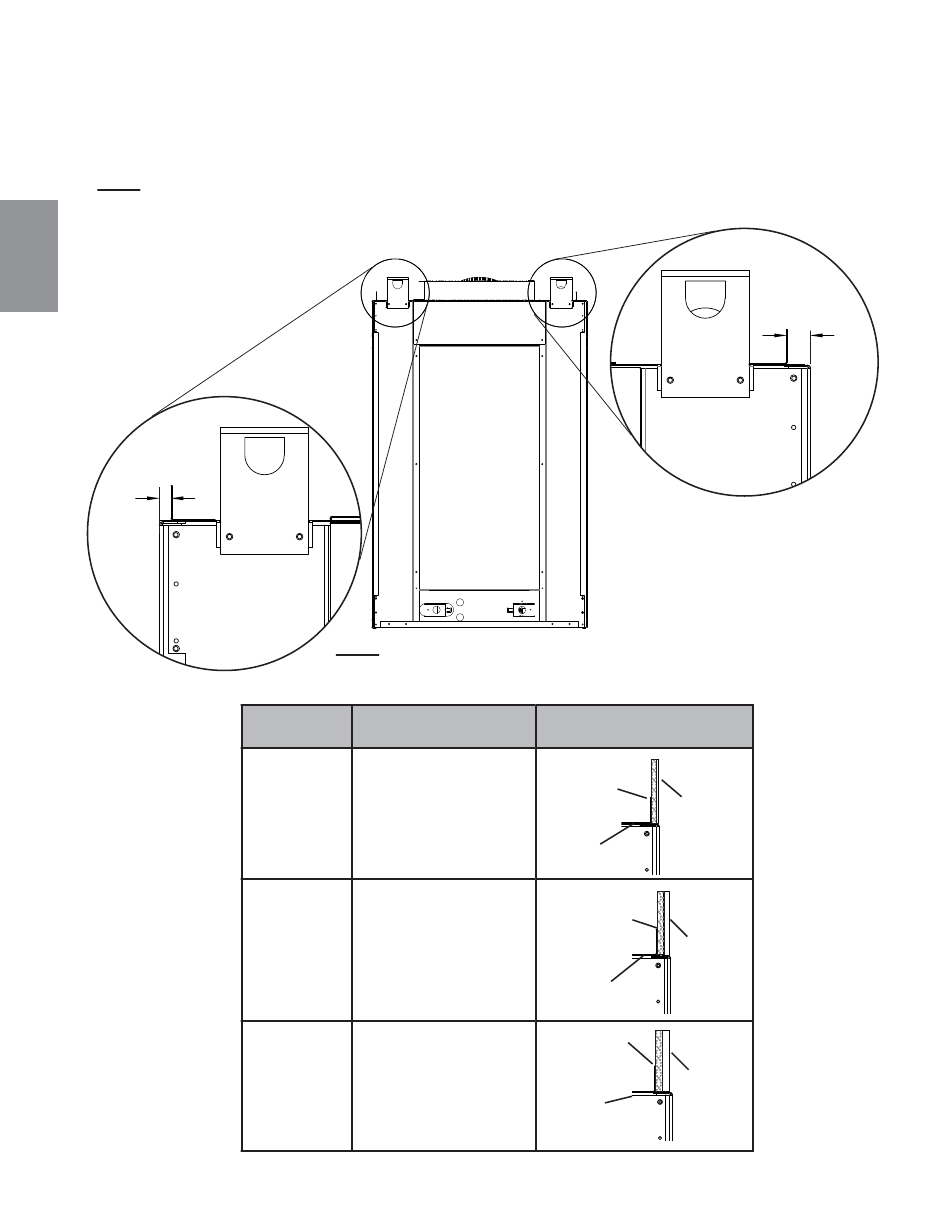

VUE DU CÔTÉ
B
NOTE: Dimension "A" et "B" de l'ossature sera affecté quand les supports
de fi nitions sont adjuster vers l'extérieur. (Voir la section « OSSATURE ».
MATÉRIAUX POSITION DU
DE FINITION SUPPORT DE FINITION
1/4" (6mm) 1/2" (13mm)
1/2" (13mm) 1/4" (6mm)
3/4" (19mm) Flush 0" (0mm)
A
1/2"
Panneau de
incombustible
1/4"
Matériaux
de fi nition
Support de
fi nitions
1/2"
Panneau de
incombustible
1/2"
Matériaux
de fi nition
Support de
fi nitions
1/2"
Panneau de
incombustible
3/4"
Matériaux
Support de
de fi nition
fi nitions
1 1/2"
(38mm)
MAX
